CAD調整視圖或旋轉UCS坐標系后如何快速返回平面視圖

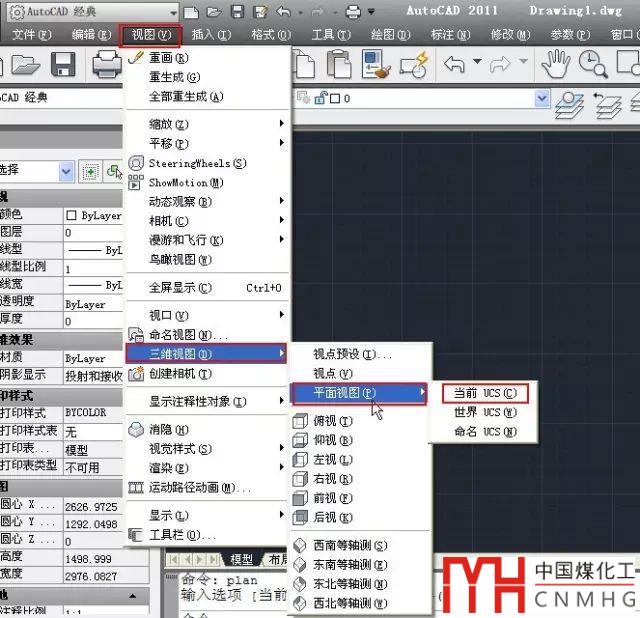

當為了觀察三維模型時切換到了軸側或其他三維視圖后，可以從菜單或工具欄里可以選擇視圖>俯視圖來返回俯視圖。假如設置了一個旋轉角度的UCS（用戶坐標系）后，要將視圖旋轉成跟UCS平行，需要用平面視圖的命令，這個命令在菜單中的位置就更深了，如下圖所示。
在菜單中調用這么一個命令，需要鼠標移動并點擊4次，太麻煩了，而在RIBBON界面的命令面板中我沒有找到這個命令。在菜單或工具面板中執行命令通常不如直接輸入命令更快。
平面視圖的命令是PLAN，用于切換不同坐標系的平面視圖，也可以用于在三維視圖狀態下切換回俯視圖。PLAN命令在前面介紹UCS用戶坐標系的文章中提到過，這里再重新給大家介紹一下。
每日一貼——用戶坐標系UCS的常規應用和設置

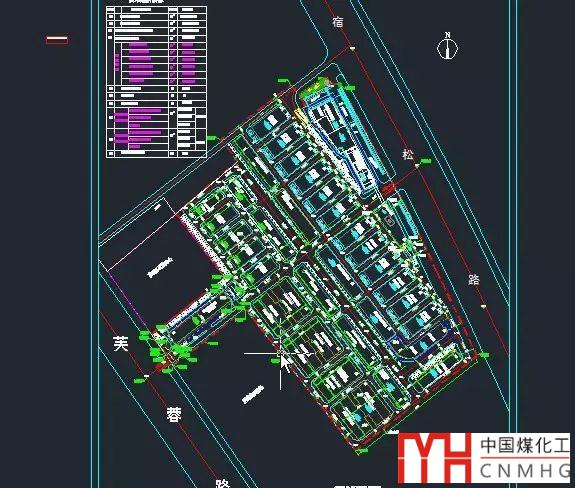

有時需要畫這樣的圖，大部分圖形或部分圖形按一個固定的角度傾斜，在正常的世界坐標系下畫圖很麻煩，無法利用正交、極軸等輔助工具，每個圖形都設置角度很麻煩。如下圖所示。
為了畫圖方便，可以設置一個旋轉的UCS(用戶坐標系)，讓坐標系跟圖形平行。要使坐標系和視圖旋轉一個角度，設置方法很簡單，輸入UCS命令，如果知道角度，直接輸入Z，回車，輸入Z軸旋轉的角度，如果不知道角度，可以輸入OB后回車，選擇其中一條與整體傾斜方向一致的直線，利用圖形對象來設置UCS的旋轉角度。
在CAD某些版本，在設置UCS后，視圖會(huì )自動調整為當前UCS的平面視圖，其實每個版本都有這個功能，這取決于CAD的UCSFOLLOW變量設置為1或0。
如果你UCSFOLLOW變量設置為0，設置完UCS后，坐標方向雖然旋轉了，可以沿著UCS的坐標畫圖，但視圖并沒有旋轉，雖然此時正交、極軸方向已經跟UCS平行，但在這種狀態下畫圖還是很別扭，如下圖所示。
此時就可以輸入PLAN命令來調整視圖顯示。輸入PLAN命令回車后，可以看到有三個選項：
輸入選項 [當前UCS(C)/UCS(U)/世界(W)] <</span>當前UCS>:

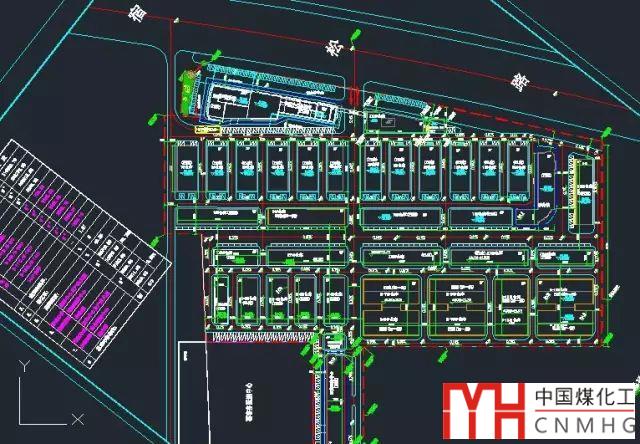

默認選項是“當前UCS”，因此直接回車就可以了，整個視圖就會(huì )旋轉得跟UCS坐標的方向平行，如下圖所示。
PLAN命令有三個選項：分別是當前UCS（C）、UCS（U）和世界（W），分別和菜單中的三個選項對應。當前UCS和世界兩個選項都好理解，一個是切換到當前UCS的平面圖，一個是切換回原始的世界坐標系的平面圖，而UCS（U）對應的是菜單中的命名UCS。命名UCS估計大家都很少用，當畫圖過程中需要設置多個UCS時，并經常需要切換時，可以給每個UCS命名和保存，然后利用UCS命令可隨時恢復到之前設置好的某個命名UCS，利用PLAN的U選項可以通過名字切換到某個特定UCS的視圖。
如果UCSFOLLOW設置為1，設置完UCS后視圖就會(huì )自動旋轉到平面視圖，不需要在使用PLAN命令，如下圖所示。
可能更多人設置UCS后并不希望視圖方向跟隨變化，我記得好像AUTOCAD除了中間有過版本將UCSFOLLOW的值設置為1以外，低版本和高版本的UCSFOLLOW的值都是0。
如果圖中只是部分圖形傾斜，在調整完UCS完成圖形繪制和編輯后要恢復世界坐標系，除了用UCS命令恢復世界坐標系外，還可以通過切換視圖的方式或利用VIEWCUBE來切換會(huì )世界坐標系。
使用UCS恢復世界坐標系的時候，很多人輸入UCS回車，會(huì )根據命令行提示輸入W選項再回車，如果注意命令行提示可以看到<世界>是默認選項，直接回車就可以執行此選項，也就是說輸入UCS回車再回車就可以恢復世界坐標系。

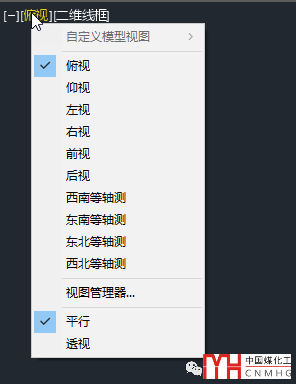

在CAD高版本的視口左上角就可以切換視圖，有些網友用先切換到左視圖再切換回俯視圖的方法來恢復世界坐標系，這也不失一種方法。

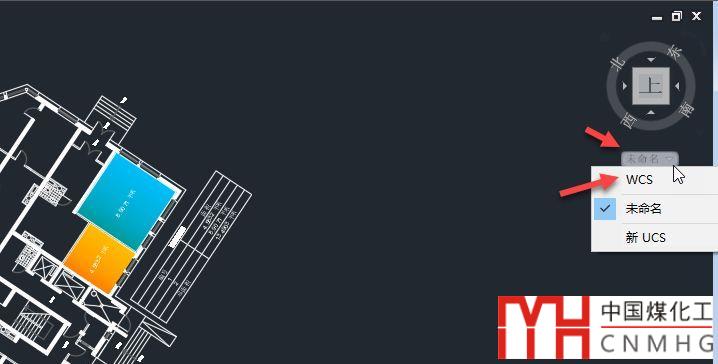

在CAD的VIEWCUBE下面也有UCS視圖的設置，點擊后就可以選擇是UCS或世界坐標系WCS的視圖，如下圖所示。
CAD有大量的命令，我們平時用到的也就20%左右，通過設置別名、快捷鍵，可以通過鍵盤快速調用一些常用命令，有些命令和變量不常用，如果覺得能用得上也不妨記一下，免得到菜單里去找。
