CAD圖層的凍結跟開關有什么區別？
很久之前的文章講過這個問題，但最近有兩個網友提到圖塊在凍結和開關時表現不一樣，發下很多問題在之前的文章中并沒有講清楚，有必要再講一下。
CAD的圖層可以開關和凍結，從表象上看，兩者的功效類似，關閉圖層和凍結圖層后都是圖層上的對象不顯示，但其實CAD內部處理不一樣，兩者在實際工作中的用途也不一樣。
圖層凍結和開關從表現上有什么的不同？
圖層關閉和凍結的時候，圖層上的圖形不顯示也不打印，兩個功能從表現上看似相同，但如果自己研究會(huì )發現還是有很多不同的。
1、當前圖層可以關閉不能凍結

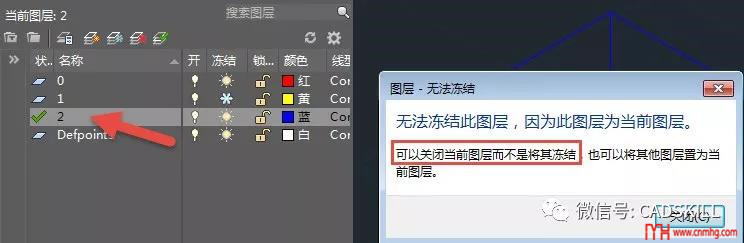

在關閉或凍結當前當前圖層的時候都會(huì )有提示，但當前圖層是可以關閉的，但卻是不能凍結的。
2、關閉圖層上的對象在全選時也會(huì )被選中

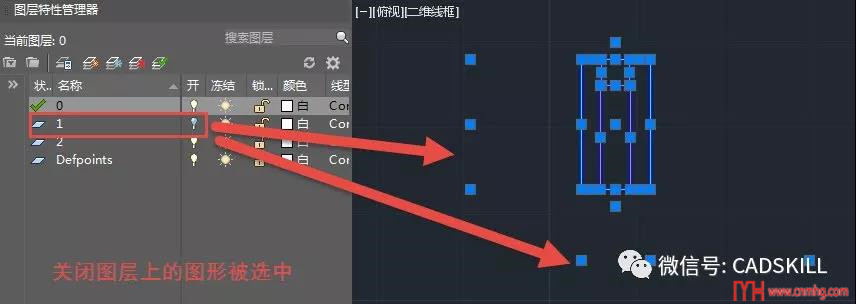

如果圖層被關閉，關閉圖層上的對象雖然無法通過框選選中，但如果按CTRL+A全選時，關閉圖層上的對象也會(huì )被選中，如下圖所示。

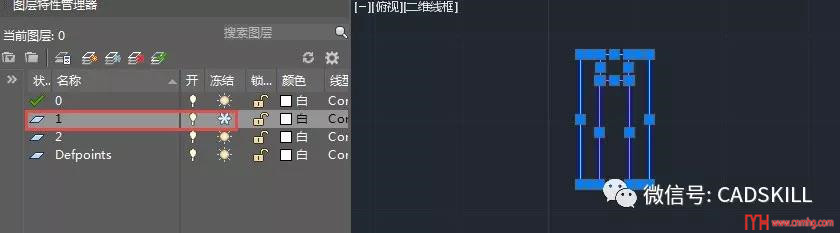

而凍結圖層上的圖形就不會(huì )被選中，如下圖所示。
如果想通過關閉圖層來過濾選擇圖形，就不要用全選的功能，只能用框選。
3、圖塊內其他圖層的圖形顯示效果不同
很多設備或符號圖塊的圖形是在0層繪制后創(chuàng )建圖塊的，因此圖塊和塊內圖形都位于插入的圖層上。但有些圖塊卻不是這樣，如果做成圖塊前圖形不在0層，這些圖塊無論插入到哪個圖層，塊內圖形仍在原來的圖層，比如我們將建筑圖選中后復制粘貼成圖塊，雖然圖塊在當前圖層，但圖塊內的墻體、門窗仍在他們之前的圖層。
CAD創(chuàng )建圖塊時需要注意的問題
創(chuàng )建圖塊時應如何設置圖層、顏色等特性？

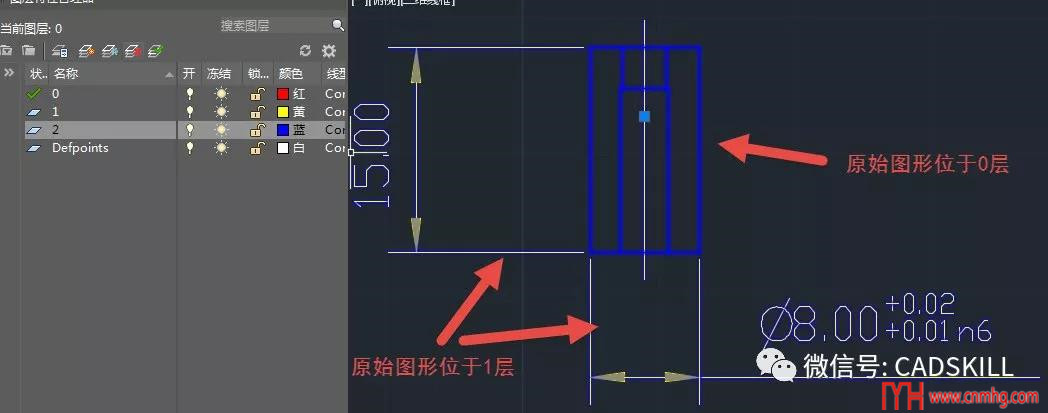

如果關閉圖塊所在圖層，塊內其他圖層上的圖形仍會(huì )顯示，比如下面這個圖塊插入在2層，塊中的圖形之前分別在0層和1層，如下圖所示。

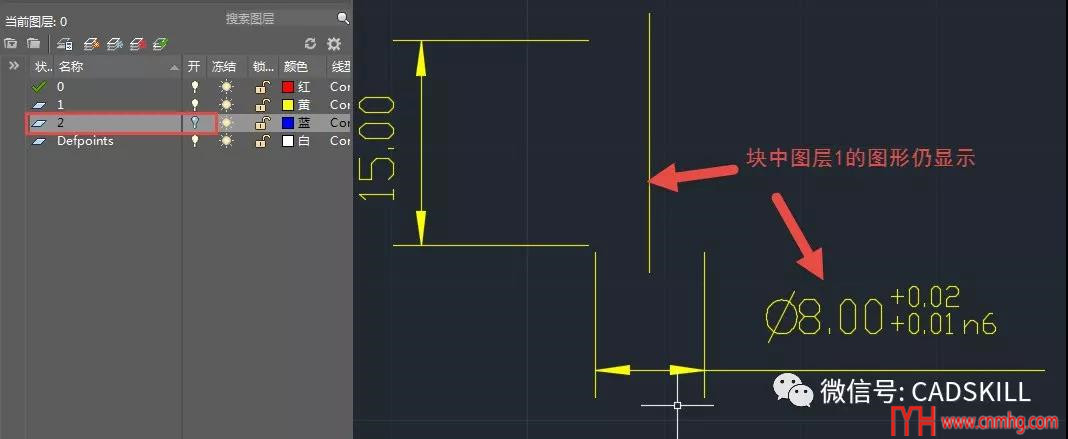

關閉圖塊所在的圖層2，圖塊中原來位于0層和圖層2上圖形會(huì )消失，但圖層1上的圖形仍會(huì )顯示，如下圖所示。

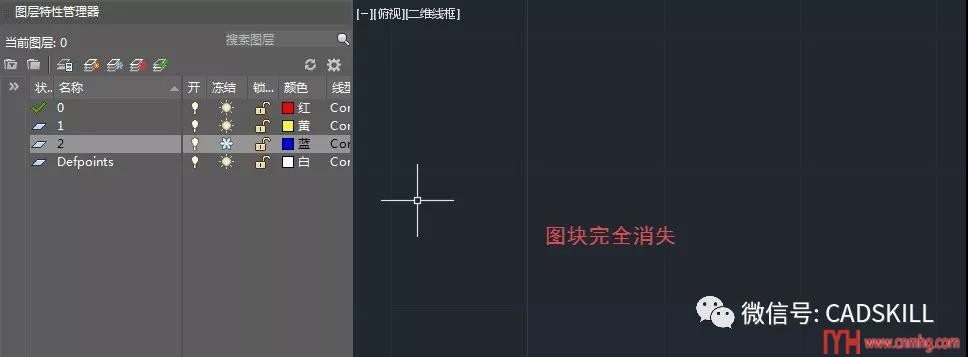

但如果凍結圖塊所在的圖層2，整個圖塊都不會(huì )顯示，如下圖所示。
如果希望圖塊位于不同圖層圖形的顯示效果可以分開控制，就用圖層關閉，如果必須用凍結的話，就需要將這個圖塊炸開成獨立的對象。
4、在消隱HIDE時關閉圖層上的圖形會(huì )遮擋其他圖形

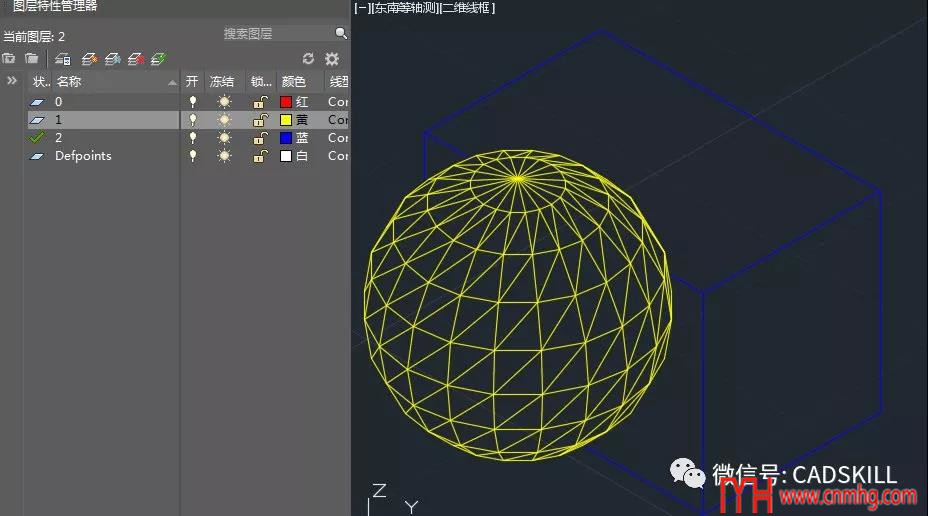

這里說的是消隱HIDE，不是視覺樣式里的隱藏，比如一個球體遮擋了方體，球體位于圖層1，方體位于圖層2，如下圖所示。
關閉圖層1后，消隱效果如下圖所示。

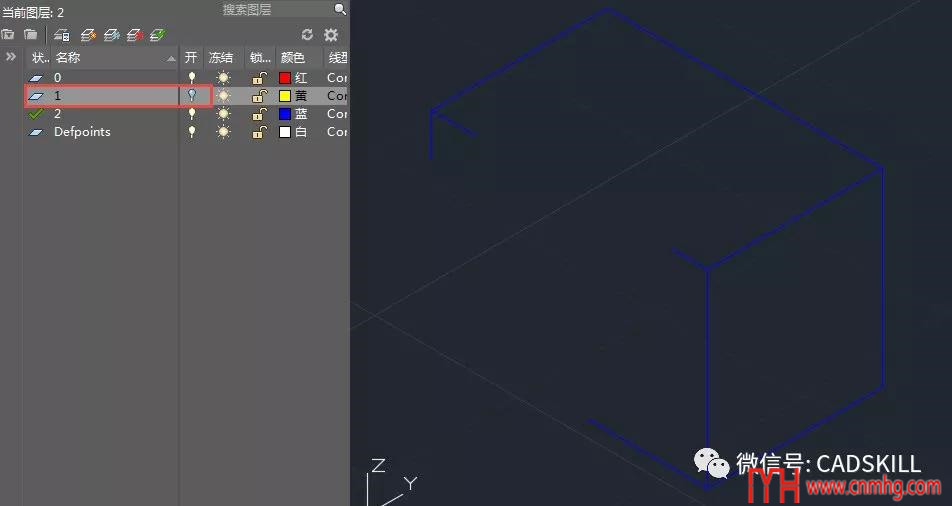

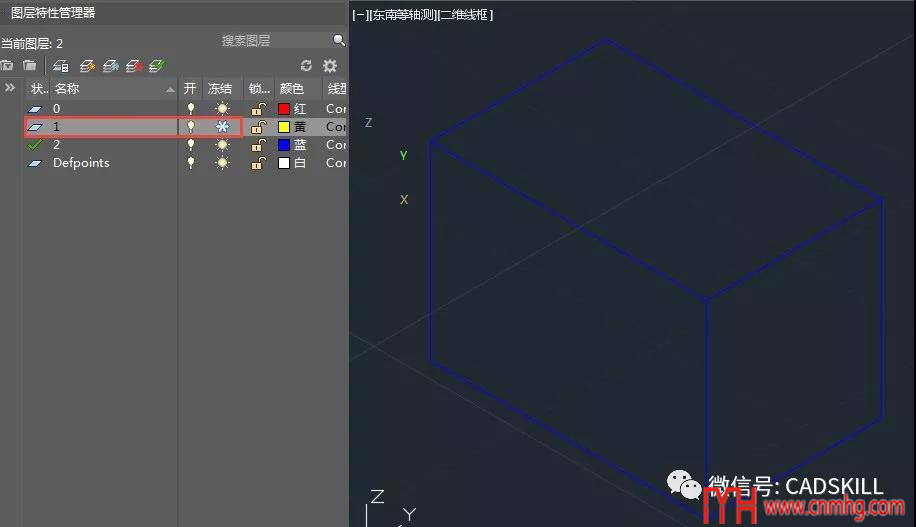

如果是凍結圖層1，方體就不會(huì )被遮擋，如下圖所示。
4、開關圖層塊、凍結圖層慢
我們找一張稍微復雜一點的圖紙，可以對比一下開關全部圖層和凍結解凍全部圖層的（當前層無法凍結）速度，會(huì )發現圖層的開關很快，但圖層的凍結和解凍會(huì )比較慢。
還可以從另一個角度比較一下，對比圖層開關前后的操作速度差別不大，但如果將圖形的很多圖層凍結后，顯示和操作速度會(huì )比凍結前快一些。也就是說開關圖層不影響圖形操作速度，但凍結一部分圖層是可以提升操作速度的。
二、圖層開關和凍結從本質上有什么不同？
CAD打開圖紙并最終顯示到屏幕上有兩個過程，一個是將文件中保存的圖紙數據讀取出來，然后將圖紙數據轉換為顯示數據（重生成REGEN的過程），然后才能顯示到屏幕上。
為什么CAD圖紙經常要重生成RE？重生成什么意思？
圖層開關和凍結的區別就是有沒有生成顯示數據（有沒有重生成），如下圖所示。
正因為兩者的處理方式不同，才有了上面各種表現上的不同。
視口凍結
而且因為處理方式不同，決定了兩種功能的應用范圍不同。除了前面說的一些不同的表現外，更重要的區別是凍結功能在布局中運用。
在布局視口，每個視口是可以有獨立的顯示數據的，因此可以設置在不同視口凍結不同的圖層。在布局空間就如視口后，圖層管理器會(huì )增加新視口凍結和當前視口凍結的功能，如下圖所示。
這幾個凍結到底有什么區別呢？
通過在布局空間不同視口凍結不同可以圖層來控制打印效果，比如我們可以將水暖電的圖形都繪制在同一張平面圖內，然后可以分別建立三個布局，在三個布局的視口分別凍結不同專業的圖層，就可以得到分開的水、暖、電的圖紙了。這幾個按鈕也好區別，只要將全稱列出來大家自然就知道了，凍結=“所有視口凍結”、視口凍結=“當前視口凍結”。當未進入某個視口時，圖層管理器只顯示凍結和新視口凍結按鈕，新視口凍結設置讓我們在建立視口前就可以設置哪些圖層將在視口中被凍結。視口凍結設置只有當我們進入某一個視口時才會(huì )顯示，每個不同的視口都可以有不同的設置。
最容易區別的方法就是打開一張有多個圖層的圖紙，進入布局空間后多建幾個視口，然后將不同圖層分別使用這幾種設置后看看效果，這樣就一清二楚了。
圖層開關和凍結也許在表現上還有其他不同，但如果知道了兩者的本質的區別，表現上的區別就好理解了。
以上使用技巧適用于A(yíng)UTOCAD及浩辰CAD等類似的CAD軟件。
