CAD畫圖九“不要”
網上流傳了一篇關于CAD繪圖的九"不要"的文章，這里給大家分享一下，同時說說我對這九不要的看法。此外，我還想到的另外九“不要”，看看對大家是否有幫助。
計算機繪圖與手工制圖最大的區別就是速度快，修改起來方便，打印出來還沒有修改的痕跡，工整美觀。但是一旦用計算機繪出來的圖，修改起來也比較麻煩的話，那么就失去了計算機的繪圖的重要意義。我總結了自己在CAD中繪圖的一些經驗，建議大家不要輕易改變下面這些繪圖規則，供朋友們繪圖時作為參考。
一、
通常在剛開始繪圖的時候，要用到中心線的線型，而初始繪圖時很可能線型比例設置的不合適，導致我們看到畫出來的線是一條實線而不是中心線。LTSCALE（全局線型比例）改變的線型比例是整個圖形里所有線段的線型比例，而在選中對象后在特性管理器里修改的線型比例是僅對所選線型起作用的線型比例。如果單個圖元的線型比例改變了，那么這個圖元的線型的真實比例就是LTSCALE比例與單個對象比例因子的乘積了。比如，某個對象在特性管理器里的線型比例是10，而LTSCALE的參數為5，那么這個對象的線型比例應該是50。
同意這種說法，如果我們用的是定義非常標準的線型，通常我們的線型比例跟出圖比例一致就可以了，但如果我們使用的線型比較特殊，單元長度跟其他線型看上去不太一致，那可能在設置全局線型比例的基礎，就需要單獨調整一下使用這些線型對象的線型比例了。
二、不要輕易對單個圖元強行修改其特性
把圖形的幾個特性通常都默認為隨層（包括線型、顏色、線寬），以便于以后對圖形修改方便，若有必要可以建立新的圖層，不要強行賦予對象線型、顏色、線寬。
同意這種說法，用圖層去控制圖形的屬性更加簡單方便。如果圖形非常簡單，沒有分圖層的需要時，可以單獨去設置不同圖形的顏色、線型和線寬。
三、
如果確實需要寬線可以用PLINE命令創(chuàng )建帶寬度的線型。打印出圖時各種類型的線寬，用打印樣式表ctb文件根據顏色來區分就很方便了。
感覺跟上一點重復了，而且說得不是很清楚。對象的打印線寬可以通過顏色控制、也可以用線寬設置，至于用哪一個，主要看打印樣式表CTB中的設置是否是“使用實體線寬”，當然這些設置還像上一點一樣建議用圖層來控制。至于上面說的用PLINE多段線的寬度來設置線寬，這種方式在一些專業軟件，如電氣軟件中用到了，但這種方式是跟打印比例有關系，在設置時需要考慮打印比例，例如要打印0.3寬度，打印比例是1:100，就需要將寬度設置為30，所以一般情況不必使用。
四、
把對象放在"0"層的好處是，在插入圖塊的時候，這個圖塊的屬性會(huì )根據我們插入的圖層的屬性改變而改變，以便于我們可以對圖層的凍結操作以及以后根據顏色打印時方便。
同意這個說法，如果在創(chuàng )建圖塊時這些圖形不在0層，無論圖塊插入到哪一層，這些圖形都還在原來的圖層，這樣我們就沒有辦法通過調整圖塊插入的圖層來改變圖塊內圖形的屬性了。
五、盡量少用SPLINE命令創(chuàng )建線段
雖然這種線型創(chuàng )建出來的線型比較圓滑，但是到修改的時候往往比較麻煩，比如有時在對這種線段使用剪切（TRIM）和延伸（EXTEND）命令時不能使用。
這個應該不算問題，常規繪圖中大家本來也不會(huì )用樣條曲線（SPLINE），在一些行業用例如繪制地形圖用樣條曲線可能比較方便。少用樣條曲線并不是因為不能修剪和延伸，而是樣條曲線的形狀不容易精確控制。
六、不要輕易炸開（EXPLODE）尺寸標注對象，也不要輕易單獨更改里邊的尺寸值
要把整個尺寸標注做為一個對象處理，這樣的話，可以對尺寸標注很容易的自動修改，還可以對尺寸標注使用剪切（TRIM）和延伸（EXTEND）命令，尺寸標注會(huì )自動修改尺寸標注數字的大小。
同意這個觀點，不一般情況下大家也不會(huì )炸開標注對象的，因為炸開后編輯起來很麻煩，至于單獨修改尺寸值的情況有兩種，一種是繪圖不精確需要將測量值修改成需要的值，這顯然是不對的，另外一種是保留尺寸測量值的基礎上添加直徑符號、公差等。
七、不要輕易使用多行文字
在需要文字注釋的時候，如果文字比較少而不是那種寫說明的文字，最好用單行文字，如果有大量的文字描述就要用多行文字，這些都有利于以后修改。因為如果在很多處用了多行文字的話，對于修改文字的格式和大小不利，因為不能用格式刷（MATCHPROP）匹配，而單行文字恰恰可以很好的使用。
這一條應該改成：使用多行文字不要在多行文字編輯器單獨設置字體、顏色和大小等屬性，如果要寫中文，最好先設置好支持中文的文字樣式，也就是多行文字內部文字使用的字體和顏色與字體對象是一致的，這樣就可以用格式刷進行匹配，不會(huì )對修改文字的格式和大小帶來不利。CAD多行文字的快捷鍵是T，單行文字的快捷鍵是DT，多行文字的快捷鍵用一個字母，說明多行文字用的人還是比較多的，而且CAD軟件是推薦大家使用多行文字的，只要合理使用就不會(huì )出現問題。
八、盡量不要畫重線
在天正建筑二里就會(huì )經常有重線生成，因此在天正建筑高版本里增加了一個消重線的命令。但是如果必須要重線的話，那么這兩根線一定也不會(huì )在同一個圖層上。
同意這個觀點，因為重線對于圖形本身沒有意義，但可能會(huì )對圖形的修剪、填充等造成一些影響。在通常狀態下大家不會(huì )主動去畫重線，類似像天正建筑這樣的專業軟件生成重線的情況應該也不會(huì )太多。其實不光天正里有消重線的命令，AUTOCAD和浩辰CAD的擴展工具里都有消重線的命令：OVERKILL。如果在修剪或填充時出現了一些異常，不妨可以用消重線命令處理一下，消除重線后再試試。
九、不要輕易分解圖塊
如果確實需要修改圖塊的話，那么就對圖塊重定義。
這個應該不算一個問題。如果只是要修改圖塊，當然沒有必要分解圖塊了，雙擊圖塊就可以編輯，用CAD的人應該都知道。CAD提供了塊編輯BEDIT和參照編輯REFEDIT的命令都可以修改圖塊，可以根據具體情況選擇使用哪個命令。但如果我們移動、復制等操作臨時創(chuàng )建的圖塊當然可以分解了，只是如果臨時使用的圖塊被分解后，圖塊定義仍保留在圖中，可以用PU清理掉多余的圖塊定義，讓圖紙變得小一點。
下面是我想到的另外九種“不要”
一、
AUTOCAD從2007之前的版本是非UNICODE版本，2007版以后為UNICODE版本，因此文字編碼上有較大的差異，之前打開一些2000或2004版DWG文件時有時會(huì )遇到字體識別錯誤或文字編碼錯誤的情況。除此以外，高版本的一些新的圖形對象和特性低版本也不支持的，例如動態塊、多重引線等，存成低版本文件時雖然這些對象可以保留，但總是進行高低版本的轉換，也不保證不會(huì )出現錯誤。如果你用的是CAD高版本，不建議保存成2007以下版本的DWG，建議按當前軟件最高版本保存，只是在需要跟其他使用低版本CAD的人進行圖紙交流時再另存為低版本。

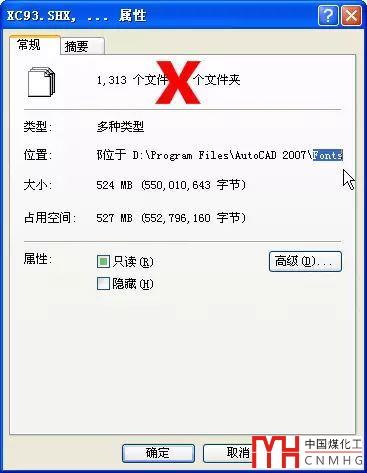

二、不要將找到的字體文件都添加的FONTS目錄下
網上看到很多人遇到打開圖時文字不顯示或顯示為問號的問題，并為找不到字體而煩惱，網上流傳了很多字體庫，有600多種的還有2000多種的，有人為了省事，將這些字體一下子全部拷貝到CAD的FONTS目錄下。這種方式是不可取的，主要原因有下面幾個：一、其實字體文件并沒有那么多，之所以會(huì )出現上千種，很多都是重復的，同一種字體有多個不同名字，你將字體按大小排列一下就可以看出來了；二、將字體都復制到FONTS目錄下，在啟動軟件和設置文字樣式時，CAD軟件要檢索這些字體，添加太多字體，不僅會(huì )讓軟件效率變低，我們要在幾百上千種字體中找我們需要的字體也很費勁。
建議：用到什么字體就拷什么字體，甚至可以講CAD的FONTS目錄中甚至WINDOWS操作系統的FONTS目錄根本不可能用到的的字體刪除掉一些。

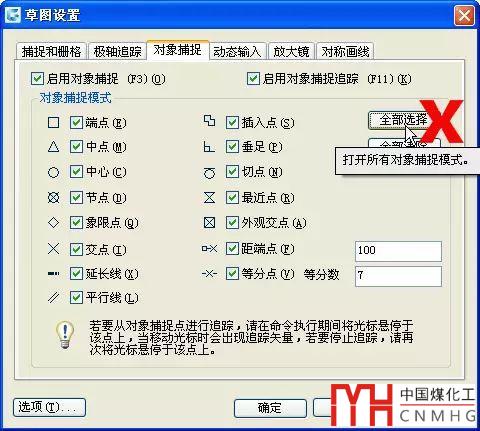

三、不要總是將所有捕捉方式都打開
很多設計師在繪圖的時候習慣將所有捕捉方式都打開，這樣就省得再去設置捕捉方式了。但我并建議這樣做，所有捕捉方式打開后，CAD軟件要計算所有滿足條件的點，計算量會(huì )增加，在復雜圖紙捕捉速度會(huì )變慢，當然有時感覺并不明顯，除此以外，有時候在捕捉靶框內會(huì )同時有多個滿足條件的捕捉點，各種捕捉方式之間會(huì )造成干擾。
建議：打開端點、中點、交點等幾種常用的捕捉方式，要用其他捕捉方式時，可以輸入快捷鍵，例如PER垂點、TAN切點，或按SHIFT+右鍵打開捕捉右鍵菜單，或打開捕捉工具欄然，在右鍵菜單或捕捉工具欄上點需要臨時使用的捕捉方式。

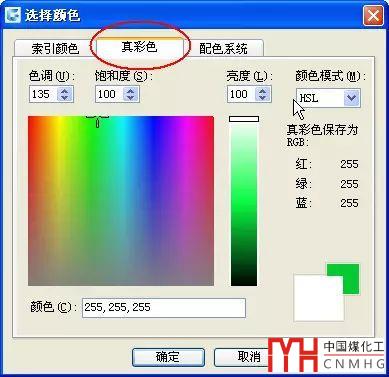

四、不要輕易使用真彩色
如果沒有特殊需要的話，盡量使用CAD的255種索引色。在打印的時如果需要用打印樣式表CTB控制打印輸出的顏色和線寬的話，只能使用索引色。打印樣式表是不會(huì )處理真彩色的，真彩色會(huì )按原色打印，【255,255,255】也會(huì )直接打印成白色，會(huì )導致在白紙上看不到打印的圖形。如果你了解真彩色在打印時的處理方式，圖形需要打印成白色或其他真彩色的話，當然可以使用，只是不要不知道后果的情況下隨意使用。

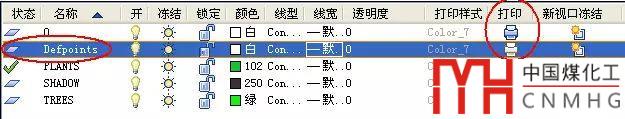

五、不要不小心將圖形放到DEFPOINTS圖層上
有的人不知道圖中怎么就多了一個DEFPOINTS圖層，也不知道這個圖層默認被設置為不打印，并且無法修改成可打印，一不小心將圖形放到了這個圖層上，結果打印的時候發現圖形不見了，這種情況遇到過幾回。DEFPOINTS圖層是創(chuàng )建標注時生成的圖層，用于放置標注的兩個控制點，這兩個控制點在圖中可以看到，但不需要被打印，因此這個圖層就默認被設置為不打印狀態。有不少設計人員了解這一點，會(huì )將一些不需要打印的圖形特意放到這個圖層上，如布局視口，可以讓視口邊框不打印出來。在用SOLPROF或SOLDRAW命令進行三維和二維轉換時也會(huì )生成一些自動不打印的圖層。只要我們注意當前層的設置，將圖形放在正確的圖層上就不會(huì )出現類似問題了。

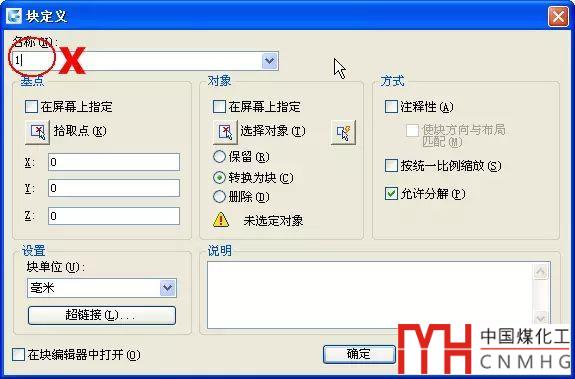

六、不要隨意地給圖塊取名
有些人在創(chuàng )建圖塊時喜歡隨意給圖塊起個名字，例如1、2、3等等，這樣非常不好，主要會(huì )造成兩個問題：一、當圖中有多個圖塊時不知道要插入的是哪個圖塊，需要一個個看預覽圖，如果有些圖塊很像的話很可能弄錯；二、如果要在兩張圖紙間復制圖形時容易出現不同圖塊同名的情況，會(huì )導致圖形復制過去后發生變化。因此建議在創(chuàng )建圖塊時最好起一個容易分辨的名字，雖然起名字的時候麻煩一點，但避免可能帶來的其他麻煩。
七、不要將圓弧VIEWRES顯示精度設置得過高
在CAD中圓突然被放大后會(huì )顯示為多邊形，需要輸入RE回車重生成后才能變圓，很多人為了省去經常需要RE的麻煩，直接將圓弧精度VIEWRES設置為最大值20000。CAD通常將圓顯示為多邊形，邊數的多少取決于圓在屏幕上的尺寸，VIEWRES的默認值是1000，是可以滿足要求的，只有當一個在屏幕上顯示很小的圓被突然放大很多倍時會(huì )顯示為明顯的多邊形，其實這對繪圖和打印沒有任何影響。如果我們將VIEWRES設置得特別大，CAD就會(huì )使用更多的邊來顯示圓和圓弧，如果圖中圓和圓弧特別多，性能就會(huì )下降，所以建議不要將VIEWRES設置得過高。CAD其實是可以將圓或弧不顯示成多邊形而顯示成真正的圓或?。╓HIPARC變量設置為1），之所以默認顯示為多邊形，可能也是出于性能的考慮。當然如果你畫的圖都非常小，也可以將VIEWRES設置得高一些或者干脆將WHIPARC設置為1。
八、不要在布局空間放置多個圖框
經?？吹揭恍﹫D紙的一個布局空間中放了很多個圖框，這可能是延續了以前在模型空間做圖的習慣，只是利用布局空間來排布不同比例的視口，其實這種用法違背了CAD設置布局的初衷。進入布局，我們就可以看到一個虛擬的紙張，也就是CAD是讓我們在虛擬紙張上排圖打印用的，排圖的工具就是視口。我們可以在一個圖框內排布多個相同比例或不同比例的視口，模擬最終打印的效果。針對布局CAD軟件還設計了很多功能，例如發布PUBLISH、圖紙集SHEETSET等，如果我們每個布局只放一個圖框并保存好打印的頁面設置，我們無需設置就可以重復打印，還可以用發布功能進行批量打印，用圖紙集來管理項目圖紙等等。但如果一個布局放多個圖框，這些圖框要打印時只能分別框選，或調用保存的多個頁面設置，無法充分發揮布局的優勢。
九、不要在一個布局中放置過多視口
布局的視口主要用來打印排圖用，但有些設計人員卻拿視口來拼圖，之前遇到過一些圖中一個布局放了上百個視口的。CAD的布局視口數量本身是有限制的，控制變量是MAXACTVP（最大激活視口數量），這個變量的最大值為64，也就是在布局空間可同時顯示的視口不超過64個，當超過64個時，有些視口內容是不顯示的。之所以有這樣的限制，還是因為視口過多會(huì )影響CAD的性能。
如果你的視口并沒有超過64個就有視口顯示空白，可以輸入MAXACTVP檢查一下這個設置是否被改小了，可以將這個數字設置得比你的視口數量多，然后RE重新生成。
總結出這么多的“不要”，并不是想讓大家在畫圖時縮手縮腳，只是希望大家能規范繪圖，充分發揮CAD各項功能的優勢，避免在繪圖中出現不必要的麻煩。
以上技巧適用于A(yíng)UTOCAD及浩辰CAD等類似的軟件。
