利用CAD字段制作動態變化的標高圖塊

年前群里一位網友給我詳細講解了動態更新的標高圖塊的制作過程，本來想盡快整理出來分享給大家，但過年期間有點犯懶，一直拖到今天。周二晚上本來想整理出來，結果還遇到一點問題，周三通過跟他交流后才找到了問題所在。

他發給我的是一個標高的動態塊，不僅可以根據插入位置自動計算更新標高值，還可以利用拉伸動作調整標高線的長短，這里就不介紹圖塊中圖形繪制和動作設置的操作了，重點講一下如何利用字段來制作動態變化的標高。

首先將標高的基本圖形按尺寸繪制好，如下圖所示。

利用屬性文字可以在圖塊中加入可編輯的文字，直接用簡單的屬性文字做成標高圖塊也可以，只是需要根據實際標高編輯每個圖塊的標高值。

字段是CAD提供的一種可以根據外部條件動態變化的文字，在字段中還可以提取圖形的屬性，設置計算公式或LISPDISIEL表達式。關于屬性塊和字段這里就不再介紹了，如果不了解，可以參看之前發布的相關文章。

什么是屬性塊？CAD屬性塊如何創(chuàng )建？屬性文字和普通文字有什么區別？

CAD的字段Field怎么用？

如何設置CAD字段保留的小數位數

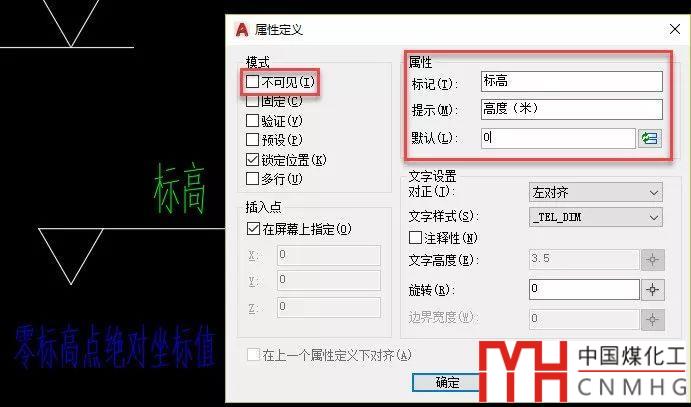

在定義標高屬性前，先定義一個用來設置零標高點絕對坐標值的屬性，此屬性的標記、提示可以根據自己的需要設置，默認值可以先設置為0，由于這個屬性只是起設置零標高值的，不需要顯示，所以在定義屬性時可勾選“不可見”，如下圖所示。

然后再定義標高屬性，這個屬性文字就不能像前面的屬性那么隨意了，屬性的位置和字高都必須嚴格按照要求設置，至于標記、提示可以根據需要進行設置，默認值也可以暫時為0，注意這次別忘了取消勾選"不可見"，如下圖所示。

因為這個標高是跟圖塊插入點的位置有關，現在無法設置，需要定義成圖塊后再設置。

選中標高的圖形和定義的屬性后輸入B，定義圖塊，給圖塊起好名字，必須要記住指定正確的基點，如下圖所示。

定義好圖塊后，選擇圖塊，右鍵選擇塊編輯器或者直接輸入BEDIT命令，進入塊編輯器，雙擊標高屬性，彈出編輯屬性定義對話框，選中屬性值，右鍵，選擇插入字段，如下圖所示。

打開插入字段對話框后，在字段類型中選擇“對象”，然后在字段名稱中選擇公式，再到右側下方的公式輸入框中單擊鼠標右鍵，在右鍵菜單選擇插入字段，如下圖所示。

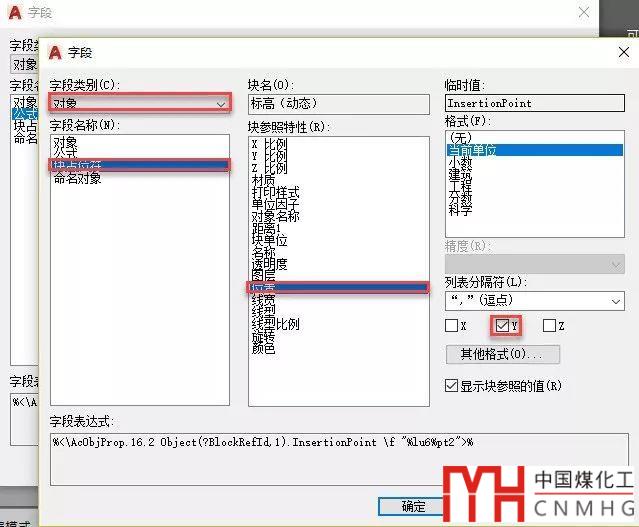

在再次彈出的字段對話框中選擇“對象”》“塊占位符”，然后在右側列表中選擇位置，立面圖是用Y坐標來作為標高，所以只需要勾選Y坐標，如下圖所示。

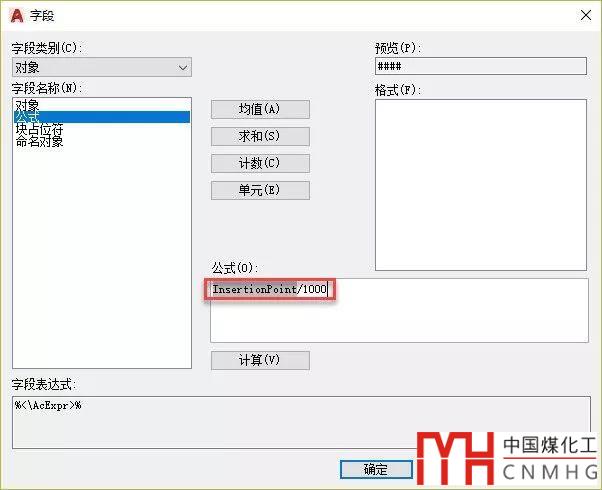

單擊確定按鈕可以返回上一級字段對話框，由于圖紙繪制的時候單位通常是毫米，而標高需要標注單位是米，需要在讀取的坐標值上除以1000，因此需要在Y坐標字段基礎上除以1000，如下所示。

這樣一個可以自動根據標高圖塊插入點更新標高值的圖塊就完成了，只是這里計算的是Y坐標的絕對值。要想可以設置零標高的值，還需要退出塊編輯器做進一步處理。

關閉塊編輯器并保存上面所做的修改，在圖中插入一個剛修改過公式的圖塊，如下圖所示。

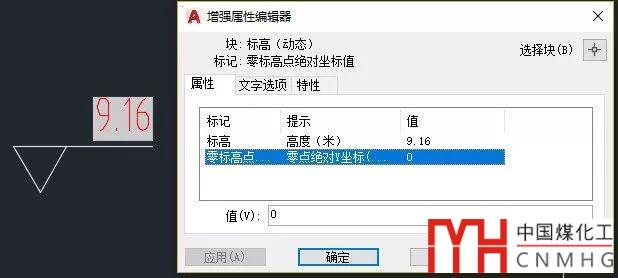

雙擊此圖塊會(huì )彈出增強屬性編輯器，選擇標高屬性后，在屬性值框中雙擊之前設置的字段，重新打開字段對話框，如下圖所示。

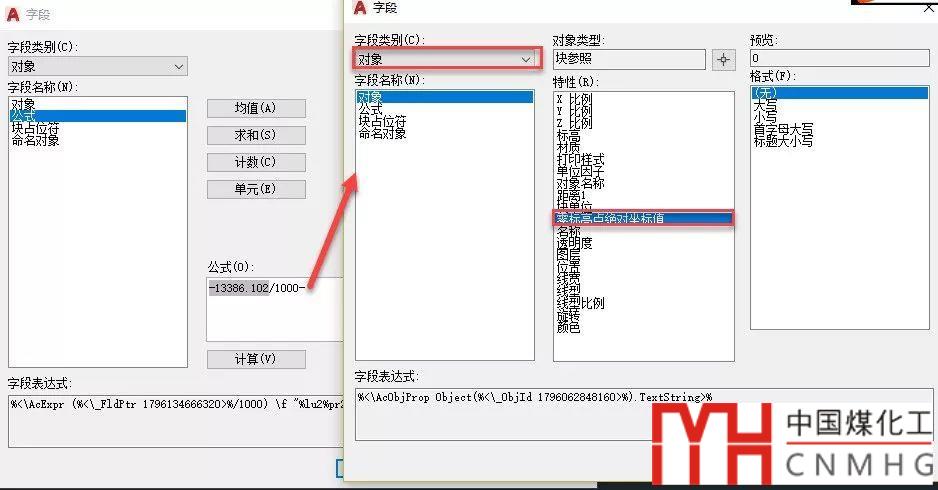

在公式后面輸入一個減號-，在減號后面右鍵并選擇插入字段，在新打開的字段對話框中類別仍選擇對象，名稱也選擇對象，單擊中間的“選擇對象”按鈕，在圖中拾取剛插入的標高圖塊，然后在“特性”列表中選中之前設置的“零坐標點絕對標高”屬性，如下圖所示。

單擊確定完成公式的最終設置，公式的最終效果如下圖所示。

單擊確定按鈕關閉字段對話框和屬性編輯器對話框，此圖塊才算真正完成。

但這個圖塊的使用與其他圖塊有所不同，不能直接插入，而是需要移動或復制修改公式后的塊參照。因為減零標高的字段是通過編輯標高的屬性值完成的，其實后面一部分公式并沒有保存到圖塊定義中，如果我們直接插入圖塊，只能標絕對值，復制圖塊就可以標相對值。

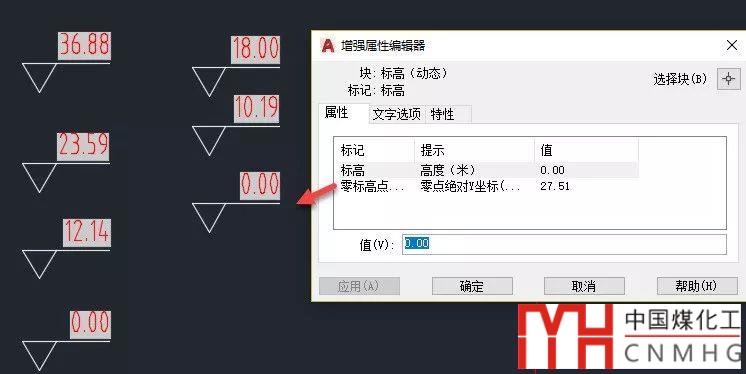

將剛才編輯過圖塊復制到圖中零標高的位置，輸入RE回車，更新標高值，然后雙擊圖塊打開增強屬性編輯器，在編輯器中可以看到計算出來的絕對標高值，如下圖所示。

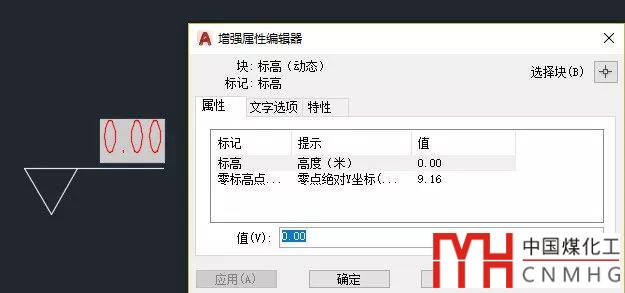

在上面對話框中選中零標高屬性，將值改為標高絕對值，如上圖中的9.16，單擊確定，關閉屬性編輯器，輸入RE回車，刷新，我們可以看到這個標高就變成了0，如下圖所示。

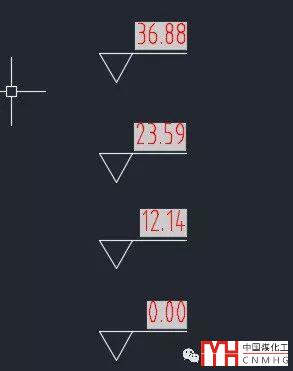

然后將這個標高依次復制到立面圖中其他標高位置，然后輸入RE回車刷新字段的值，就可以得到各個點的相對標高，如下圖所示。

如果要在另一張立面圖中使用標高，只需將此圖塊復制到那張立面圖的零標高處，先將零標高屬性改成零，RE刷新再根據標高絕對值來修改零標高，就可以得到新的基準零標高圖塊，復制此圖塊到立面圖的其他位置即可。

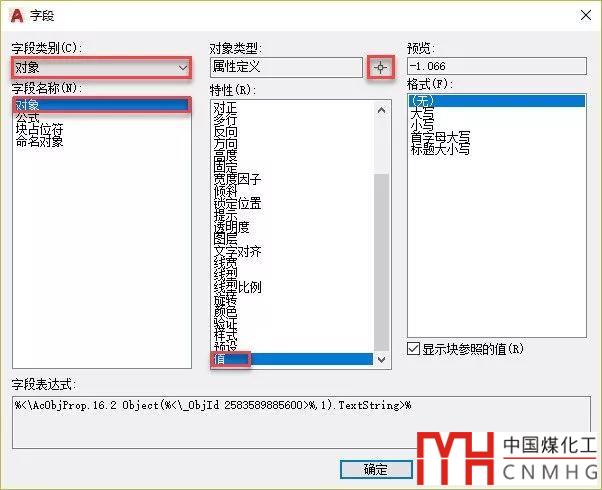

注意：在塊編輯器內部也可以設置讀取屬性值的字段，但只能讀取屬性的默認值，無法讀取插入塊參照后編輯的屬性值，如下圖所示。

我剛開始就卡在了這里，想在塊編輯器一次將公式設置完，結果在插入圖塊后修改零標高值，標出的仍是絕對標高。

小結

上面介紹了字段中公式的應用，這里公式還比較簡單，只是除法和減發，重點還是圖塊的塊占位符和屬性值的使用。塊占位符字段必須在塊編輯器中才能設置，而要想利用圖塊某個屬性設置的數值，卻只能對塊參照（也就是插入后的圖塊）進行設置。因為如此，此圖塊使用時只能復制，不能插入。

大家如果感興趣，可以在塊編輯器中給標高圖塊添加上下翻轉、左右翻轉，拉伸等動作，讓標高圖塊可以適用于更多狀況，這些以后有機會(huì )再介紹吧。

下面將他制作的樣例文件分享給大家，如果按照上面捕捉操作遇到什么問題，可以看看圖中圖塊的公式和字段是如何設置的。

百度網盤下載地址

鏈接：https://pan.baidu.com/s/1htfwUUg 密碼：5mjj

謝謝這位朋友！也希望更多人能分享自己的心得和手頭的資源！
