cad為什么圖層列表不按字母排序？應該怎么解決？

CAD有上千個命令和變量，很多我也沒有用過，昨天在群里跟網友又學了一招，在這里分享給大家。

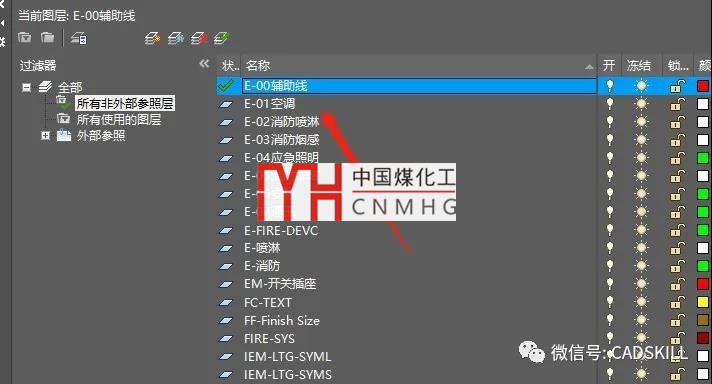

有位網友在群里問了一個問題，為什么圖層管理器里圖層是按字母排序的，如下圖所示。

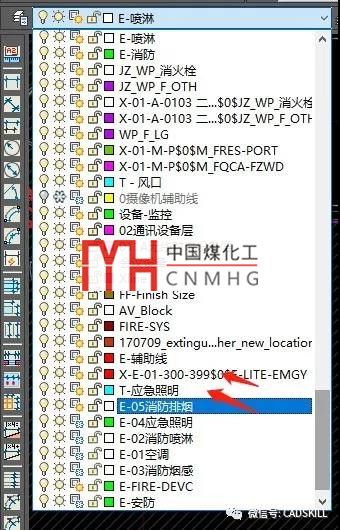

但在工具欄的圖層列表中卻沒有按字母排序，看起來很混亂，如下圖所示。

他說之前列表還是正常的，但后來又插入了幾張外部參照圖紙后就變成這樣了。

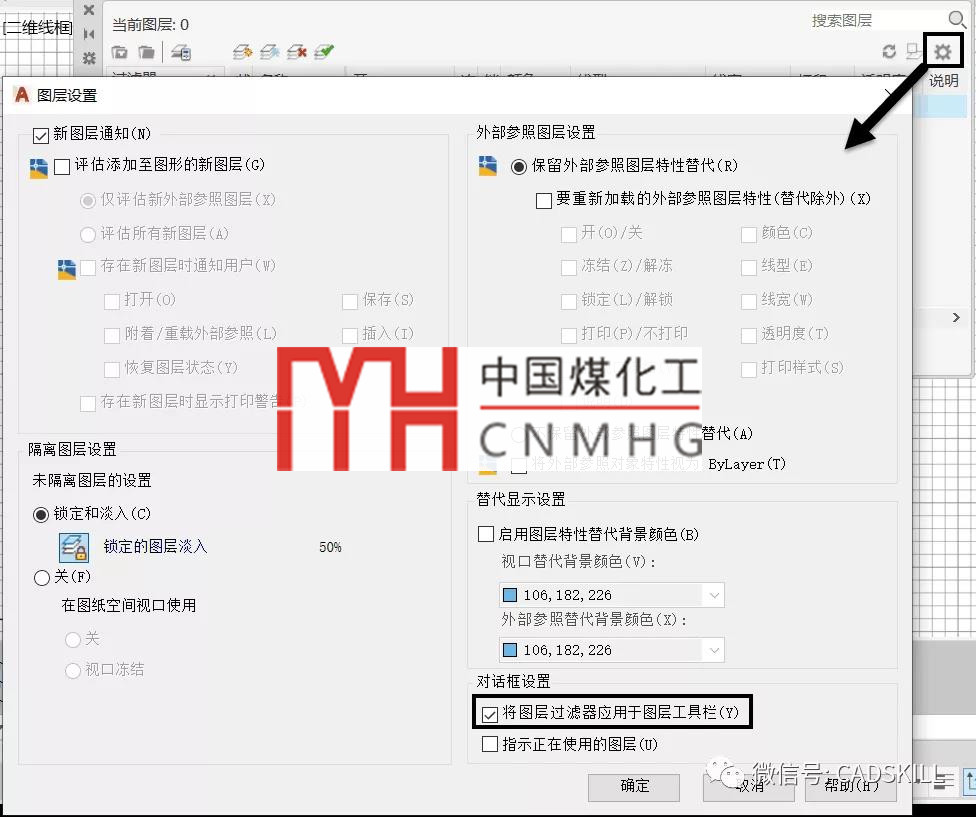

我開始以為是因為是沒有將圖層過濾器應用到工具欄，導致圖層管理器和工具欄的圖層列表顯示的圖層數量不一致導致的，后來設置了也不能解決問題。最后還是群里的網友給出了答案：把MAXSORT的值改大!

之前還真沒注意過這個變量，于是查看了一下CAD的幫助。原來CAD在一些對話框和工具欄的下拉列表中列出的文件名、圖層名、圖塊名等超過一定數量的時候就不再處理排序了，這個數量就是由MAXSORT變量控制的，默認值是1000，可以設置的范圍是0-32767的整數。

1000這個數值已經夠大了，通常圖層或圖塊的數量都不會(huì )超過1000個，所以也不會(huì )遇到這個問題，所以我之前也沒有注意過這個變量。

這位網友雖然可以通過調整MAXSORT的數值來解決排序的問題，但一張圖紙的圖層超過1000個，確實有點太多了，這種情況也不太多見，而且這種狀況圖層管理也不太方便。修改MAXSORT只是臨時解決他目前遇到的問題，他們真正要做的，是弄清楚為什么他們的圖紙會(huì )有這么多的圖層，規范和優化圖層的使用，不僅圖層處理效率會(huì )提高，以后就不會(huì )遇到類似排序的問題了。

此外，他的圖層管理器里設置的圖層過濾器是“所有非外部參照的圖層”，按道理工具欄的下拉列表中只會(huì )顯示當前圖紙中的圖層，不會(huì )因為外部參照增加改變圖層列表的數量，更不應該超過1000了，總感覺哪里還是有點問題。

CAD里類似設置極限值的變量不少，之前介紹過一些，比如設置布局中視口最大數量的MAXACTVP、設置填充的線最大數量的HPMAXLINES、陣列最大項目數的MAXARRAY等等，這些之前都介紹過。CAD之所以設置這些極限值，是以為通常圖紙都不會(huì )超過這些極限值，一旦超過極限值，可能會(huì )對CAD的性能造成很大的影響，比如視口數量過多或填充內線過多會(huì )是CAD性能下降明顯，所以建議大家還是盡量?jì)?yōu)化數據，將圖紙的數據控制在這些極限值范圍之內。
