為什么CAD圖紙空間的圖形會(huì )被模型空間圖形遮擋？

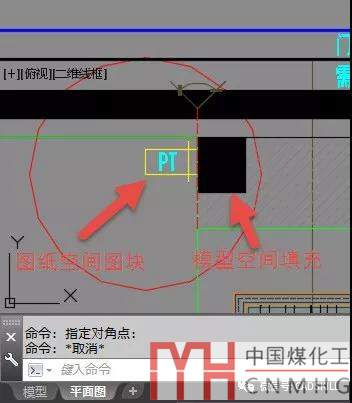

有網友說他的圖紙出現了一個奇怪的問題，在布局中，圖紙空間的圖形會(huì )被模型空間的圖形遮擋，如下圖所示。

這個現象確實很奇怪，拿到圖紙后我研究了半天，也沒有找到原因。將其他圖形都刪除、清理了，只保留填充和圖塊，仍是如此，這個圖塊和填充也沒有什么特別的地方，在圖紙空間畫一條線也會(huì )被遮擋。嘗試新建一個布局，將這個布局里的所有圖形和視口復制粘貼到新布局，就沒有問題了。

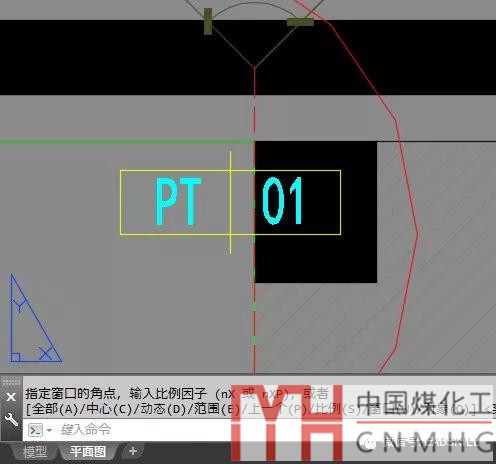

想起來之前有人問過類似的問題，說打印的時候圖紙空間的圖形被視口內的圖形遮擋了，那是因為在打印對話框中有一個選項"最后打印圖紙空間"，先將圖紙空間圖形打印到下面，后將模型空間圖形打印到上面，造成了遮擋，如下圖所示。

因為遇到這個問題，我還專門發了一篇文章來介紹右側這些打印選項。

CAD打印對話框中的打印選項各有什么作用？

這個選項會(huì )影響打印，難道還會(huì )影響顯示嗎？

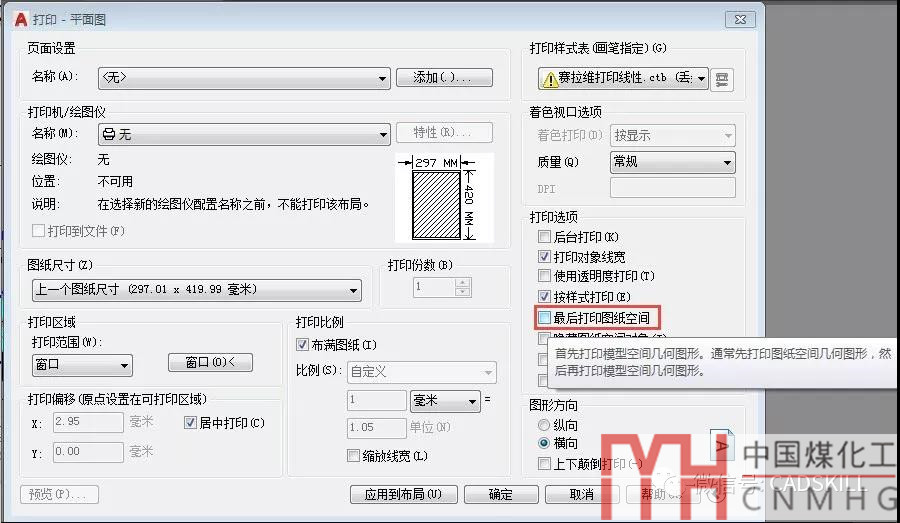

我打開打印對話框，果然發現此選項沒有勾選。我勾選上此選項后，點“應用到布局”，更新了布局的頁面設置，圖形并沒有立刻變過來。我切換到模型空間再切換回布局空間，讓圖紙顯示數據重新生成一遍后，圖形終于恢復正常了。

總結一下，問題原因：

取消勾選了“最后打印圖紙空間”并將頁面設置應用和保存到了布局，布局就按照打印的順序來顯示圖形了。

CAD之所以這么顯示，可能是為了提醒大家你是否要按照現在的圖形順序來打印圖形。
