CAD默認比例列表如何設置？

這個問題之前曾經講過，但其中忽略了一個問題，因此重新整理后再發一下。

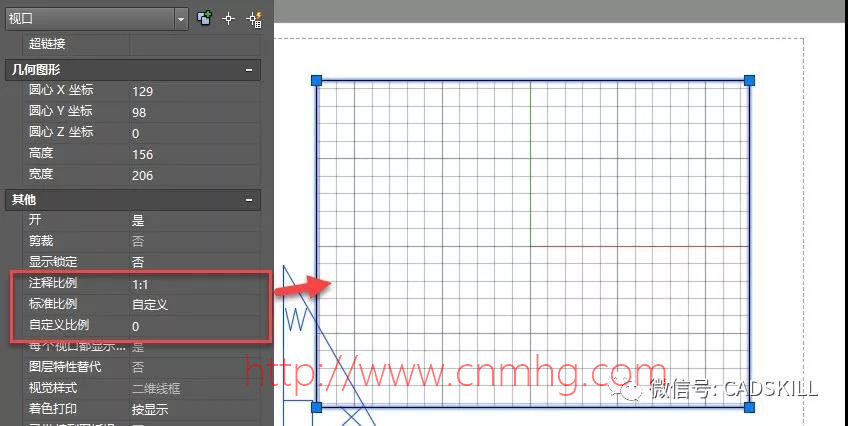

有網友問我，為什么他給視口設置了1：150的比例，但到特性面板里卻看到視口的注釋比例是1：1，標準比例顯示“自定義”，而自定義比例則顯示為0，如下圖所示。

他的問題中包含了三個問題：首先視口的比例和注釋比例是可以不一樣的，視口比例1:150，注釋對象使用的比例也可以是1:1；如果我們設置的比例在CAD的標注比例列表中沒有，就會(huì )顯示為自定義；而他的自定義比例只所以是0，是單位設置的精度沒有保留小數點后數值，四舍五入變成0了。關于注釋性和單位設置的問題可以看之前的文章，下面重點介紹一下如何定定制標準比例列表。CAD的注釋性怎么用？
為什么改不了文字的寬高比？相同比例的圖塊不一樣大？

當創(chuàng )建視口和打印的時候，CAD提供了一個默認的比例列表，這個列表雖然很長，很多比例我們用不到，例如1:8、2:1、4:1以及一大堆的英制的比例，但有些需要用的比例卻沒有，比如1：150、1:200等，我們可以將將多余的比例刪除，然后加上我們經常會(huì )用到的比例。

編輯比例列表

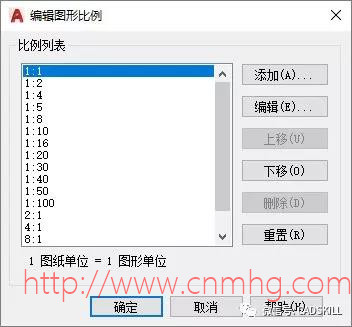

1、在經典界面菜單中選擇：格式>比例縮放列表，在“二維草圖與注釋”工作空間的“注釋“選項卡中單擊“比例列表”按鈕，或者直接輸入命令SCALELISTEDIT，打開“編輯圖形比例”對話框，如下圖所示。

不同版本CAD對話框名稱略有不同，AUTOCAD低版本有的叫“編輯比例縮放列表”對話框，浩辰CAD里叫“編輯比例列表”，但對話框的形式基本沒有變。

2、選中不需要的比例，點“刪除”按鈕將他們刪除。

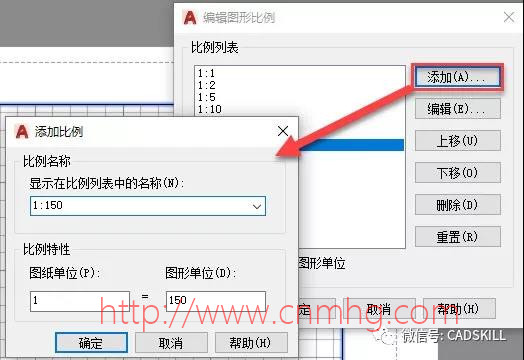

3、單擊“添加”按鈕，在彈出的“添加比例”對話框中加入我們需要的比例，如下圖所示。

如果經常只使用一兩種比例的話，這個列表可以根據我們的需要刪除得更短。

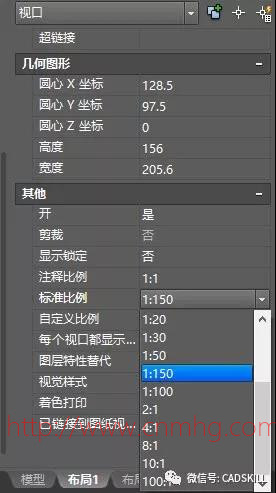

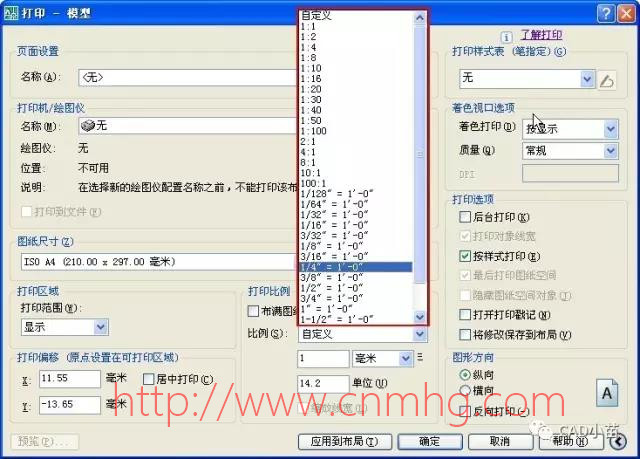

4、單擊"確定"，關閉此對話框。設置好后可以看看設置視口比例、打印比例時的效果，如下圖所示。經過修改后列表短多了，選擇比例更方便了。

為什么設置好比例列表后新建圖紙時列表又變回去了？

這個問題我之前忽略了，最近有網友問我才看了一下。CAD的比例列表是保存在圖紙中，我想是因為不同圖紙對比例的要求不同。

如果我們的圖紙都要使用相同的比例列表，又不想反復設置怎么辦？

那就只能借助樣板文件，新建一張空圖，設置好比例列表后，另存覆蓋自己常使用的樣板文件，如acadiso.dwt。

新建圖紙時使用這個樣板，就可以直接使用設置好的比例列表了。

你會(huì )設置和使用CAD樣板文件嗎？

關于比例列表重置

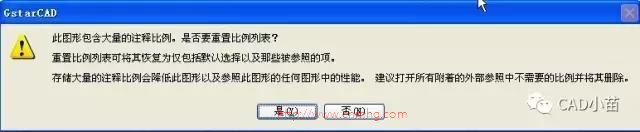

在編輯比例列表對話框中有一個“重置”按鈕，它的作用是將比例列表恢復到默認的狀態。重置按鈕在常規狀態并不太重要，我們刪錯了某個比例重新添加一下也并不麻煩。但在A(yíng)UTOCAD提供了注釋性功能后，有不少圖紙會(huì )出現圖紙中有過量（數量有時會(huì )達到十幾萬），這種圖紙圖形看上去不多，但圖紙特別大，打開和操作都非常困難，比如曾有圖紙23MB，刪除注釋性比例后就剩4百多K。在CAD高版本打開此類圖紙時會(huì )彈出對話框，提示圖紙中有大量注釋性比例，是否刪除，如下圖所示。

如果出現此類提示，建議點"確定"按鈕。

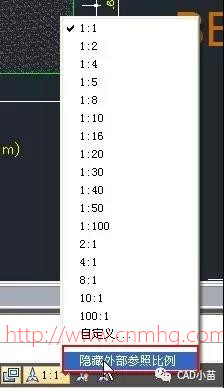

在低版本中沒有類似的功能，如果圖形異常大，打開和操作都比較慢的話，我們可以自己檢查一下。在狀態欄底部點注釋性比例按鈕，顯示注釋列表，并取消勾選“隱藏外部參照比例”，如下圖所示。

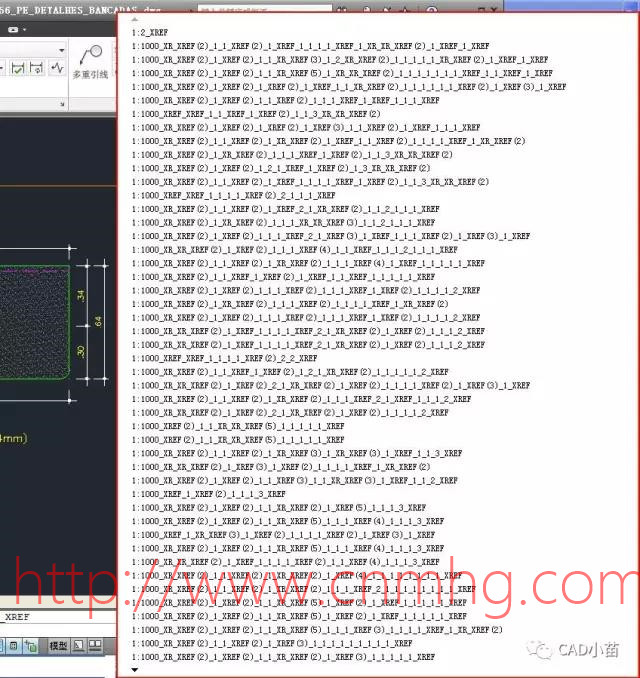

如果圖中有大量多余的注釋性比例的話，可能會(huì )顯示成下面這個樣子。

其實這些圖中并沒有外部參照，據某位網友說這是一種CAD病毒，會(huì )不斷添加注釋性比例，我沒有見過這個插件，因此暫時沒辦法教大家如何預防。但如果遇到圖紙保存不斷增大，打開和操作變慢這種情況，可以檢查一下注釋比例列表，如果確認是這個問題，而你的CAD在打開文件的時候沒有提示要重置比例列表的，我們就可以打開編輯比例列表對話框，點“重置”按鈕進行手動重置。

小結

CAD提供了越來越多的功能，有時會(huì )給我們帶來便利，有時也會(huì )給我們制造麻煩，正常規范的操作加上合理的定制，就會(huì )讓CAD運行效率更高。

• 以上技巧僅適用于A(yíng)UTOCAD、浩辰CAD等提供比例列表編輯和注釋性比例的版本。
