CAD怎么將箭頭、文字等格式不統一的標注變成一樣的？

本信息文章分類索引，點擊可打開分類文章列表：

安裝 文件 異常、退出 復制粘貼 基本操作 快捷鍵 界面 設置 捕捉 視圖 坐標定位 選擇、組 圖層 顏色 線型 線寬 二維繪圖 多段線 填充 標注 圖塊 文字字體 表格 圖形修改 三維建模 外部參照 光柵圖像 布局和視口打印 面積、長度 綜合技巧 提高教程 工具插件 圖庫資源 二維練習 三維練習

有時我們打開圖紙，會(huì )發現圖中標注格式不統一，箭頭長度、文字高度不同，調整標注樣式的參數這些標注也不跟著變，前幾天有位網友就在群里問了類似的問題。這是為什么呢？怎么讓他們變成一樣呢？

其實相同標注樣式格式不同的原因之前的文章里講過，出現這種情況的原因有幾種，比如：

1、選中標注直接在特性面板里修改了某項參數，比如說字高，那么這個字高參數就不受標注樣式控制了。

為什么CAD中兩個標注的標注樣式相同但看上去卻不一樣？

2、標注前先調整了標注的某個變量，比如很多人喜歡利用DIMSCALE來調整標注的特征比例，那么這個比例就不再受標注樣式控制了。

什么是CAD的標注特征比例？應如何設置？

3、直接在標注樣式管理器設置了替代標注樣式，然后用替代樣式進行標注。

每日一貼——CAD設置標注樣式的基本操作

其實總結起來就一句話：

雖然標注的格式通常由標注樣式控制，但也可以有自己獨立的參數。

要想讓這些標注的參數重新有標注樣式控制，就必須想辦法去掉這些獨立的參數。

其實要解決這個問題還是要用到標注樣式DIMSTYLE（D）命令，只不過不是我們常用的對話框模式，而是命令行模式的，前面要加一個橫杠的：-DIMSTYLE。命令行模式就有一個應用(A)選項就可以將所有替代參數去掉，將當前標注樣式重新應用到選定的標注上。

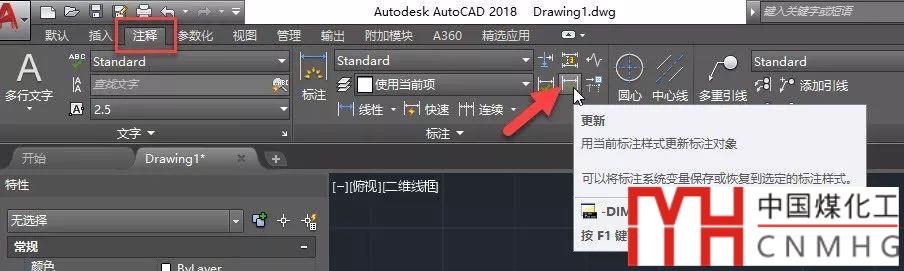

不過輸入命令和選項太麻煩，估計大多數人都不記得這個命令，因此CAD專門在標注菜單或面板里提供了一個標注更新的命令，如下圖所示。

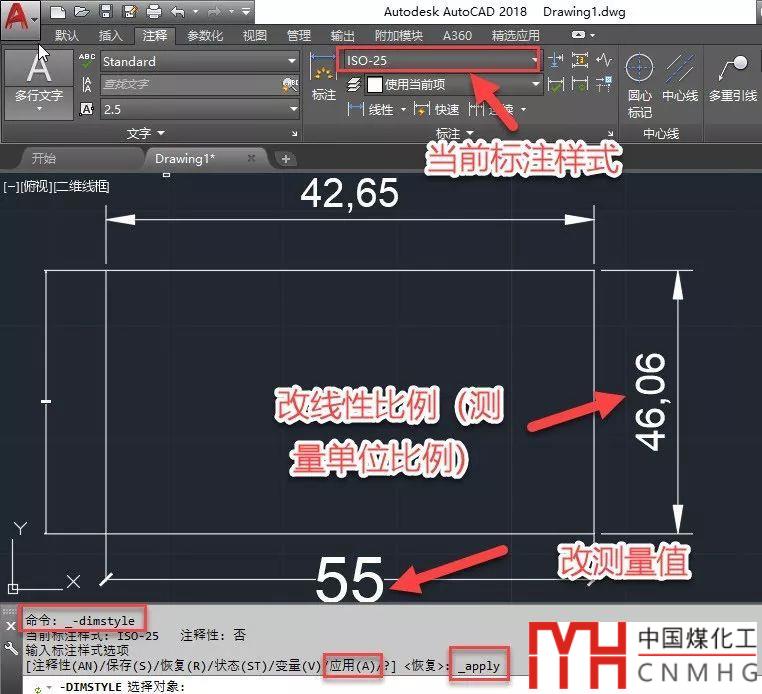

在使用更新命令前，首先要將標注樣式調整到自己需要的參數，然后將當前標注樣式設置成我們要更新的樣式，然后再執行此命令后再在圖中選擇要更新的標注，如下圖所示。

剩下的工作就是如何選擇標注了。標注更新會(huì )將用當前標注樣式替代選中標注的格式，而且會(huì )替代原有的樣式。如果圖中使用的都是一種標注樣式，那直接CTRL+A全選就好了；如果圖中標注使用了不同的標注樣式，那就只需要框選你需要更新的那些標注；如果只是一兩個標注有問題需要更新，那就直接點選拾取這些標注就可以了。

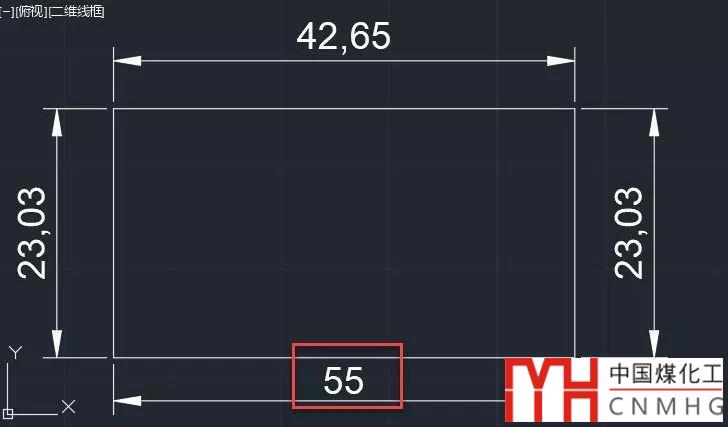

上面例圖中使用了ISO-25和STANDARD兩種標注樣式，其中還有修改了箭頭格式、大小、字高，更新全部都變成了相同的格式，如下圖所示。

可以看到更新后所有標注的箭頭、文字等格式都統一了。

上圖中有一個標注的測量值被我手動改成了55，可以看到在標注更新后標注值并未恢復成測量值。而右側設置了線性比例為2（尺寸值=測量值X2）的標注值變成了測量值。也就是調整的線性比例可以恢復成測量值，手動修改的測量值則無法用更新功能恢復，就需要使用其他的功能，詳細操作可以看之前發布的文章。

CAD中測量的數值跟和標注測量值不一樣怎么回事？

被改過的標注值如何一次全部恢復成測量值？
