CAD快速引線的箭頭大小在哪里設置?

本信息文章分類索引，點擊可打開分類文章列表：

安裝文件異常、退出復制粘貼基本操作快捷鍵設置界面捕捉視圖坐標定位選擇、組圖層顏色表格線型二維繪圖多段線填充圖塊標注文字和字體圖形修改三維建模外部參照光柵圖像布局和視口打印查詢面積、長度綜合技巧工具插件圖庫資源 提高教程 二維練習 三維練習

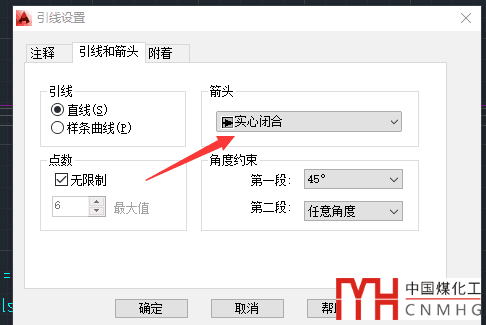

前兩天有網友問了這問題，在畫快速引線的時候想調整箭頭的大小，結果畫引線的時候輸入S，在引線的設置中可以調整箭頭形式，但并沒有找到箭頭大小的設置，如下圖所示。

那箭頭的大小到底到什么地方設置呢？

CAD有兩種引線標注功能，一種是老的引線功能：快速引線QLEADER；一種是新的引線功能：多重引線MLEADER。

兩種引線雖然看上去是一樣的，但卻有本質的不同，快速引線是屬于常規標注，它的特性是是由標注樣式設置的，而多重引線則是有一種特殊的標注，它有專門的的多重引線樣式。

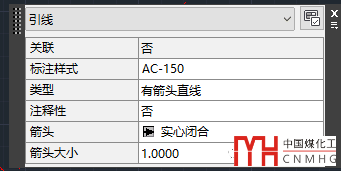

我們選中一個快速引線，打開特性面板（CTRL+1）,可以看到引線標注使用的標注樣式，如下圖所示。

這個引線的標注樣式是AC-150，然后我們就可以輸入D打開標注樣式對話框，去修改AC-150標注樣式的箭頭參數。

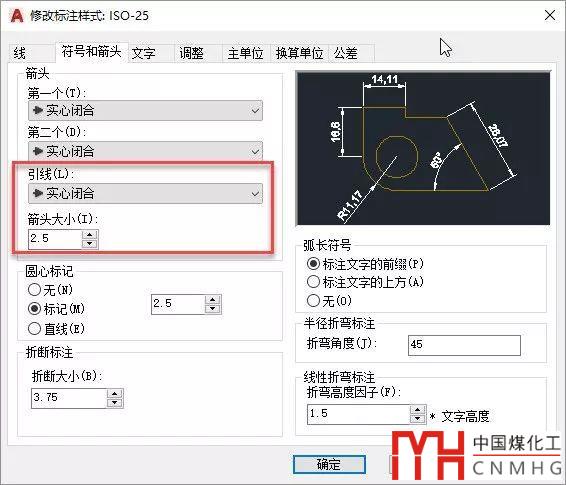

在標注樣式對話框中選中引線使用的標注樣式，單擊修改按鈕，切換到“符號和箭頭”選項卡，可以看到專門針對引線的箭頭形式設置，箭頭大小也是對所有形式標注的，包括引線標注，如下圖所示。

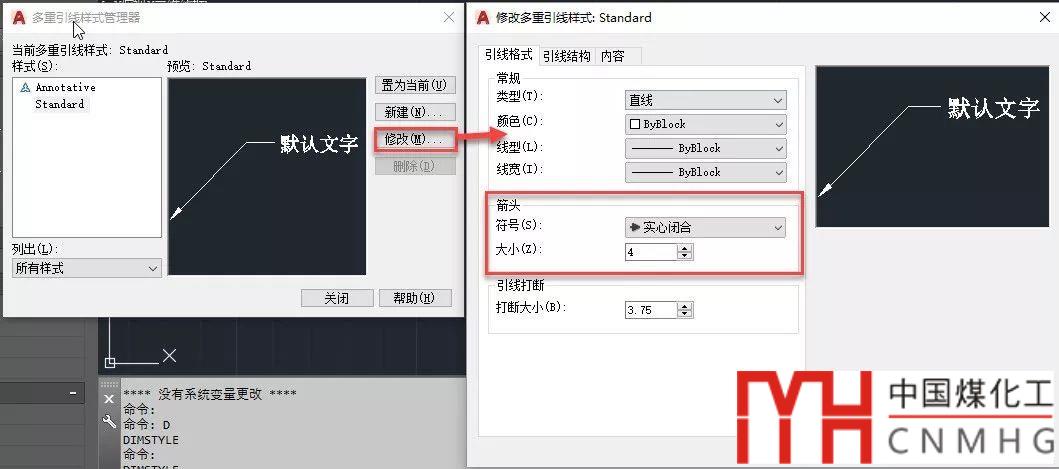

而多重引線樣式則不受標注樣式的控制，有專業的多重引線樣式MLEADERSTYLE的設置，可以單獨設置箭頭的樣式和大小，如下圖所示。

多重引線功能更強，可以進行引線的合并、對齊；快速引線也仍有不少人喜歡使用。大家要修改引線的箭頭的大小，需要選知道使用的是哪種引線形式。
