OriginPro南丁格爾玫瑰圖（Nightingale Rose Chart）

今天是國際護士節，是護理先驅南丁格爾的生日，祝醫護人員節日快樂(lè )！

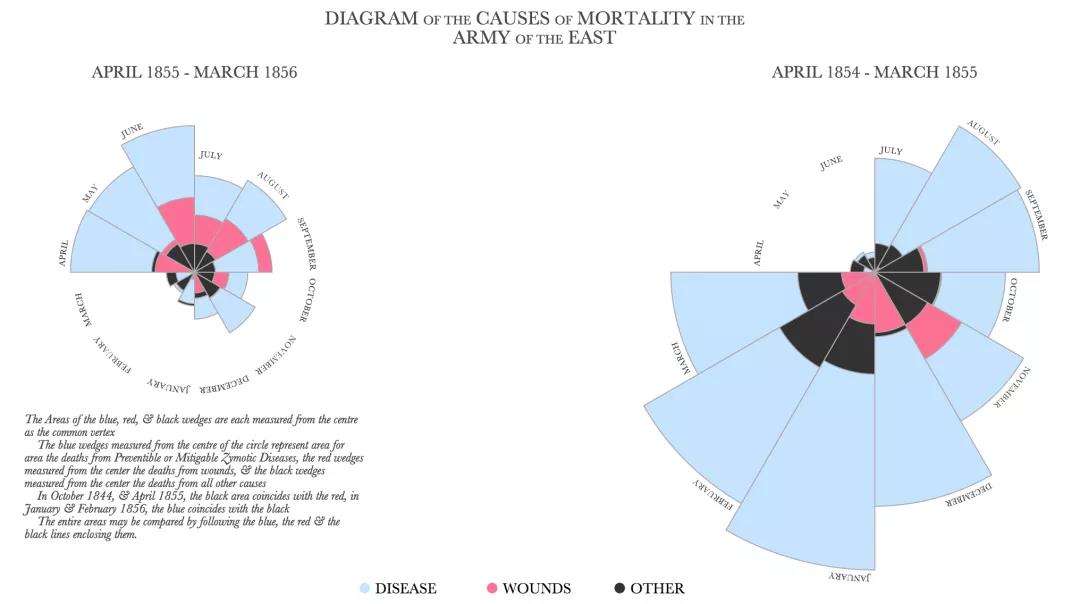

提到南丁格爾，自然會(huì )想到南丁格爾玫瑰圖（Nightingale Rose Chart）。


圖片來源：nightingales-rose/github

剛剛發布不久的OriginPro 2020b版本增加了Stacked Radial Bars模板，即南丁格爾玫瑰圖（Nightingale Rose Chart）。

數據格式

• 數據存放格式為XYY形式，其中第一列為X軸，后面列為Y軸數據。

• 示例數據為本微信信息常讀用戶的情況，按性別分類。



圖形繪制

• 這一步很簡單，選中XYY數據，然后使用繪圖菜單添加圖形。

• 推薦在Plot菜單中選取相應的模板，此處選擇Specialized類目下的Radial Stacked Bar類型的圖形。



• 繪制好的圖形看起來不是很漂亮。



格式設置

• 圖形格式：雙擊圖形打開Plot Properties對話框，設置圖形格式。

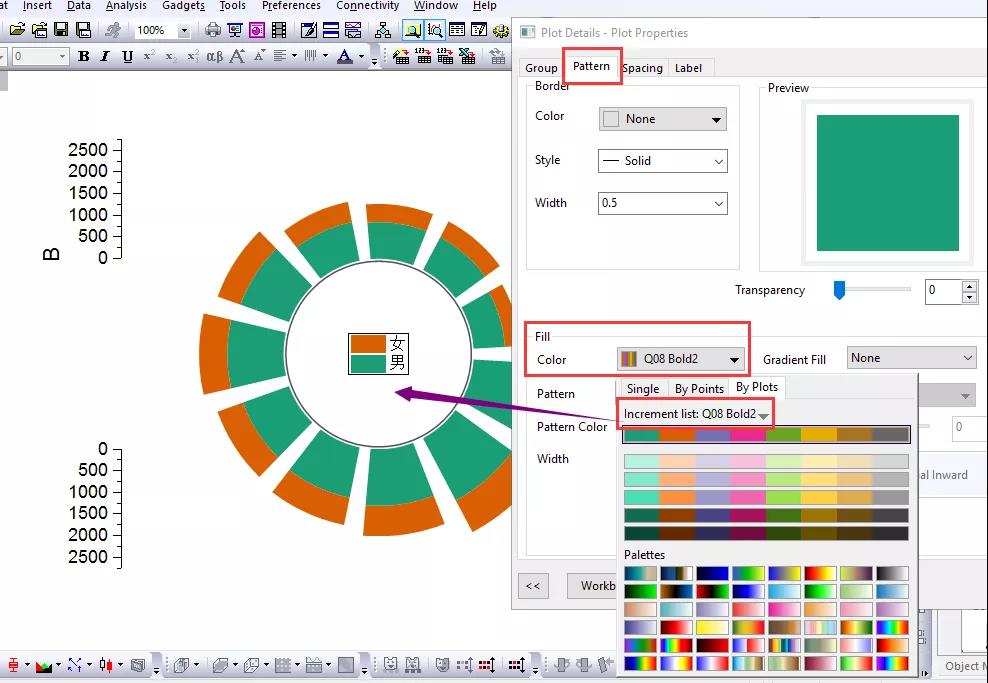

  • 顏色：在Pattern頁面，將Fill下的顏色選為喜歡的顏色，注意為了區分差異，選擇By Plots。

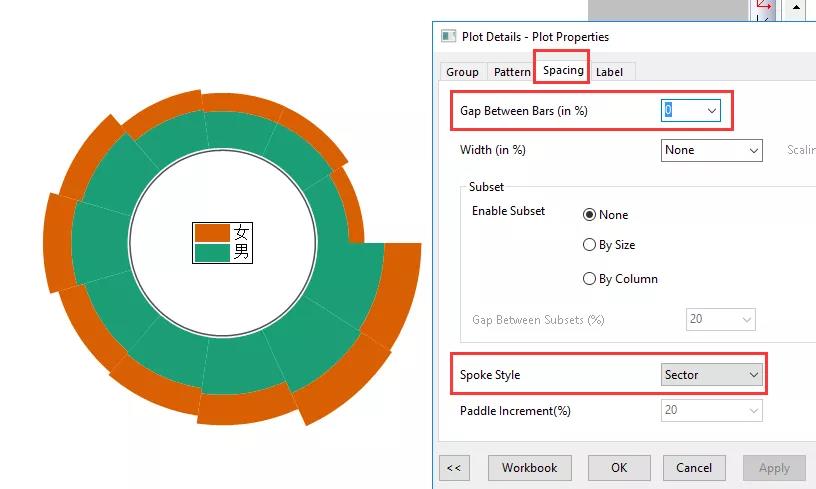

  • 間隙：切換到Spacing頁面，將Gap Between Bars設為0，Spoke Style設為Sector，即扇形。

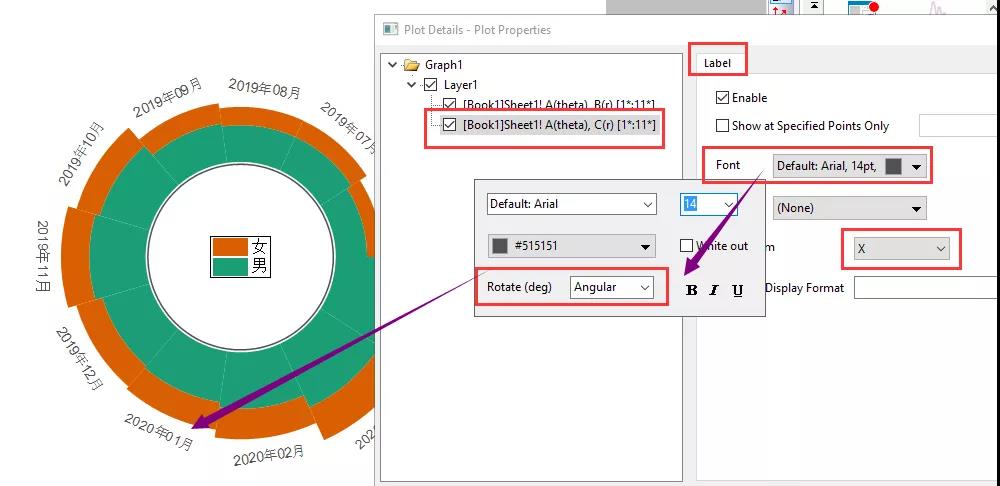

  • 標簽：切換到Label頁面，選中數據列中的最后一個數據列（目的是將標簽顯示在最外側），將Label from選為X，打開Font下來箭頭，將Rotate選為Angular，即按角度方向分布。



• 坐標值格式：雙擊左側的軸向坐標軸，打開坐標軸格式設置頁面。

  • 在Scale頁面，將Center at的勾選去掉，即不顯示中心的空心。

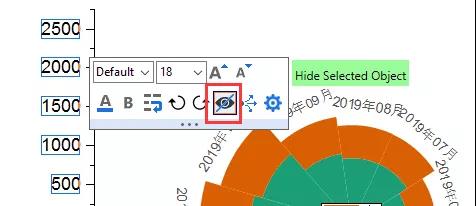

  • 使用浮動工具欄，將左側的軸向坐標軸隱藏起來不顯示。



• 圖例格式：首先將圖例從中心位置移動到外側。

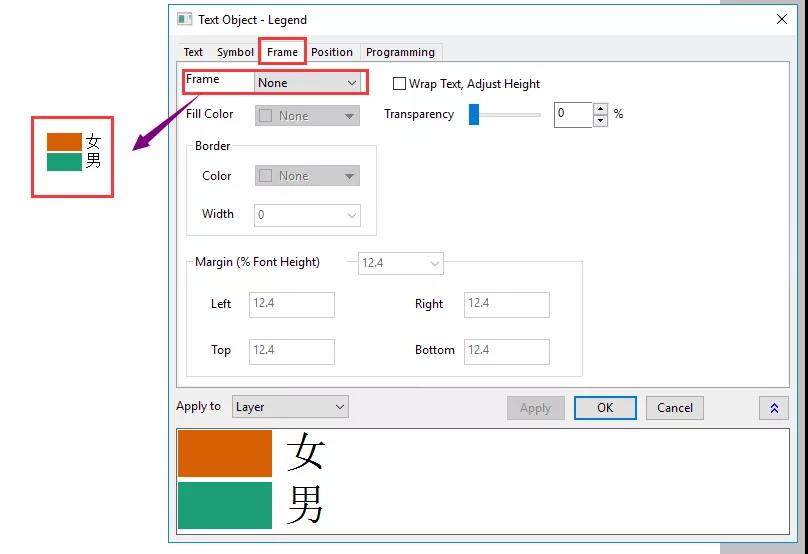

  • 右擊圖例，選中Properties，打開Legend Properties對話框。切換到Frame頁面，將Frame改為None。



  • 將圖例放置在合適的位置。



• 其他格式：

  進一步修改其他格式，比如標簽有部分重疊，可以將其字號改小一點。

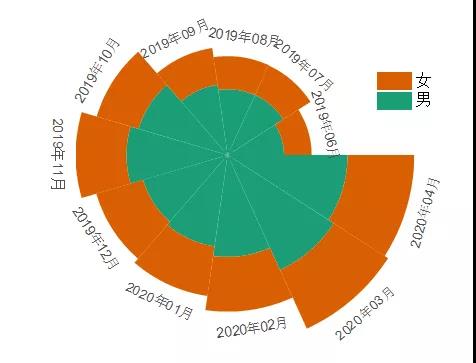

最后，完成了南丁格爾玫瑰圖（Nightingale Rose Chart）的繪制。

所用軟件：OriginLab OriginPro 2020b SR0@Windows 10 pro 。
