西門子SCL編程實例-創(chuàng )建基于循環中斷的定時器

本例程向大家介紹如何使用循環中斷組織塊創(chuàng )建一個定時器函數(FC)。與系統自帶的定時器相比，該定時器函數使用靈活方便，可根據需要反復調用。

本例程基于TIA博途V14創(chuàng )建，包括如下步驟：

1、創(chuàng )建一個自定義的數據類型：myOBTimer，包括三個元素：

• settingTime，Int，定時器的設定時間；

• actualTime，Int，定時器的實際運行時間；

• timeIsUp，Bool，計時時間到；

    如下圖所示：

2、創(chuàng )建全局數據塊myOBTimeCounter，在其中添加三個元素：

• OBTimeCounter，Byte，用于在循環中斷組織塊的計時值；

• myTimeCounter，Byte，用于定時器函數FC_OB_Timer的計時值；

• myTime1，myOBTimer(數據類型），定時器1的相關參數；

    如下圖所示：

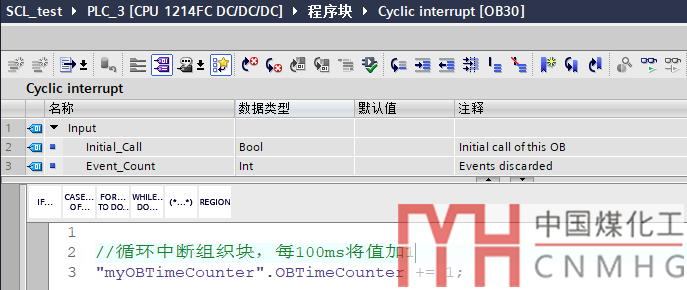

3、添加循環中斷組織塊OB30，將其中斷時間設置為100ms。在其中添加如下代碼：

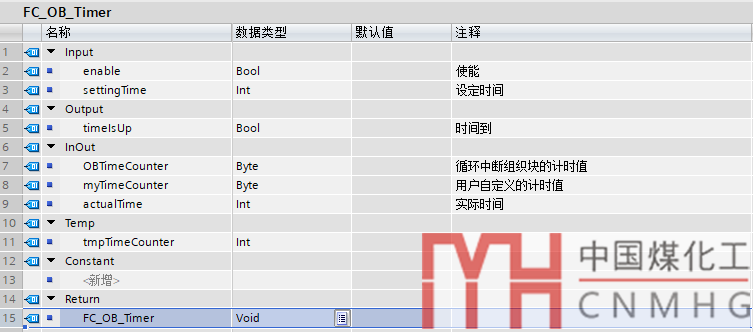

4、創(chuàng )建功能函數FC_OB_Timer,聲明變量如下圖所示：

編寫代碼如下：

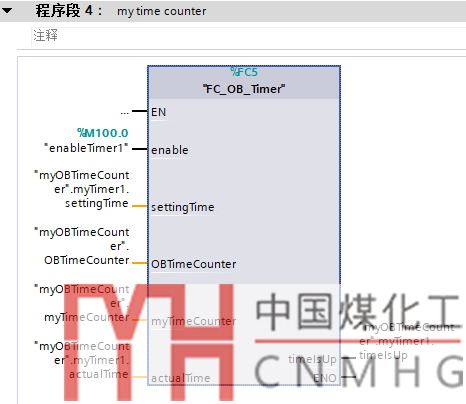

5、在OB1中調用FC_OB_Timer,代碼如下：

需要說明的是，該定時器的時基為100ms，所以設定時間要是原時間的10倍。比如，要定時3秒，定時器的設定時間settingTime要賦值30。

好了，關于基于循環中斷組織塊來創(chuàng )建定時器就先介紹到這里。
