非管理型交換機和管理型交換機有什么區別？

工業以太網在現場的使用已經很普遍了，交換機作為網絡(luò )的重要組成元器件，在當今工業自動化中起著重要的作用。工業現場的交換機可以分為兩類：非管理型和管理型。一般設備內部網絡(luò )，比如CPU、各分布式模塊之間進行數據交換使用的是非管理型交換機；而設備與工廠網絡(luò )之間的通信采用的是管理型交換機。那么，非管理型交換機和管理型交換機有什么區別呢？今天我們就來聊聊這個話題。

1、非管理型交換機

非管理型交換機，也稱為非網管型交換機，它是一種工作在OSI網絡(luò )參考模型第二層（數據鏈路層）的網絡(luò )交換設備。非管理型交換機的數據轉發是基于MAC地址的，它可以識別數據包中的MAC地址，并根據其內部保存的MAC地址表將數據發送到相應的端口（初始狀態，當MAC地址表為空的時候，交換機會(huì )將數據廣播到所有的端口。隨著數據的發送和接受，逐步建立MAC地址與端口的關系，并根據實際情況及時更新）。

非管理型交換機屬于即插即用設備，不支持路由管理；不能劃分VLAN；由于不識別IP報頭，所有節點只能劃分到同一個子網中；

非管理型交換機價格相對便宜，使用方便，適合用于設備內部網絡(luò )，比如PROFINET各網絡(luò )節點的數據交換。

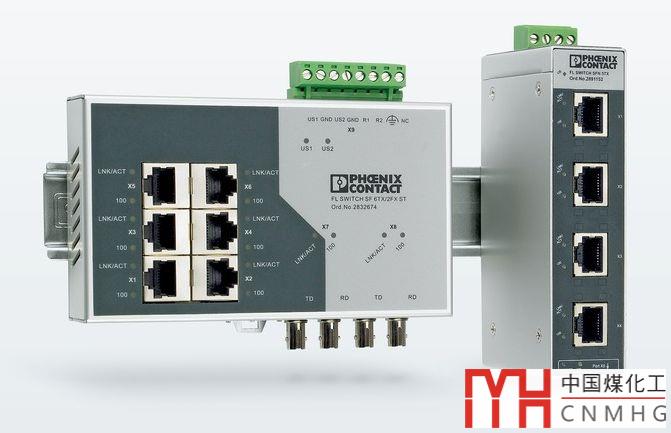

下面這張圖是菲尼克斯非管理型SF交換機和SFN交換機的外觀圖：

2、管理型交換機

管理型交換機也稱為網管型交換機，它是相對與非管理型交換機而言的。管理型交換機工作在OSI網絡(luò )參考模型的第三層（網絡(luò )層），支持VLAN劃分，支持路由功能，支持SNMP協議（簡單網絡(luò )管理協議），可以通過web來進行配置。

能劃分VLAN是管理型交換機的特點之一。VLAN是英文"Virtual Local Area Network"的縮寫，中文翻譯為"虛擬局域網"。

通過劃分VLAN，可以將交換機所連接的局域網從邏輯上劃分成不同的子網（Subnet），各子網之間不能直接通信，從而有效的隔離網絡(luò )風暴，增強了網絡(luò )的安全性。VLAN還增加了網絡(luò )管理的靈活性，只需要從軟件上配置就可以更改設備所屬網絡(luò )，不需要物理連線上的更改。

支持路由功能是管理型交換機的另一個特點。路由功能可以分析報文中的IP地址，并根據交換機內部的路由表進行數據轉發，可以實現不同子網之間的數據交換。

管理型交換機相對非管理型交換機提供了更多的功能，價格也貴些。

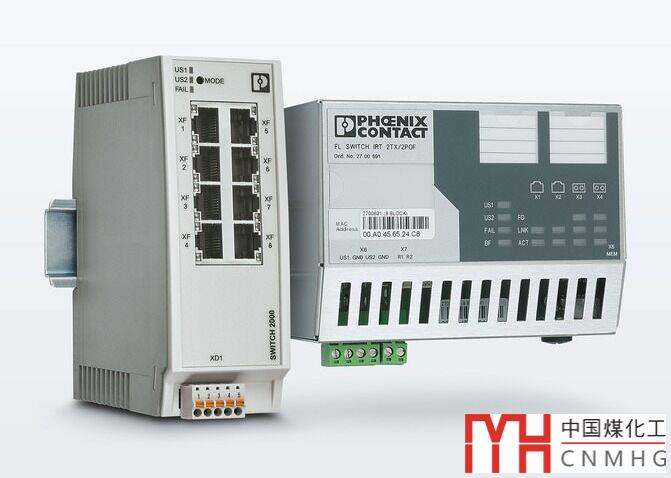

下面這張圖是菲尼克斯2000型管理型交換機的外觀圖：
