錐體的參數化畫圖

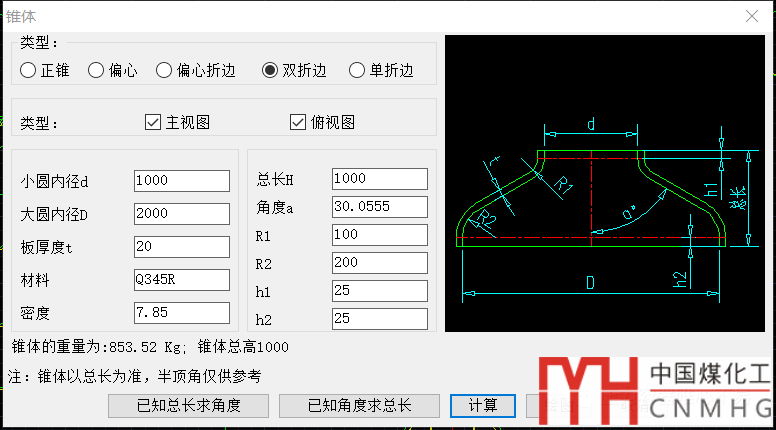

根據用戶的建議，對錐體程序進行了更新。

主要更新點有：

1. 增加雙折邊錐形封頭和單折邊錐形封頭。

2. 輸入數據以錐體總長為準，用戶可以根據需要輸入半頂角計算總長，也可以輸入總長求實際的半頂角。當實際繪圖和計算時，均以總長數據為準，半頂角數據可以不輸入。

3. 對數據進行存儲，在關掉CAD再次打開后，仍舊可以恢復上次輸入數據。

4. 對錐體的重量計算重新進行校核，更正了一些錯誤。

在對錐體進行重量計算過程中，發現規范GB/T 25198-2010的兩個計算重量的問題：

1. 在規范的第17頁，雙折邊錐形封頭中，小端圓弧的外壁小弧段所包圍的體積V3'公式中的“-”應改為“+”。



   此處公式比較麻煩，我計算出來和畫圖旋轉出來的體積不一致。經過逐一排查，終于發現問題就是A.47這個公式的符號出現了錯誤。

2. 另外一個在規范的第16頁，單折邊錐形封頭，公式A.36其V0計算和3D的實體體積相差比較大。

   問題出在錐形封頭的注上：此處計算忽略了錐體小端幾何變化。



   為什么小端幾何變化，造成A.36理論重量和實際重量相差較大呢。

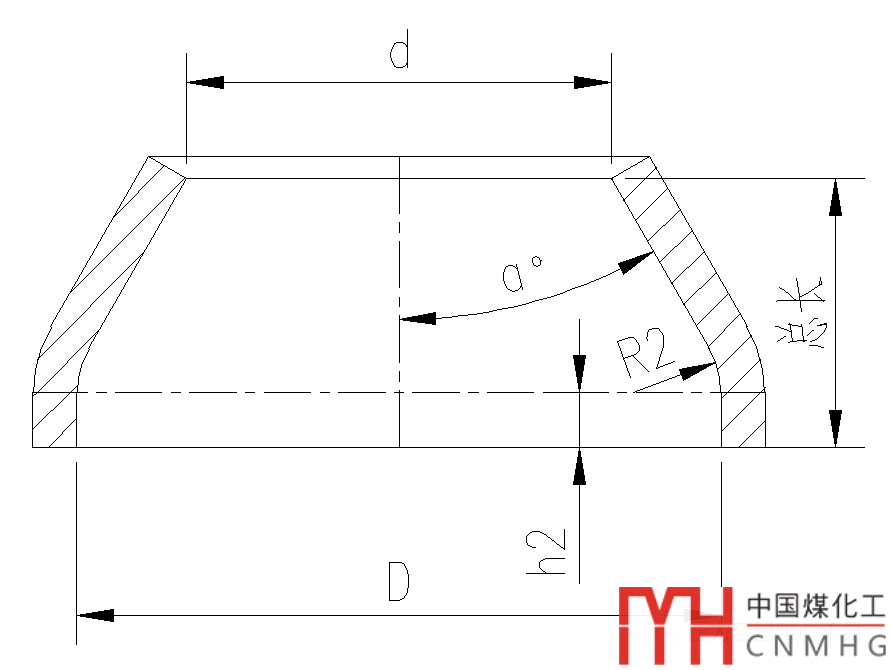

   實際重量如下圖陰影部分的旋轉體的重量：

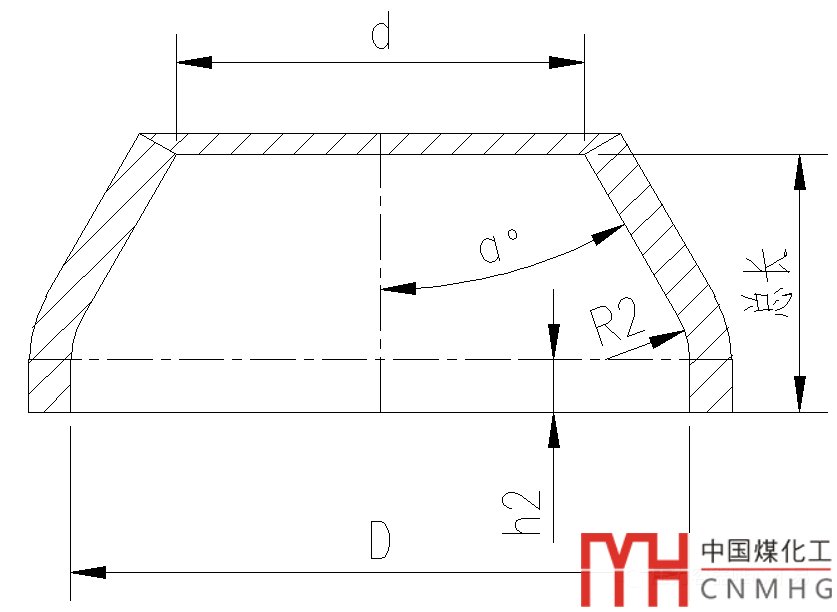

   A.36公式算的理論重量是下圖的陰影部分旋轉體的重量：



   小端幾何變化，造成多了一個小錐臺。當錐體直徑比較大時，錐體壁厚較厚時，錐臺相當于多了個大直徑的平板厚度。這時候公式計算的誤差就會(huì )非常大。

   所以在程序編制過程中，手動去掉了這個小錐臺的重量，和3D模型的結果一致。

建議在GB/T 25198-2010修訂的時候將這兩個公式修改一下。
