管板鍛件采用低應力

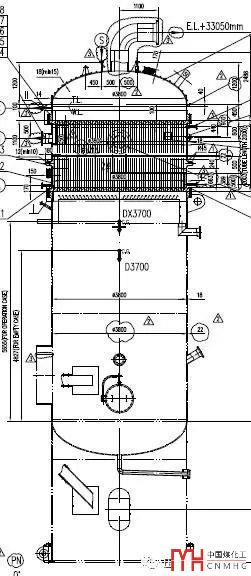

某項目中一臺換熱器安放在塔頂部，采用國標設計，但是采用使用的是ASME的材料。換熱器直徑3800mm，管板材料為SA-182 F304L，設計溫度為266°C，由A廠家設計并制造，其管板厚度為105mm。

兩年后業主更換此換熱器，重新制作一臺模一樣的，圖紙由B廠家設計，發現與換熱器與原設計尺寸工況不變，但是管板厚度改為了150mm。其管板增加近一半厚。

經查A廠家計算書，發現管板采用的F304L材料為手動輸入許用應力，其計算管板時，未選擇低應力值（75.3MPa），而選擇的高應力值（101.9MPa），管板應力值比許用的高了35.5% 。

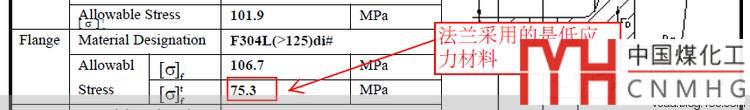

同一計算書中的法蘭

同一計算書中的管板

采用帶墊片的管板，應選取低應力的材料。對于國標材料，SW6自動幫忙選擇了低應力值，無需設計人員主動去選擇，所以很多設計人員都沒有特意去注意是否是低應力材料。

當為國外材料時，其許用應力是手動輸入到材料庫中的，計算開孔補強的鍛件和計算法蘭管板的鍛件的牌號是一樣的，但是的許用應力是不一樣的，此時必須要注意手動輸入低應力材料。
