實驗 | 在線阻抗EIS的測試、擬合

在科研中，經常遇到各種實驗技術，對于新手，掌握這些實驗方法并非易事。有時候，某一個實驗過程耗費幾個月的學習和嘗試，都難以掌握，更談不上利用這個實驗做出突破性的科研成果。

恰好，就有那么一些科研類信息，也同樣有那么一些熱心的碩士、博士，將這些實驗過程寫成教程，分享出來，為廣大科研人員節省摸石頭過河的時間和精力，少走好多彎路。

儀器：輸力強多通道+交流阻抗儀。

電化學阻抗譜方法是一種以小振幅的正弦波電位（或電流）為擾動信號的電化學測量方法。由于以小振幅的電信號對體系擾動，一方面可避免對體系產生大的影響，另一方面也使得擾動與體系的響應之間近似呈線性關系，這就使測量結果的數據處理變得簡單。

同時，電化學阻抗譜方法又是一種頻率域的測量方法，它以測量得到的頻率范圍很寬的阻抗譜來研究電極系統，因而能比其他常規的電化學方法得到更多的動力學信息及電極界面結構的信息。

電極過程模擬為由電阻與電容串、并聯組成的等效電路

(1)交流阻抗實驗一般采用小幅度正弦波交流電，電極電勢的振幅限制在10mV以下，更嚴格時為5mV以下。

(2)交流阻抗研究?jì)热葜饕獮椋?/span>

• 雙電層電容(吸附等)

• 電化學動力學參數

• 電極過程動力學規律


(3)交流阻抗研究方法的特點：

• 電極過程中一些比較復雜的關系(φ～i、 φ～C等對數關系)都可以簡化為線性關系;

• 電極過程等同于電阻與電容串、并聯組成的簡單電路;

• 電極表面狀態在測量過程中可基本保持不變;

• 量結果的處理方便;

• 易于配合計算機實現測試與結果分析自動化;

• 因果性條件:當用一個正弦波的電位信號對電極系統進行擾動，因果性條件要求電極系統只對該電位信號進行響應。

• 線性條件。當一個狀態變量的變化足夠小，才能將電極過程速度的變化與該狀態變量的關系作線性近似處理。

• 穩定性條件。對電極系統的擾動停止后，電極系統能回復到原先的狀態，往往與電極系統的內部結構即電極過程的動力學特征有關。

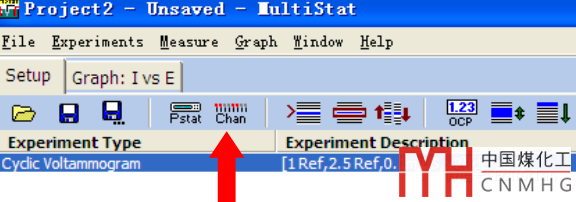

點擊桌面上“MultStat”啟動主程序，再點擊軟件界面的Pstat工具，如下圖：

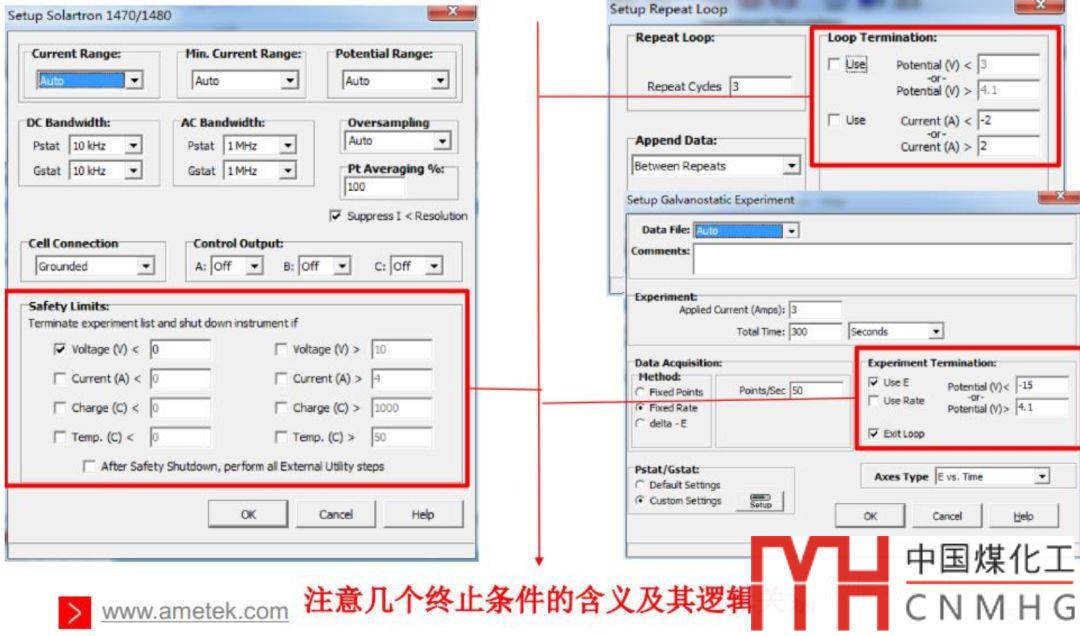

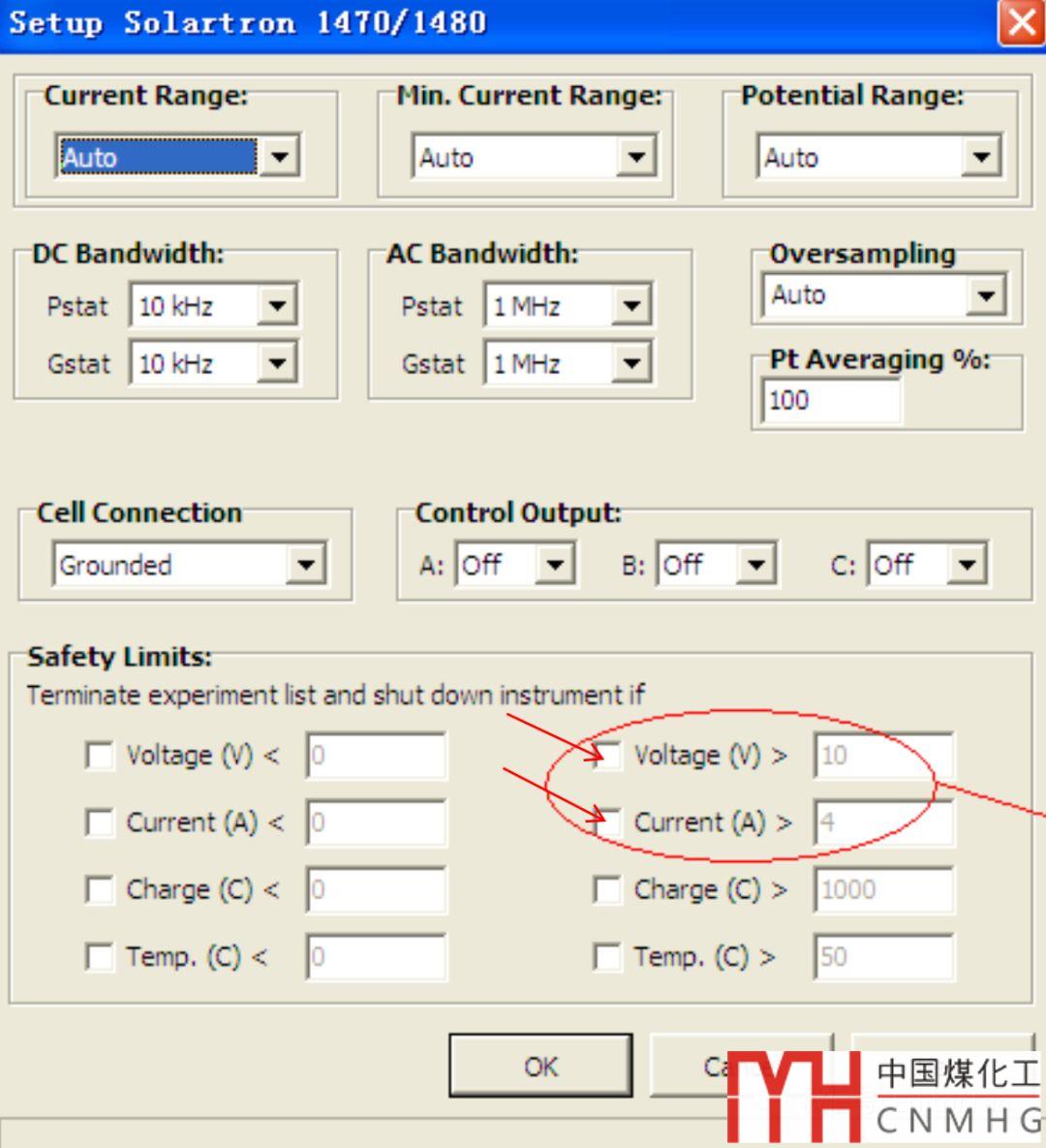

在彈窗中勾選“Voltage(V)”和“Current(A)”之前的復選框，此項操作絕對不可以忘記！！這是安全閾值，如下圖：

點擊“OK”后，回到主程序，點擊剛才Pstat右邊的Chan按鈕，

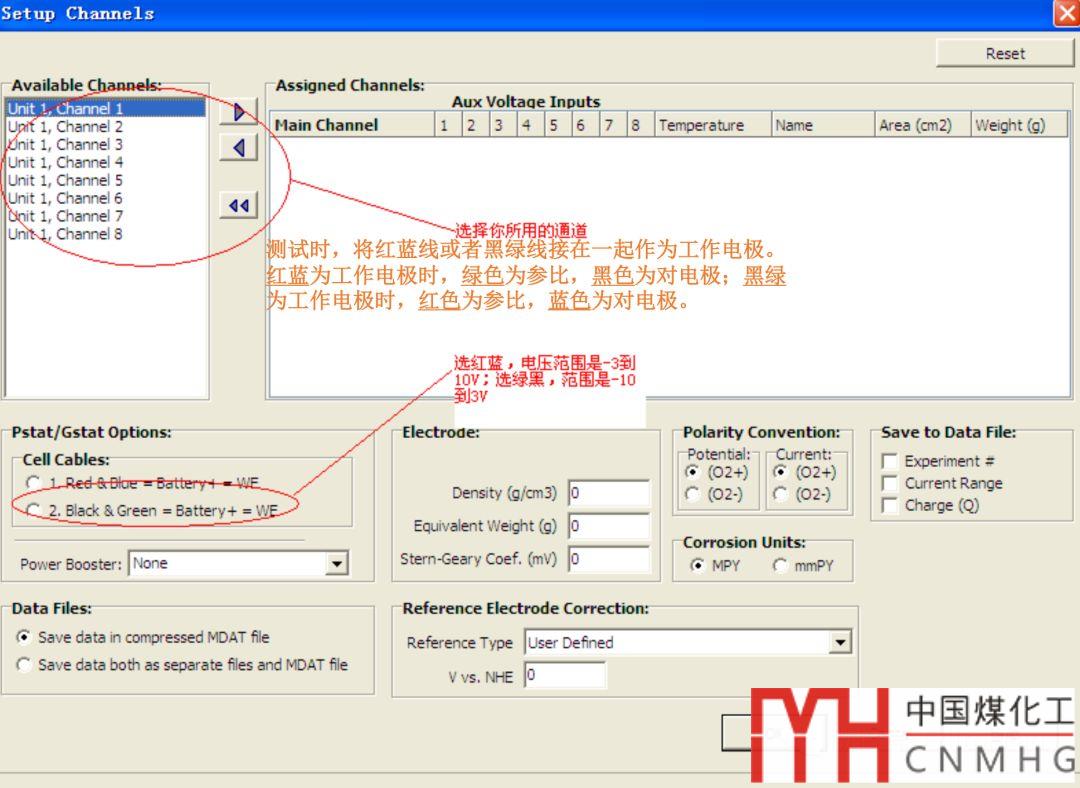

彈出以下窗口，選擇通道、電極和電壓范圍。

（點擊后，放大圖更清晰）

注意事項：

(1)將紅藍線（或黑綠線）接在一起作為工作電極；

(2)紅藍為工作電極時，綠線為參比，黑線為對電極；

(3)黑綠為工作電極時，紅線為參比，藍線為對電極。

(4)選擇紅藍時，電壓取-3~10 V；

(5)選擇黑綠時，電壓取-10~3 V；

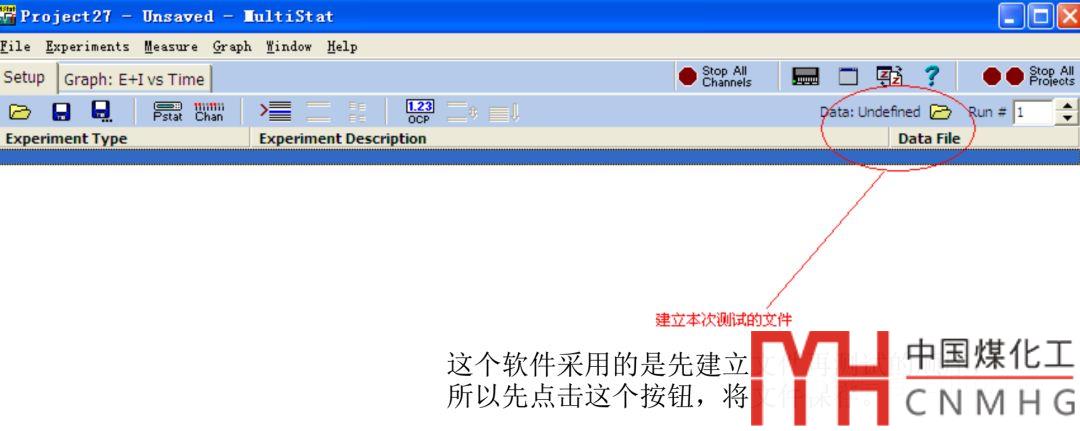

然后設置數據保存的文件名。切記：先設置文件名，最后啟動測試。

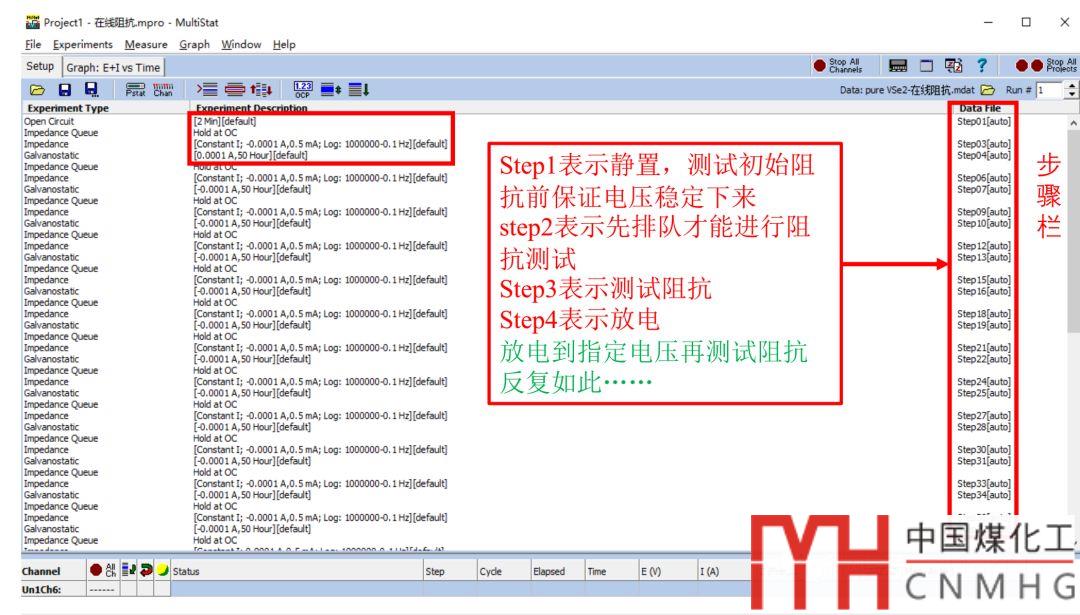

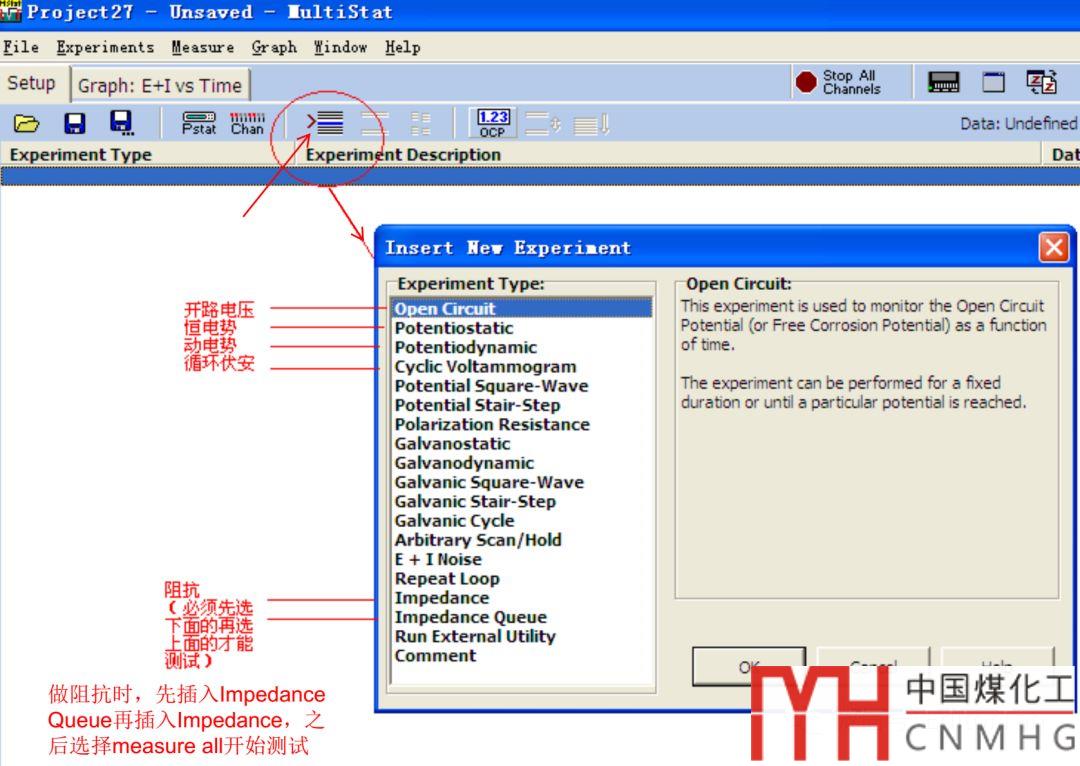

完成前面的Setup基本設置之后，點擊主程序的第3個工具（如下圖所示）打開測試方法的選擇窗口。

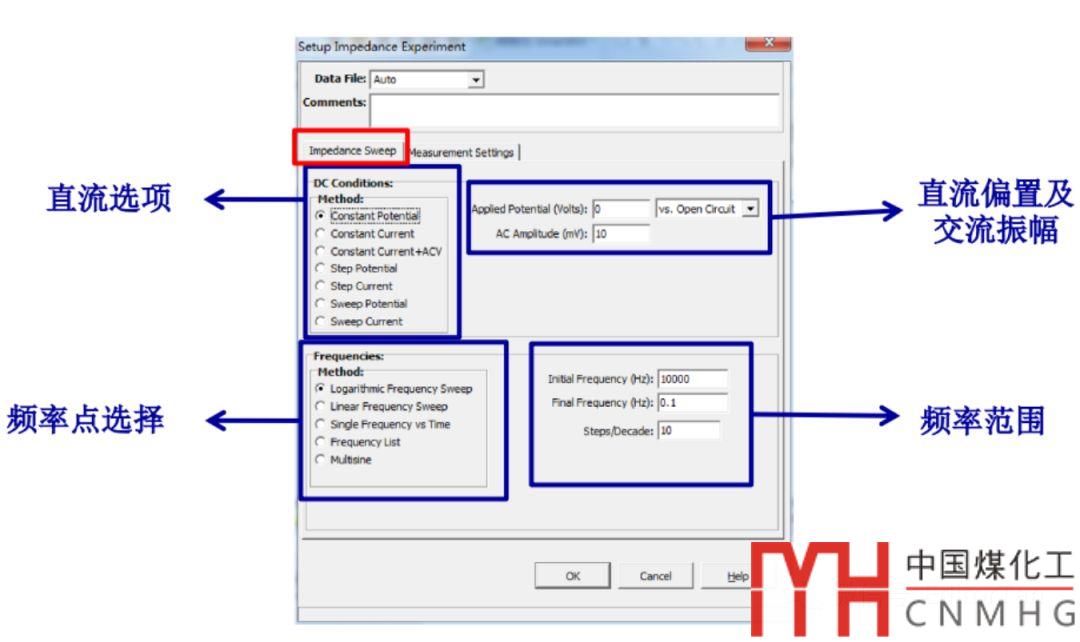

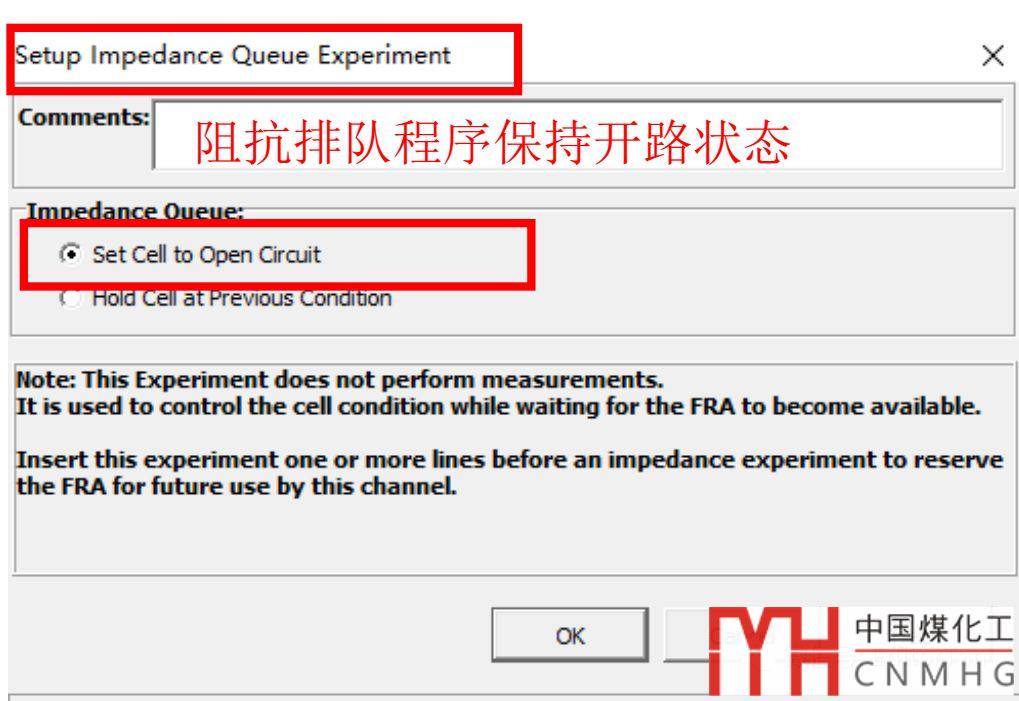

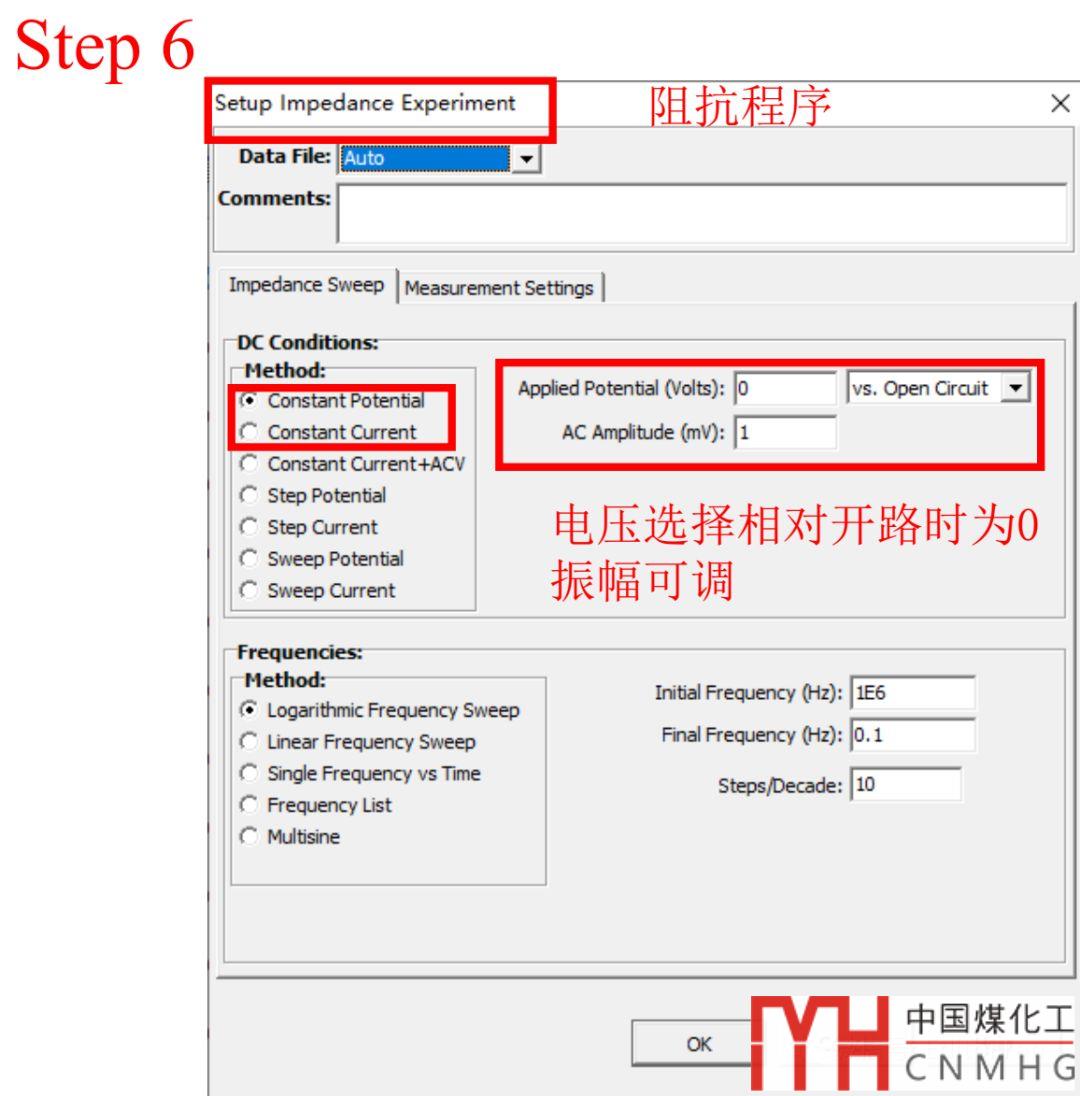

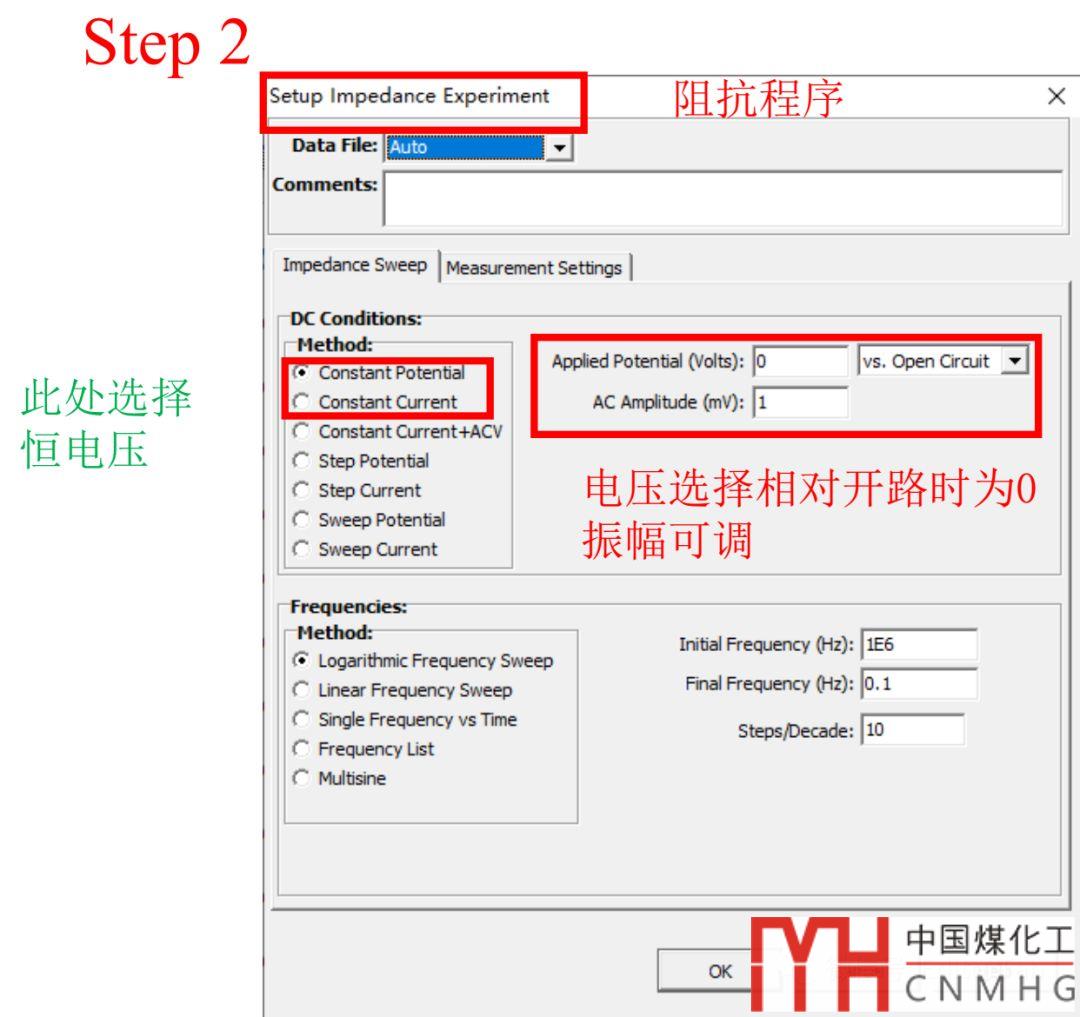

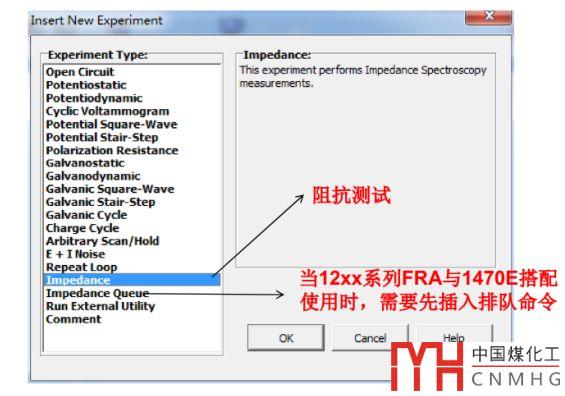

測試阻抗時，先選擇Impedance Queue，再選擇Impedance，之后選擇measure all開始測試。

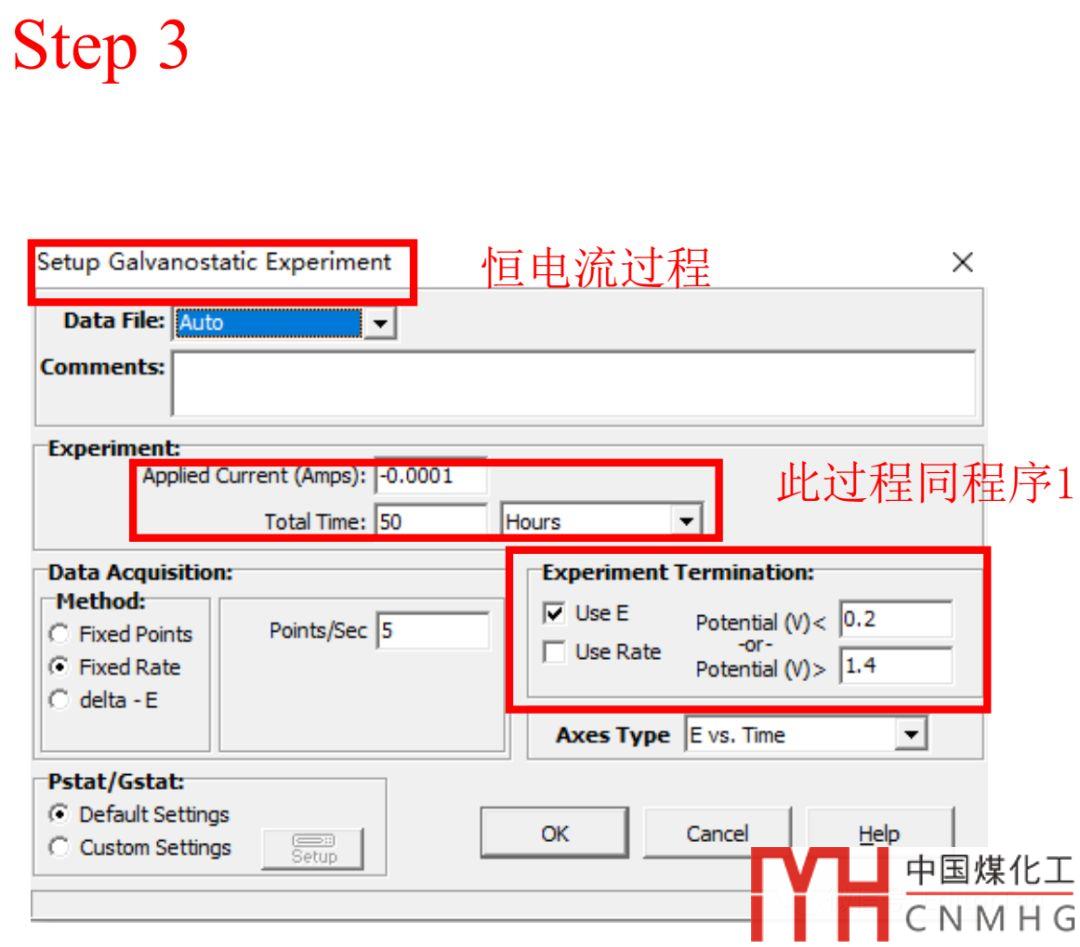

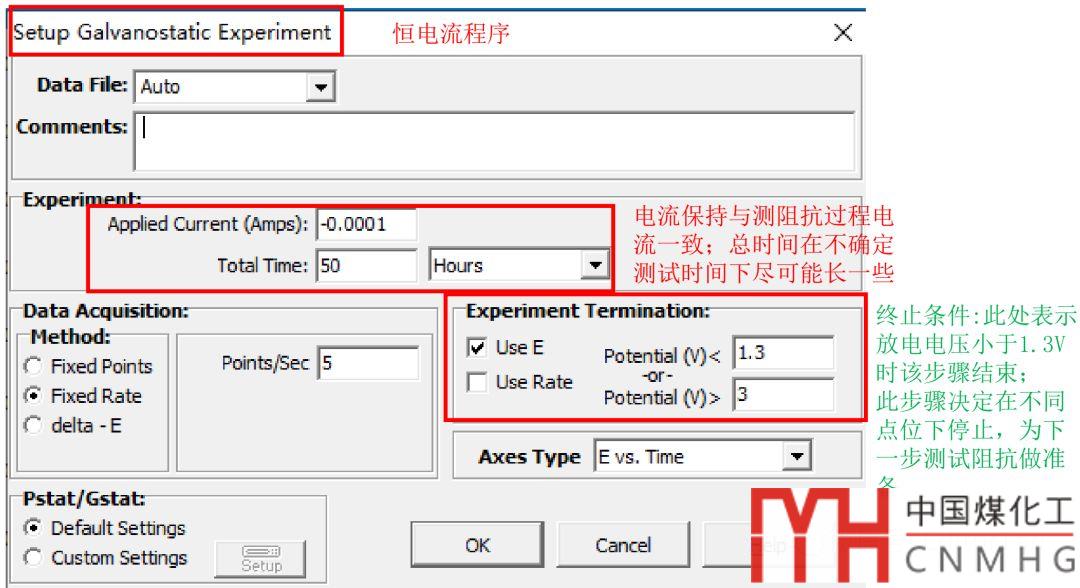

選擇恒電流方法時，此步驟特別關鍵，特別關鍵，特別關鍵。

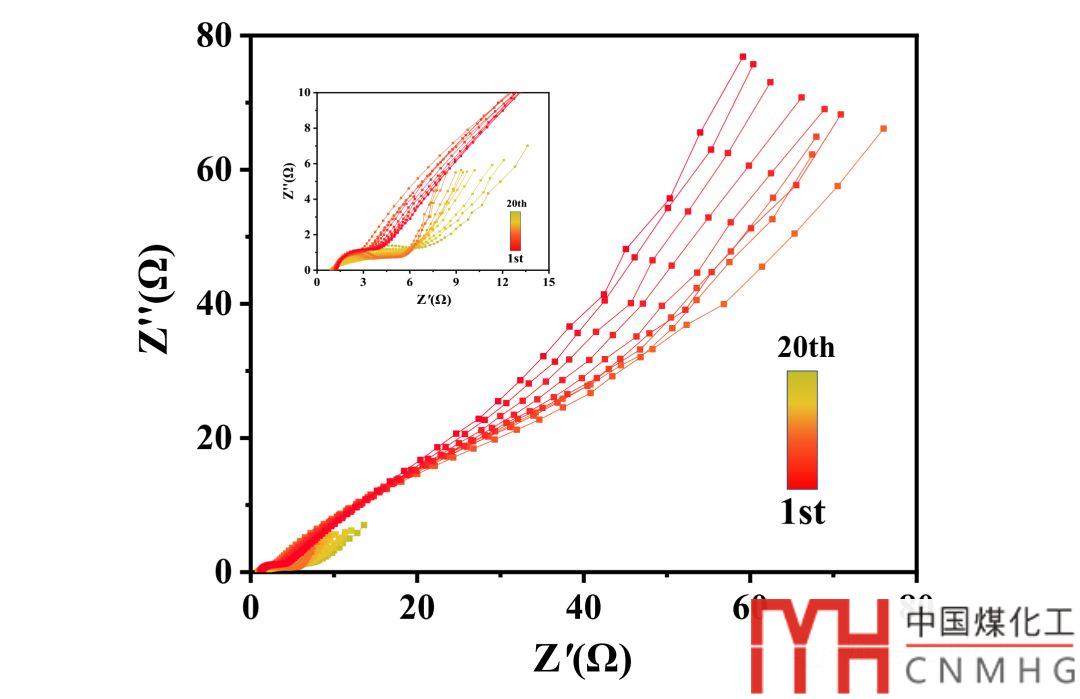

接下來等待測試結束，好了，到這里，你或許只完成了一小步，后面還需要大量的數據整理與繪圖，耗費時間將更多。那么，先看看楊明測試結果，先睹為快。

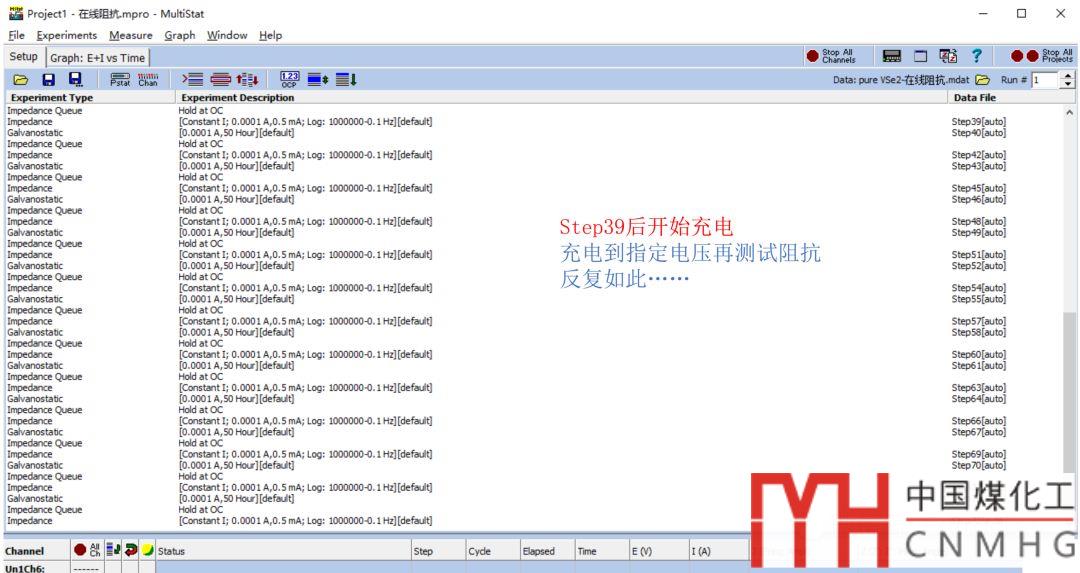

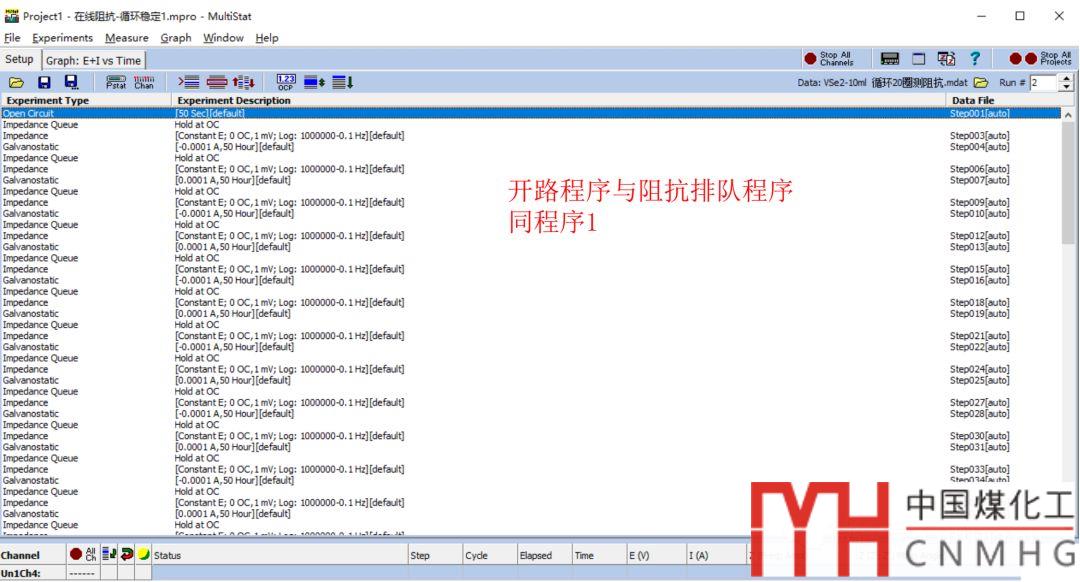

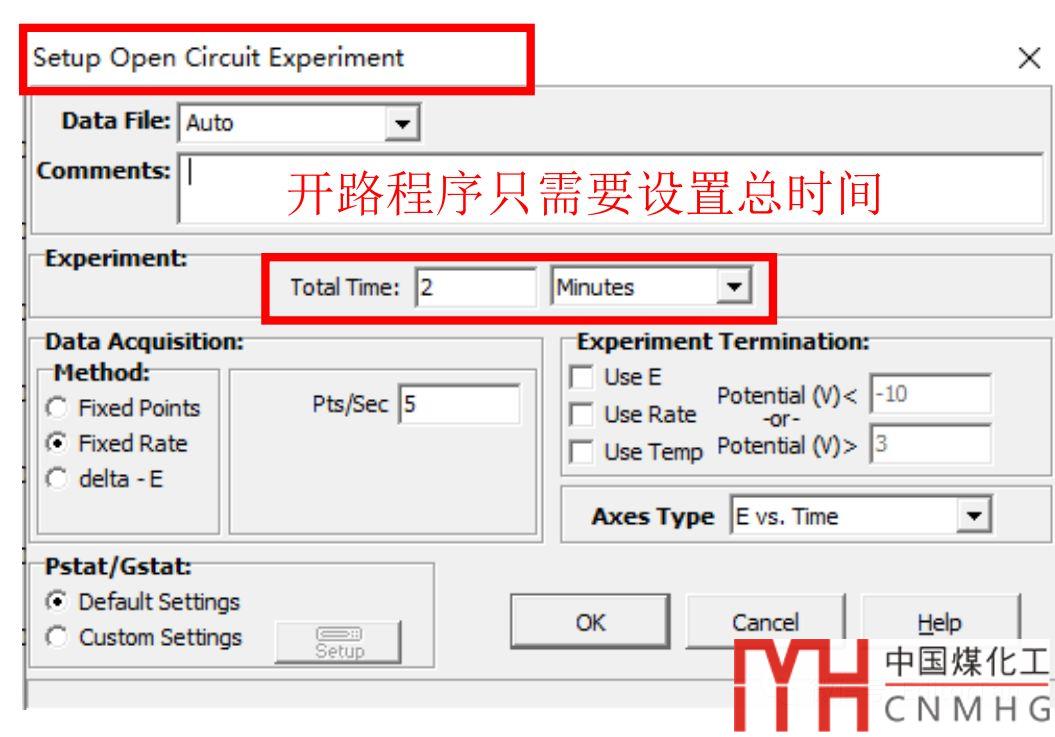

開路程序與阻抗排隊程序設置與前文第8節的程序1相同。

接下來等待測試結束，好了，到這里，你真的只完成了一小步工作，后面還需要大量的數據整理與繪圖工作，耗費時間將更多。那么，先看看楊明測試結果，先睹為快。

1、數據處理的目的
（1）根據測量得到的EIS譜圖, 確定EIS的等效電路或數學模型，與其他的電化學方法相結合，推測電極系統中包含的動力學過程及其機理；
（2）如果已經建立了一個合理的數學模型或等效電路，那么就要確定數學模型中有關參數或等效電路中有關元件的參數值，從而估算有關過程的動力學參數或有關體系的物理參數。
2、數據處理的途徑
阻抗譜的數據處理有兩種不同的途徑：

（1）依據已知等效電路模型或數學模型的數據處理途徑
（2）從阻納數據求等效電路的數據處理途徑

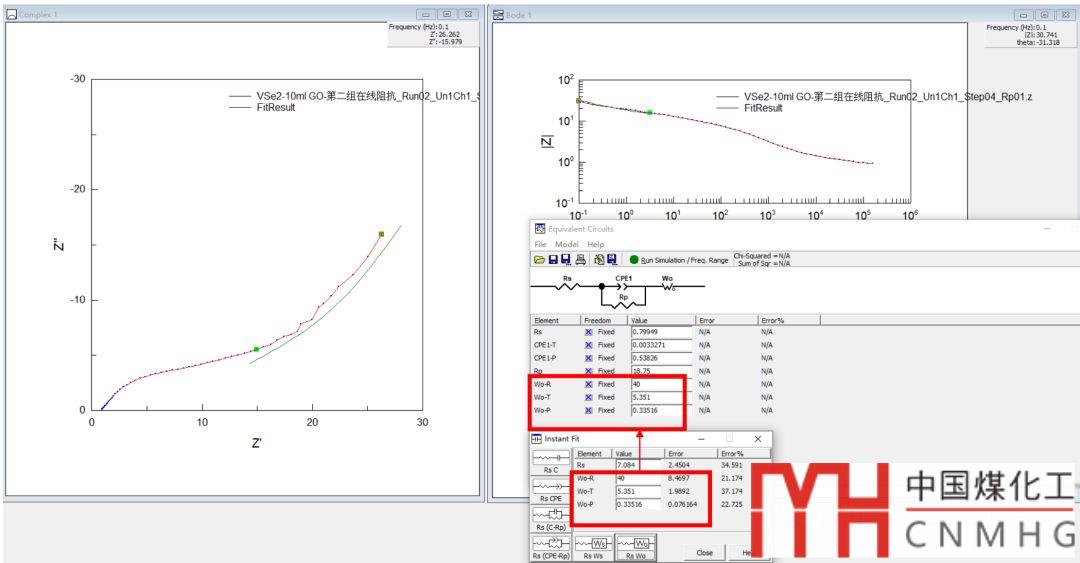

上圖中1~5序號標注的地方，需注意：

1：可以在給定值附近調整；
2：其值根據前半段圓弧的彎曲尺度在擬合數據附近調整；
3：其值根據在三角形附近綠線與紅線重合程度調整；
4：其值可以調整擬合曲線長短；
5：其值可以調整擬合曲線彎曲程度。
