一件疲勞豁免的小事

疲勞工況能豁免嗎

一天，朋友問我：

“最近有一臺固定管板換熱器，直徑DN500，管程操作壓力在0到0.3MPa循環，設計壓力0.5MPa。設計規范按照JB4732做分析且蓋章，多少錢？”

我問：

“溫度高嗎？”

回答：

“溫度不高，大約160度。”

又問：

“只是因為壓力波動，所以需要做分析？”

回答：

“是的。”

我說：

“你這種情況，可以直接提高設計壓力來設計。

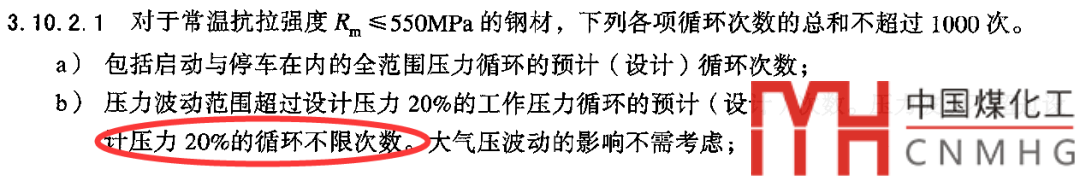

按照JB4732，當壓力波動小于設計壓力的20%時，是不計入循環次數的。

比如壓力0~0.3，0.3*5=1.5MPa。把設計壓力定為1.5MPa，就可以豁免疲勞。

對于你這臺DN500的換熱器，1.5MPa和0.3MPa的常規設計，材料成本相差無幾。但是省去了分析，經濟合理。”

朋友高興道：

“有道理！”

業主不同意

過了不一會(huì )，朋友又電話過來：

“不行啊，業主工藝不同意升高設計壓力，說是系統都是按照這個設計壓力，不能隨便修改，所以還是需要幫忙，做分析設計！”

我想了一下：

“這種情況不用考慮業主的想法，設備是可以自己決定的。”

朋友說：“自己決定？”

我說道：“是的，設備是可以自己決定能否豁免的，比如保持原來的設計壓力，同時提高設備的MAWP。這樣就避免了業主工藝的修改了。

設備MAWP提高到壓力波動的5倍，能豁免疲勞，只要經濟性滿足，是非常方便合理的。”

管法蘭怎么辦

上面的是個特殊工況，提高設備的MAWP到1.5MPa，整臺設備都能不增加成本的情況下，豁免疲勞。

但是有時候，整臺設備按照MAWP計算，不增加成本，但是管法蘭的壓力等級卻限制了MAWP。

假如壓力波動幅0.44MPa呢？

如果想要豁免，需要提高到MAWP到0.44*5=2.2MPa，而Class150的法蘭，最多也就到2.0MPa。提升整體的MAWP會(huì )導致管法蘭壓力等級要提升，此時又要和其它專業協商，難度會(huì )很大。

管法蘭的MAWP是按照壓力溫度查表得到的，這個表是不是適用于疲勞的管法蘭呢？

在A(yíng)SME里，未明確表達適用與否。ASME中與疲勞相關的部分，沒有單列法蘭，僅僅有法蘭的螺柱。

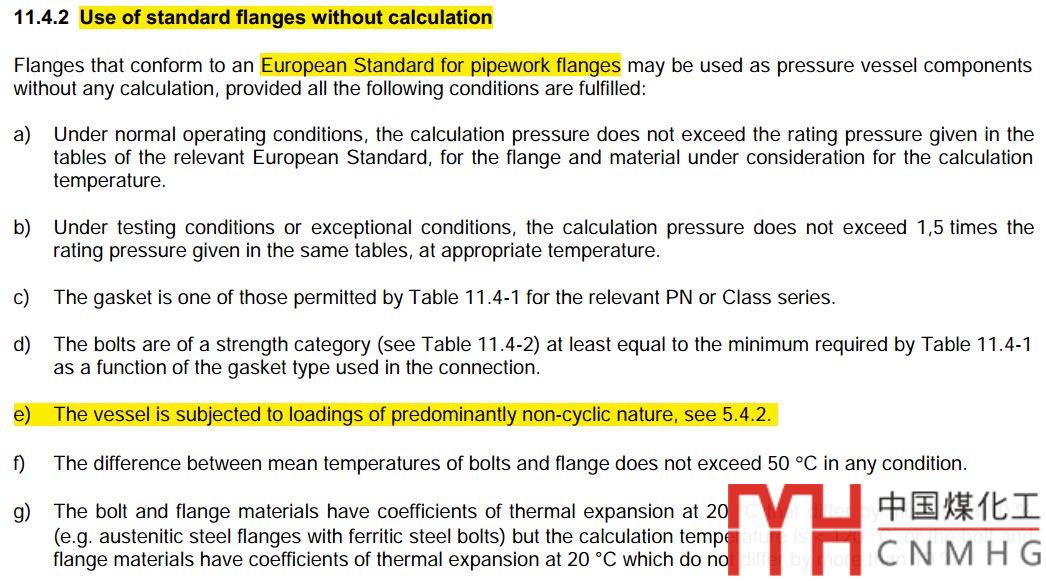

在EN里，11.4.2條，管法蘭不適用于疲勞容器，但是未明確如何計算。

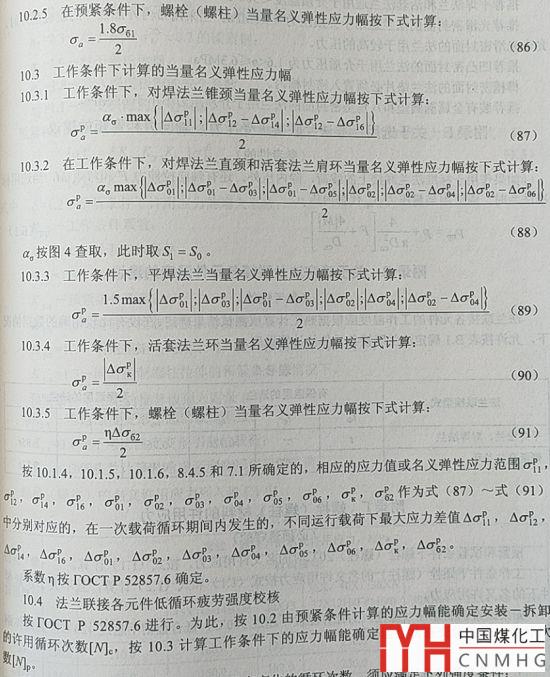

俄羅斯的規范中，有法蘭疲勞的公式計算方法，詳見《壓力容器全模型 ANSYS分析與強度計算新規范》一書。

在實際設備分析時，一些朋友帶著管法蘭做疲勞分析，很多時候管法蘭的邊界條件是錯的，只是把管法蘭當做一個加強圈在用，導致管法蘭的應力幅很小，管法蘭的結果完全不可信。

用FEA的方法用來判斷法蘭標準件，顯得復雜且低效。

實際情況，在疲勞情況下，對于法蘭肯定是有影響的，只是影響大小如何考量。

個人見解

個人認為，管法蘭疲勞是可以豁免的。

在實際操作中，大多數設計人員是不會(huì )建管法蘭模型的，一般法蘭就是直接查表得到MAWP，具有一定的工程實踐可靠性。

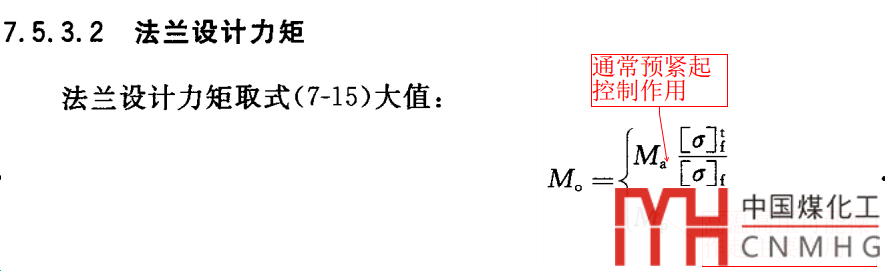

另一方面，考慮管法蘭如果按照公式計算，絕大多數都是由預緊狀態的設計力矩Mo控制了法蘭的厚度。

用設計力矩Mo去核算法蘭各個截面的應力，相當于用預緊工況核算各截面應力，那么就相當于操作工況的壓力波動并不影響法蘭的計算和法蘭的應力。

按照疲勞校核條件，兩個操作狀況應力相減得到的應力最大值去核算疲勞壽命，這樣相當于一般情況下，應力差的最大值為0，也就不用考慮疲勞了。（實際上會(huì )肯定有應力波動，只是貢獻的影響比預緊小。）

個人推測，這也是ASME為什么不明確說是否可以豁免。

EN13445的不可豁免，可能因為它計算法蘭有兩種方法，一種是waters法，一種是按照泄漏率來計算，兩種方法計算結果不同，也不能說操作對法蘭沒有影響，所以就要求計算。

假如管法蘭不用考慮疲勞，設備其他部件提高M(jìn)AWP，其實設備不用做FEA，按照規則設計規范，也可以得到可靠的設計。

不論最終采用哪種方法，起碼在設計人心里，這樣設計出來的厚度是安全可靠的。

結束語

1. 通過按照規范提高設備的MAWP來豁免疲勞是一個比較好的工程方法，牽涉的專業少，若果經濟性無問題，實現起來容易。

2. 管法蘭是否可以豁免，還需要規范明確。一般情況下，當然希望管法蘭能夠豁免，或者能夠用簡單的方法判斷管法蘭是否能夠承受疲勞。比如參考俄羅斯的方法，用程序解決管法蘭以及其螺栓的應力分析問題。
