常壓矩形容器E型計算

常壓矩形容器可以依據NB/T47003.1-2009 第8節和標準附錄的算例進行設計，如果尺寸較大，一般采用垂直和橫向聯合加固型（E 型）結構。E型的計算步驟一般如下：

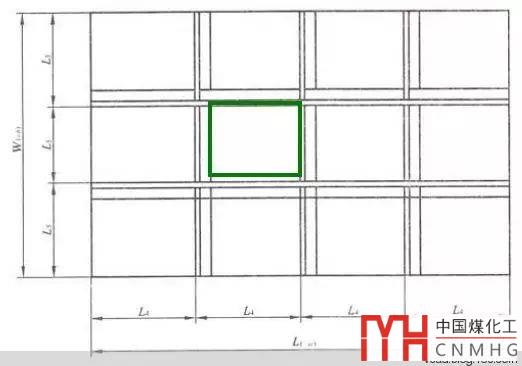

1. 先按照C 型計算垂直加固柱。此時，設計計算的矩形板如下中紅色區域，故取A=Lp（需假定），B=H。計算的內容包含：加固柱的最大間距，同時核算Lp 值；加固柱所需截面系數；

2. 頂邊加固件設計。頂邊加固件型式：平頂/拉桿/敞口。若為平頂或拉桿型式，則Hc=總高，Lc=Lp，若為敞口型式，則由于中間的垂直加固件無支撐，所以不能起加強作用，Lc只能取總長。計算的內容：頂板加固件所需要的慣性矩。

3. 壁板設計。設計計算的矩形板如上圖中藍色區域，故取A=Lp，B=hi。計算的內容：橫向加固圈所需的慣性矩、壁板計算厚度、壁板計算最大撓度、壁板許用撓度。

4. 頂板設計。若為平頂，則需要計算頂板厚度。其尺寸取最大的小方塊的邊長。若為拉桿支撐，則還需校核拉桿。計算的內容：頂板厚度、頂板加強筋。注意當所需慣性矩為負時，代表不需要加筋板。

5. 底板涉及。底板設計分為：整體支撐與型鋼支撐。當底板整個表面被支撐時，底板最小厚度常用4mm~6mm（或與壁板等厚），同時考慮腐蝕裕量來確定。；型鋼支撐時，需要計算底板厚度與型鋼的最大跨距。

E 型結構為垂直型（C 型）與橫向型（D 型）綜合體，需要根據具體結構確定計算公式中A 和B 取值，以保證計算的準確性。每次試算中需要多次查表得到系數α和β，手動計算比較繁瑣。所以編寫EXCLE表格求解比較方便。

此表格的有點是：

1. 針對頂邊加固件型式-平頂/拉桿/敞口，底板為整體支撐與型鋼支撐，均可用一個程序完成，適用性廣泛。

2. 本計算書可計算最大到7層的矩形容器。當層數與模板不一致時，可在第三段采用拉單元的方法得到其他層數的計算。

3. 所需輸入參數極少，自動查詢并插值系數α和β。省卻手動查找插值的麻煩。

4. 加固段推薦間距，加固圈數量等輸入項都有推薦值。

5. 可格式完美的打印A4的計算書。
