VCAD查詢模塊

VCAD為施工圖的繪制做了大量的工作，對于圖紙的各個方面都有非常多的創(chuàng )新，詳見下圖。

本文為您介紹VCAD關于數據查詢方面的工作。為了方便對于數據查詢，VCAD對一些常用的數據進行了整理和使用，使得能夠迅速找到想要的數據。下面對查詢模塊的功能介紹如下：

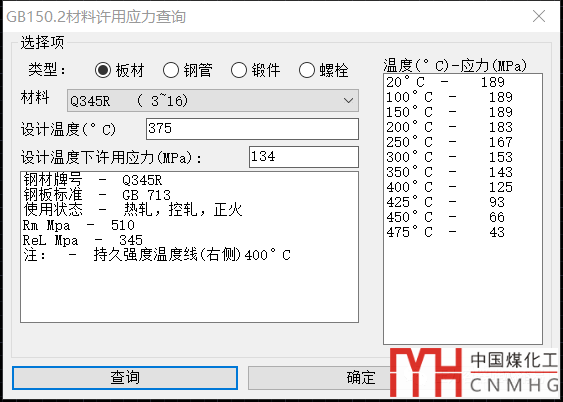

1. 材料許用應力查詢。根據GB/T150.2-2011的材料部分，查詢板材，鋼管，鍛件，螺栓的許用應力，并可以根據溫度插值。

2. 高溫屈服強度查詢。根據GB/T150.2-2011的表B.1~8，查詢板材，鋼管，鍛件和螺栓材料的高溫屈服強度，并根據溫度插值。

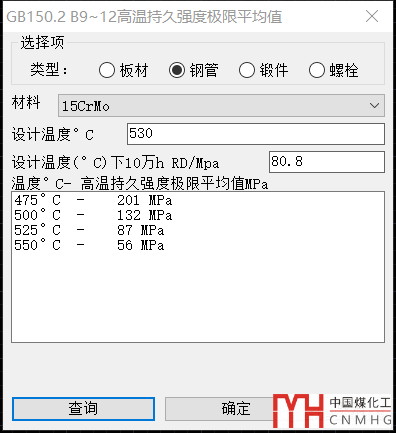

3. 高溫持久強度極限平均值查詢。根據GB/T150.2-2011的表B.9~12，查詢板材，鋼管，鍛件和螺栓材料的高溫持久強度極限平均值，并根據溫度插值。

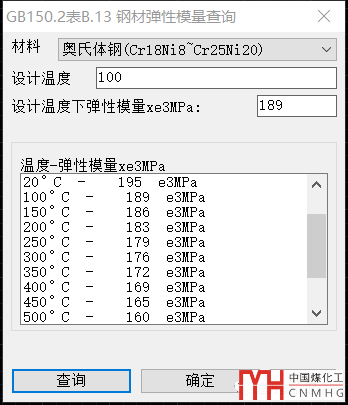

4. 彈性模量查詢。根據GB/T150.2-2011的表B.13，查詢碳鋼，CrMo鋼，奧氏體鋼，雙相鋼等材料的彈性模量，可自動插值。

5. 鋼材平均線膨脹系數查詢。根據GB/T150.2-2011的表B.14，查詢碳鋼，CrMo鋼，奧氏體鋼，雙相鋼等材料的平均線膨脹系數，可以自動插值。當輸入長度和溫差時，還可以計算膨脹量。

6. 焊材選擇查詢，根據NB/T 47015-2011制作。

相同鋼號鐵基材料推薦選用的焊接材料。

不同鋼號鐵基材料推薦選用的焊接材料

不銹鋼復合鋼常用焊接材料推薦表

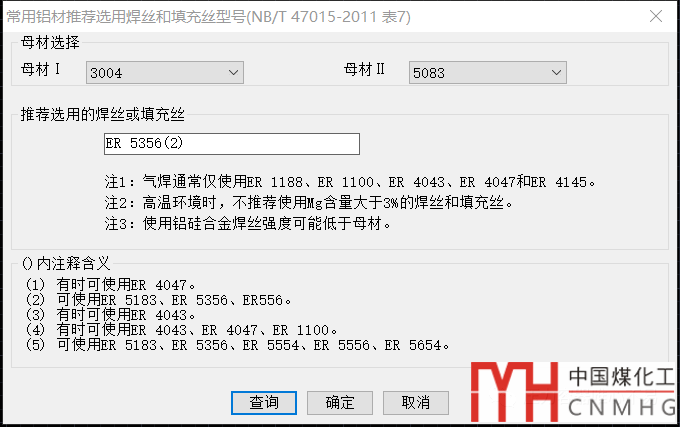

常用鋁材推薦選用焊絲和填充絲型號

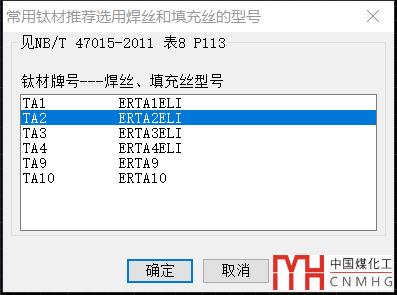

常用鈦材推薦選用焊絲和填充絲型號

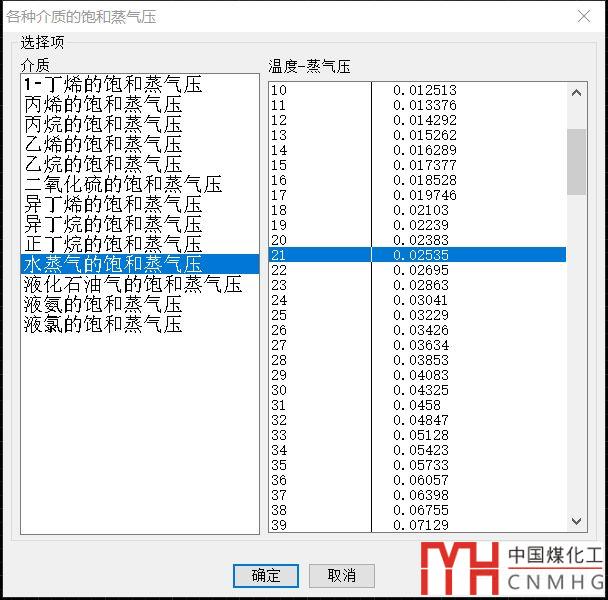

7. 各種介質的飽和蒸氣壓查詢

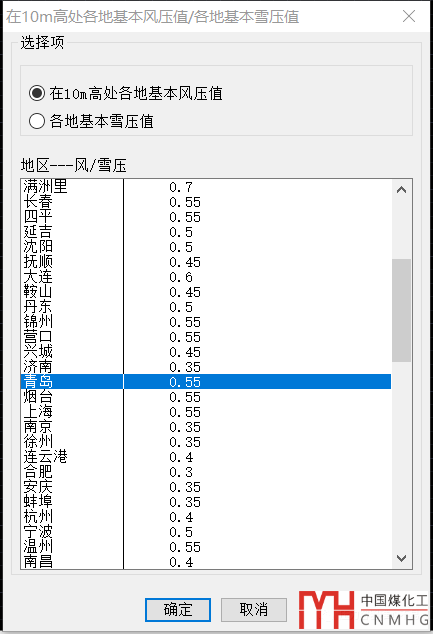

8. 10m高處各地基本分壓值/各地基本雪壓值

9. 墊片系數m，比壓力y值對照表。將HG20592~26035-97的編制說明中的my值也列在其中。

10.螺栓，螺柱，螺母數據查詢。根據HG/T 20613和HG/T20634的數據來查詢管法蘭的螺栓螺母數量，重量，標準號等信息。

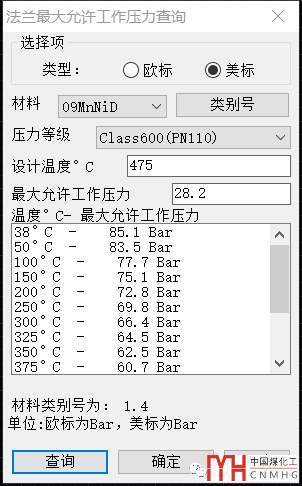

11. 管法蘭的最大允許工作壓力查詢，可自動插值。

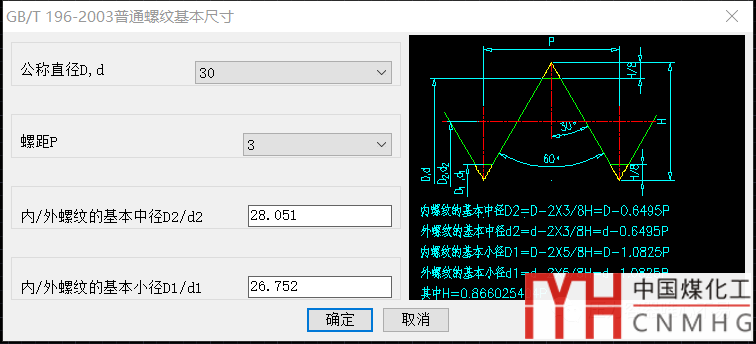

12. GB/T 196-2003普通螺紋基本尺寸查詢

13. 支座處殼體允許彎矩查詢，經過三次插值得到允許彎矩。非常方便。

14. 扳手空間查詢

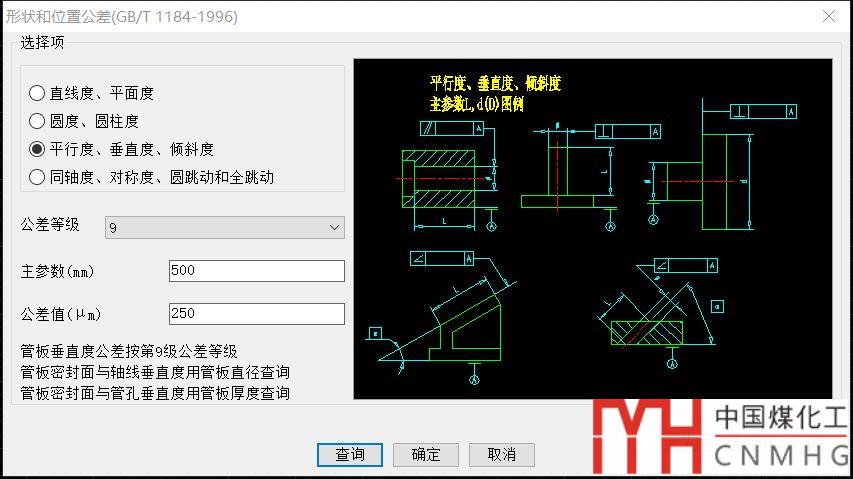

15. 形狀和位置公差查詢，常用于查詢管板密封面和周線垂直度公差以及管板密封面和管孔垂直度公差。

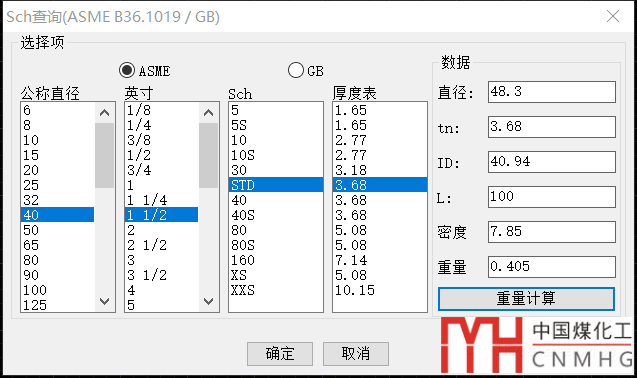

16.Sch查詢

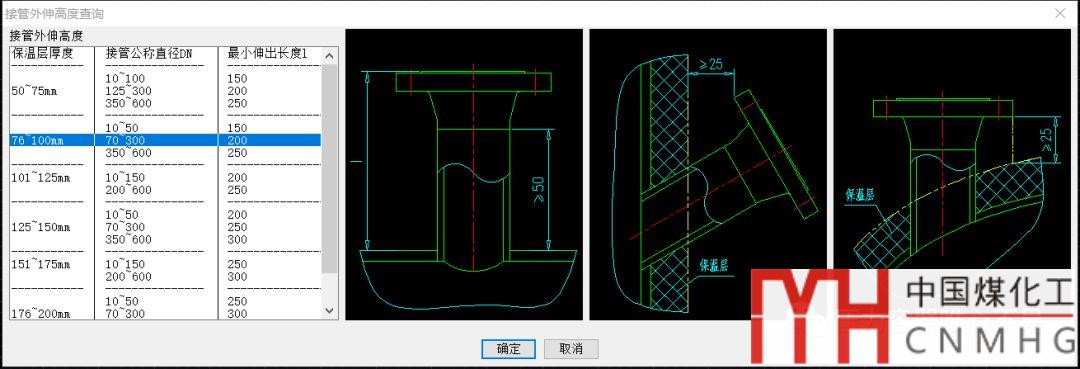

17. 接管外伸高度查詢

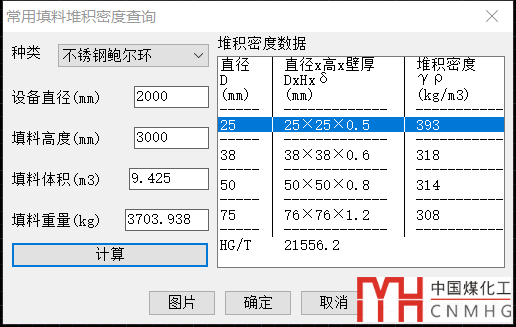

18. 常用填料堆積密度查詢

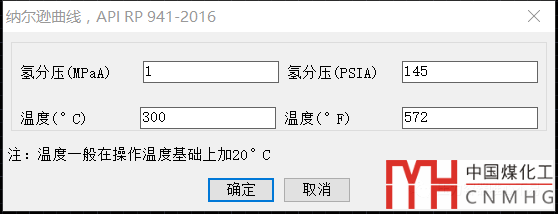

19. 納爾遜曲線查詢，根據API 941-2016，形成DWG的納爾遜圖。

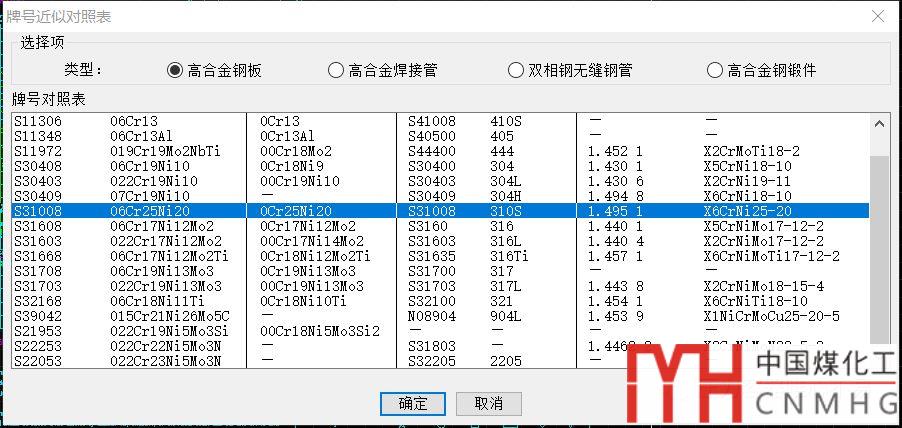

20.牌號近似對照表

VCAD的查詢還不止如此，在畫圖模塊中查詢也能獲得相應的數據，以設備法蘭墊片模塊為例，不但能夠繪制主視圖和詳圖，還能在不畫圖的情況下，獲得墊片的各種數據。
