如何構建初步工藝流程

由化學反應過程生成新的化工產品的工藝過程，至少包括三步：化學反應、反應前原料預處理以及反應后產物分離。所以，在進行初步工藝流程構建的時候也就必須完成這三部分，由于沒有進行真實模擬，所以文獻的查詢及數據的權威性就顯得至關重要。

關鍵數據

原料與產品：需要知道原料準確組成，以及產品的國家標準（優等品、一級品、合格品之類的）。原料的組成決定原料預處理的工藝，產品需要達到的純度及雜質要求則影響產物分離的工藝。

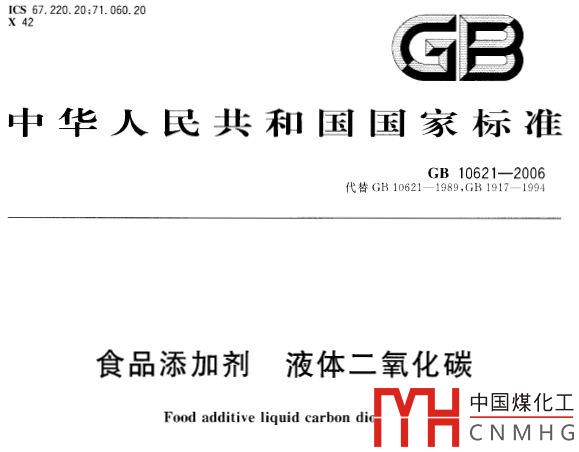

食品級二氧化碳國家標準

反應動力學：反應動力學的數據決定工藝模擬的準確性，同時也決定反應出口物料的組成，所以建議在查找動力學方程的時候盡量采用權威期刊上的數據。需要注意的是，文獻上的動力學表達可能千奇百怪，由于我們自身專業知識有限，有一些動力學數據可能無法準確進行處理并輸入到Aspen當中，所以在尋找動力學數據的時候推薦采用冪指數動力學（Power-Law型）或者非均相催化反應動力學（LHHW型）形式的動力學方程，這樣在模擬的時候較好處理。

反應進料要求：每一個工業上進行的反應對原料的純度和雜質都有要求（純度可能影響反應的程度和溫度的控制，雜質可能影響催化劑的壽命），所以必須查找到反應對進料的要求，這個數據和原料數據則共同確定了原料預處理工藝所需要達到的水平。

反應出料大致組成：在查找動力學的時候，需要注意查找反應出料的組成（未反應的原料、產物、副產物），此數據和產品數據共同確定產物分離的工藝。

工藝架構

由于初步工藝的反應部分不需要進行架構，所以只需要知道反應進料要求與出料組成即可。在進行原料預處理以及產物分離部分工藝的架構時，依靠的還是文獻查找，不過對于工藝這方面，如果能在專利方面找到相應的處理流程，就可以省去很大一部分設計分離順序的工作。由于《初步設計說明書》要求有工藝方案的對比，所以工藝處理方案必須要查找到多種，通過比較來確定孰優孰劣。

簡而言之，原料預處理和產物分離工藝的架構就是多個分離單元有順序的連接，也即分離序列的設計。關鍵點在于分離方法以及分離順序的選擇，完成這兩個部分也就完成了工藝的架構。

分離方法的選擇：

1、按順序列出所有組成的沸點、熔點等物理性質（判斷能否利用沸點差等性質進行分離）；

2、明確進料物流的相態，看看能否利用相態進行分離（例如液固混合物使用過濾、沉降等）；

3、能用輸入能量進行分離（精餾、閃蒸等），盡量不要用輸入質量進行分離（萃取等），因為輸入質量進行分離的工藝更為復雜；

4、慎重對待分離中高成本分離設備的選用。

分離順序的選擇：

對于多組分的分離，應使用分離序列設計方法設計出合理的分離順序，以保證整個分離過程的安全性和經濟性。1983年Nadgir和Liu優化開發了有序試探法，該部分由于內容較多，請點擊"閱讀原文"查看文章：分離序列設計：有序試探法。

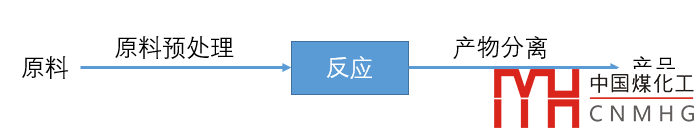

預處理和產物分離工藝架構完成后我們就可以發現：原料經過預處理達到反應的要求后，通過發生化學反應生成產物，然后再經過產物分離得到最終產品。從原料到產品，整個工藝的初步流程構建就圓滿完成了。
