化工控制系統淺析——精餾塔復雜控制

咱們書接上回，前文已經介紹完精餾塔簡單控制方案，可以滿足一般正常的生產需求，獲得持續穩定的運行效果。但“一母生九子，九子各不同”，為滿足具體工藝條件，化工廠中的精餾塔可不都是那么規規矩矩，不必說變徑的汽提塔，涼爽的深冷塔，高大的乙烯塔，帶側線的常減壓，也不必說戊二醛在分子精餾塔中逸出，乙醇在共沸精餾塔中富集，乙腈萃取塔忽然把碳五原料分離開了，單是節能的創(chuàng )新性的隔壁塔，就有無限趣味。本文就以下四個相對容易理解的情景，簡單介紹幾種精餾塔復雜控制方案，更復雜具體的情況，還需要再此基礎上加以改進、靈活變通。

生產過程中難免會(huì )遇到進料量波動劇烈的情況，為提高精餾塔運行穩定性，需要提高控制精度：可以引入進料量F的靜態前饋控制信號，與原有溫度反饋控制系統共同組成前饋-反饋控制系統。當進料量變化時，V(L)做出相應變化以保持V/F(L/D)不變，或者D(B)相應變化保持D/F(B/F)不變。

質量控制具有產品不合格立即停止出料的優點，可以嚴格保證產品質量，當回流罐容積較大時控制滯后較大?？梢砸氘a(chǎn)品流量D(B)的前饋信號，與原有的溫度反饋控制系統，液位反饋控制系統，組成“強制內部平衡的”前饋-反饋控制系統。產品流量D(B)變化時，前饋信號發揮作用，及時對回流量L(V)產生控制作用，不必等待液位L_D(L_B)發生變化。

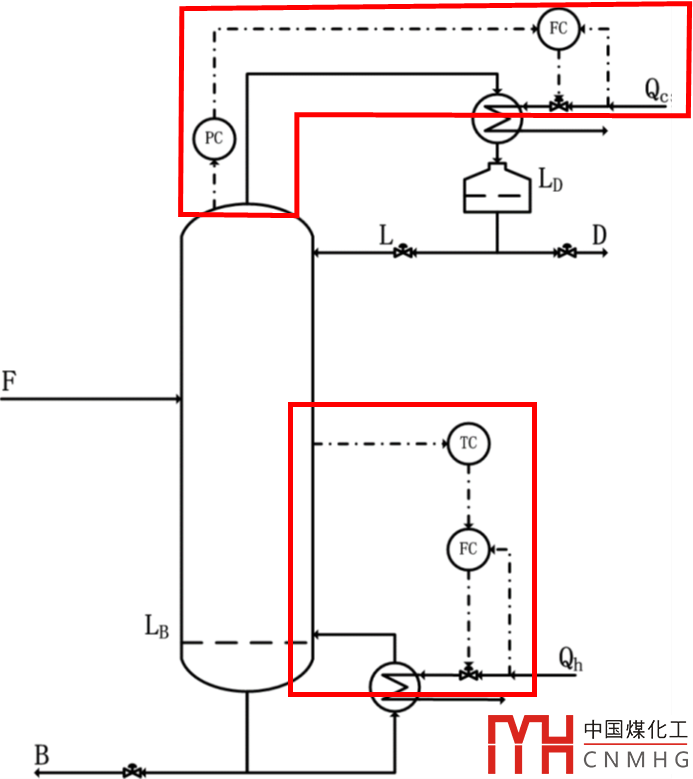

在工業生產中由于管網壓力波動，可以對冷劑流量和再沸器加熱蒸汽量產生干擾，影響精餾塔回流比和再沸比，進而影響產品純度?？梢砸氪壙刂葡到y，選取流量本身作為副變量，將管網壓力波動納入副回路之中。

液泛等非正常操作給裝置運行帶來巨大隱患，甚至容易誘發全廠安全事故，造成重大人員和財產損失。以下為防止液泛控制圖，液泛成因是液相負荷過大，其顯著表現是塔壓差激增，故選擇塔壓差為間接指標，采用選擇性控制系統：正常操作時，溫度控制器控制再沸器加熱蒸汽量；當液相負荷過大時，低選器切換至由壓力控制器控制再沸器加熱蒸汽量，防止液泛情況發生。

以上四個案例涵蓋了大多數精餾塔復雜控制搭建思路，實際應用需要結合具體設備操作條件，合理變通可以獲得更高質量的控制效果，為設計和模擬增添嚴謹性。但，以上控制方案，真的可以滿足現代化工控制需要嗎？化工控制是一個系統工程，牽一發而動全身，以上控制方案只是一個局部的點，點到面的擴展并非簡簡單單、一帆風順（畢竟面到點是降維打擊），更全面細致的整體介紹，敬請期待……
