2024年最新管道燃氣安全常識培訓課件丨30頁pptx

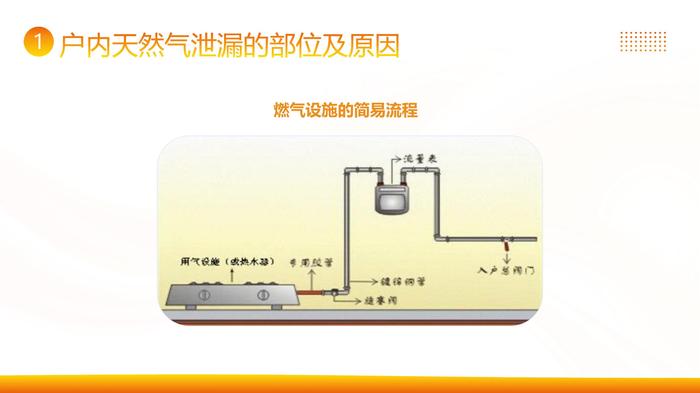

管道燃氣安全常識Common Sense Of Pipeline Gas Safety安全第一 預防為主 生命寶貴 安全第一目錄第一部分戶內天然氣泄漏的部位及原因第二部分燃氣設施安全隱患分析戶內天然氣泄漏 的部位及原因2024年管道燃氣作業安全常識燃氣設施的簡易流程主要因管道外壁銹蝕穿孔引起，一般多發生在比較潮濕的穿墻、穿樓板部位。另外擅自將戶內管道作為負重支架以及管道的隨意拆改也會(huì )造成螺紋連接部位的泄漏。由于腐蝕、磨損和密封材料老化所致。主要由中間軸密封件老化引起，一般集中發生在使用時間較長的老表上，并易受溫度變化的影響。橡膠墊老化所致。1. 主要硬件燃氣設施的泄漏管道泄漏閥門泄漏燃氣表泄漏表接頭泄漏2. 器具及軟管的泄漏器具泄漏膠管泄漏器具在未使用狀態下的泄漏，多與器具回火和雜質造成閥體關閉不嚴有關。由于臺式灶（不具備熄火保護功能）操作使用不當造成的跑氣，如點火失誤、中途熄火以及其他原因造成的直跑。因老化龜裂造成的膠管或連接處漏氣膠管老化變硬在外力作用下松動脫落形成的開放式泄漏01020102拒絕安檢膠管老化爆燃事故鄰居聞到 未提示聽到議論 未在意脫落部位 在廚柜內難以發現拿放炊具 刮碰膠管關閉門窗年老怕風未裝喉箍膠管脫落燃氣泄漏灶具點火年齡大 嗅覺差3. 事件和因果因素的關系圖通過事件和因果因素圖來描述的一起因膠管脫落引發的天然氣爆燃事故。圖中說明該戶內爆燃事故涉及的原因有：4. 戶內天然氣泄漏的部位及原因圖例說明用氣安全由很多環節來保證，任意環節的失誤都可能造成嚴重后果。直接原因膠管脫落灶具點火間接原因膠管老化膠管的一端未用喉箍固定膠管脫落部位在櫥柜內難以發現該戶曾拒絕安檢人員入戶檢查當事人年齡大嗅覺遲鈍鄰居聞到氣味未提示房屋門窗關閉5. 家用燃氣具灶具熱水器烤箱燃氣飯煲燃氣火鍋01 灶具分類 02 燃氣熱水器分類\6. 燃氣具安裝特別注意事項管道燃氣安裝、維修、燃氣具安裝維修必須具有資質的人員安裝，其他人員不得進行。否則存在極大安全隱患。燃氣具安裝必須離開易燃易爆物體。沒有配置自動熄火保護裝置的燃具不能使用。嵌入式爐具安裝時必須保持燃氣管道經過的櫥柜通風，通風的目的一方面是提供燃燒所需新鮮空氣補充，另一方面是一旦燃氣泄漏，能及時揮發出來，家人能及時察覺，避免燃氣在櫥柜內聚集引發安全事故。010203為保證安全，熱水器不要安裝在衛生間內，只有平衡式熱水器或強制給排氣式熱水器才允許安裝在衛生間內。目前普遍存在將煙道式、強排式熱水器安裝在衛生間內，需盡快更換。直排式熱水器禁止使用。沒有安裝煙道的熱水器也是直排式熱水器，要立即停止使用。目前存在很多因為使用直排式熱水器造成安全事故的情況。爐具、熱水器使用年限最多為8年。燃氣種類不同必須使用不同的燃氣具，所以瓶裝液化氣爐具、熱水器不能使用于管道燃氣，否則存在極大的安全隱患。04050607燃氣燃燒時，環境提供助燃空氣量足以令可燃氣體燃燒，只產生二氧化碳和水份，是最理想的燃燒情況?；鹧娉释该鞯乃{色。燃氣燃燒時，環境未能提供足夠助燃空氣令可燃氣體燃燒，除產生二氧化碳和水份外，還產生一氧化碳。一氧化碳是無色無味，有毒性及不易察覺。7. 燃氣具燃燒穩定性01 完全燃燒02 不完全燃燒的危害性火焰經出火孔回縮到燃燒器頭部?jì)然蛟趪娍谔幦紵龝?huì )產生爆聲和噪聲和不完全燃燒，釋放大量的有害氣體?；鹧婷撾x燃燒器出口，在一定距離以外燃燒，若氣流速度再增大火焰被熄滅，則稱為脫火。這是極危險的燃燒，會(huì )使大量有毒燃氣散逸在空氣中，極易形成爆炸性氣體釀成事故。03 回火04 離焰———————————————— 出現以上現象時，應調小爐底的風門開度 ————————————————當空氣配比不夠，風門開度太小、新鮮空氣補充不及時，就會(huì )產生不完全燃燒現象。05 不完全燃燒火焰呈黃色、紅色、黑色————————————————— 出現此現象時，應調大爐底的風門開度—————————————————燃氣設施安全 隱患分析2024年管道燃氣作業安全常識戶內天然氣泄漏擴散形式戶內天然氣泄漏的危害性 戶內三種泄漏的危險性比較戶內天然氣泄漏 與 事故發生關聯度1231. 戶內天然氣泄漏擴散形式 天然氣的相對密度約為，比空氣輕，發生泄漏后在空氣中的擴散非?？?，不容易產生聚集現象。在戶內天然氣的擴散常會(huì )受到房屋結構、門窗開啟程度及氣候條件的影響。依據《城鎮燃氣設計規范》中的相關要求，面積小于2平方，高度小于2米（無窗或通風條件不具備）的簡易廚房不得安裝燃氣設施；地下室和較大型的工商業用戶宜安裝燃氣報警器或自動切斷閥門,木制房屋結構屋頂是不符合燃氣使用條件的。小提示2. 戶內天然氣泄漏的危害性天然氣雖然本身無毒，但在室內泄漏會(huì )降低空氣中氧的濃度，當天然氣含量達到10% 時，人會(huì )感到呼吸困難，濃度再高會(huì )有窒息的危險。 天然氣在泄漏后，會(huì )形成一個局部著火爆炸區，即使整個環境空間沒有達到爆炸濃度，這個局部著火爆炸區如果遇到火源，也會(huì )造成局部爆燃著火，并可能點燃附近的可燃物，引發火災。泄漏的天然氣在密閉空間內達到爆炸濃度，遇明火會(huì )發生爆炸。爆炸的破壞力與混合氣體的體積、濃度和房屋結構有關。爆炸造成損失和破壞的主要原因在于產生的高溫、高壓和沖擊波。經計算100㎡的住宅發生天然氣爆炸的破壞力與100kgTNT炸藥爆炸的威力相當。01 影響室內空氣質量02 局部爆燃03 爆炸3. 戶內三種泄漏的危險性比較戶內天然氣泄漏的情況隨泄漏的途徑、程度、時間和環境條件的不同呈現出較大的差異，下面以單元廚房為例，對三種泄漏的危險性作簡要的對比說明。假設廚房的面積為4㎡，高，門窗關閉，廚房?jì)任矬w所占的有效空間按10%考慮。通常情況下，泄漏量不超過 ／h ，天然氣的爆炸下限按5%計算，要達到產生爆炸的最少氣量，須連續泄漏1整天的時間。在現實生活中，即使是冬季，房間的換氣次數至少在1次以上，這在很大程度上減緩甚至根本無法達到爆炸濃度。正是由于自然通風的存在使得這種泄漏的危險性處于較低的程度。因此在日常生活中稍加留意，通常不會(huì )造成爆燃事故。但對于長期無人居住的空房戶來說還是比較危險的。01 燃氣設施、器具滲漏的危險性在單眼、旋鈕全開情況下，泄漏量約為 ／h，對于4㎡的廚房來說理論上小時能夠達到爆炸下限，考慮到自然換氣的影響，時間還要更長。通常情況下，人們會(huì )通過濃重的臭味發現問題，一般不會(huì )造成爆炸事故。但由于在泄漏過程中存在著一個局部著火爆炸區，如遇明火可能造成局部爆燃而引發火災。據統計，目前約有30%的燃氣用戶仍在使用這種灶具，對于使用不當造成泄漏的危險性應給與足夠的重視。(要購買帶自動保護熄火裝置的燃氣灶)02 臺式灶使用不當發生泄漏的危險性03 膠管脫落造成泄漏的危險性膠管脫落后，天然氣以3m3／h的流量泄出，4㎡的廚房只需10分鐘就能達到爆炸下限，半個小時達到爆炸上限?？紤]換氣次數的影響，時間會(huì )適當延長，但在這個時間段內一旦出現火源就會(huì )發生爆炸。因此膠管脫落造成的泄漏危險性最大的，不但會(huì )造成生命財產損失，甚至危及公眾利益和公共安全。通過以上三種泄漏危害性的比較可知，膠管脫落形成的泄漏危險性最大，是造成戶內爆燃事故的主要原因。這一點也被大量事實所證明。因此為了確保居民用氣安全，必須著重研究此種泄漏產生的原因，積極采取防范措施，最大限度地控制膠管脫落的發生。牢記報修電話：2225522、3369013 在開戶、通氣點火、安全檢查、安全宣傳等任何工作環節，不忘對用戶進行燃氣報修電話宣傳。燃氣安裝過程中，強調施工隊對戶內立管警示標志的張貼。開戶前，讓后勤物業下達通知，用戶各自檢查戶內立管是否存在改動。通氣點火前，檢查燃氣管道閥門是否處于“關閉”位置，做好嚴密性檢查。入戶檢查時查看有無私自拆除、改裝、遷移燃氣管道及設施，是否在燃氣設施上吊掛雜物。在用戶裝修時是否將燃氣表、燃氣管道進行密閉包裝。（家庭裝修時暗埋燃氣管道非常危險）為確保用氣安全，嚴禁將有燃氣設施的房間改為臥室及堆放雜物，或將燃氣設施置于潮濕的地方（如洗手盆下方）。4. 燃氣設施安全隱患分析01020304連接灶具的膠管必須采用合格產品，建議長度不要超過1.5M，對使用一年半以上的膠管應及時建議用戶進行更換。使用燃氣時，應開啟通風設施換氣或開窗通風。使用燃氣時家中須留人監管，做到“人走火滅”。 無檢測合格標識或與氣種不匹配的燃氣具禁止使用。050607可以對懷疑漏氣的地方可用肥皂水涂在管道上進行檢查，如發現冒氣泡，則此處就是漏點，并立即撥打搶修電話報修；嚴禁使用明火檢查是否有燃氣泄漏。發現室內燃氣設施或燃器具異常、燃氣泄漏、意外停氣時，應立即關閉閥門、開窗通風，在安全的地方切斷電源；嚴禁動用明火；切勿使用市內電話或無線電話、門鈴；切勿觸動任何電器開關，并及時撥打搶修電話報修。如果事態嚴重，應立即撤離現場，在安全的地方打119電話報警。注意：每次燃氣使用完畢要關閉燃氣閥，臨睡前檢查確保已經關閉燃氣閥。長期外出要關閉表前閥（戶內總閥）。0809105. 燃氣事故案例上海XX區發生煤氣中毒事故造成4人死亡20XX年12月7日上午網友報料稱，7日10時許，在本市XX區XX路XX弄XX號安美麗室居民家中發生煤氣中毒事件，新民網記者隨即趕往現場，并從自稱是死者家屬的人口中得知，此次事故造成現場4人死亡。事故原因是熱水器超期使用，熱水器老化。 案例一重慶:婆給孫洗澡時煤氣中毒雙亡，安全隱患不容忽視 案例二時間：20XX年10月28日 事故原因：使用直排式熱水器，洗澡時吸入直排式熱水器產生的一氧化碳，造成中毒。直排式熱水器禁止使用，如果不裝煙道就是直排式。使用燃氣必須保持通風。燃氣安全培訓管道燃氣安全常識。圖例說明用氣安全由很多環節來保證，任意環節的失誤都可能造成嚴重后果。天然氣與空氣形成混合物燃燒速度為9---12米/秒，在火災的情況下其燃燒速度更快，容易在瞬間形成立體燃燒，造成所有部位全部著火的格局 。因為天然氣熱值大，所以在燃燒時火焰溫度高達2800℃以上，天然氣中的甲烷和少量的氫氣在空氣中燃燒時，火焰最高溫度可達2130--2850℃，產生強烈的輻射熱，能使火源周?chē)浇目扇嘉镔|(zhì)很快著火，且燃燒面積迅速擴大 。6. 內容總結燃燒速度快火焰溫度高天然氣泄漏濃度比例危害濃度達到5%～15% 遇到明火發生爆炸濃度超過15% 遇到明火造成火災事故。濃度達到25～30% 造成人員中毒傷害管道燃氣安全常識Common Sense Of Pipeline Gas Safety安全第一 預防為主 生命寶貴 安全第一
