CAD進階練習圖（十四）

初學者可以先通過信息的菜單：初學入門>繪圖練習中找到之前發布的一些帶講解或視頻的二維和三維練習?；螯c(diǎn)下面鏈接打開索引目錄：

二維練習圖三維練習圖

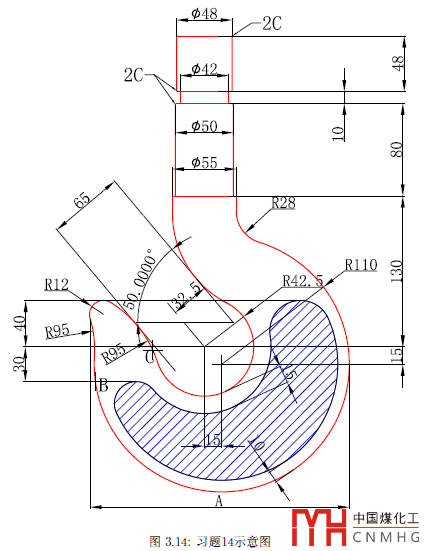

這種圖看起來復雜，只是需要一點耐心，將條件分析清楚，先后順序處理好就好。

可以自己畫一下，如果不會(huì )，再看一下答案和動圖。

答案：

1、A的長度：223.9903

2、BC的距離：54.5973

3、剖面線的周長：592.1140

4、兩個圓心的距離：110.6843

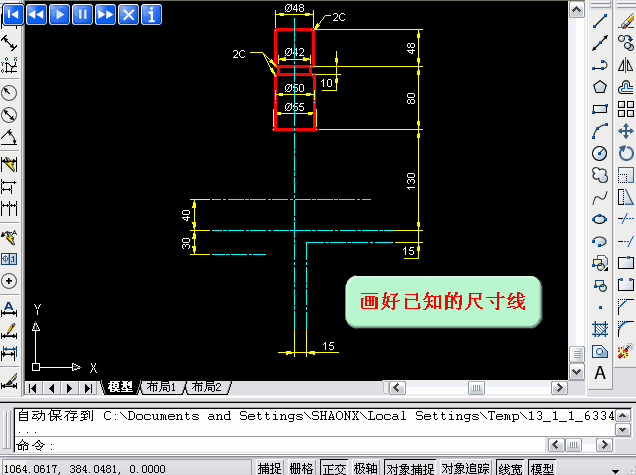

操作動圖如下：

注：由于信息只能直接發動圖，上面的播放、快進等按鈕不起作用！
