CAD進階練習圖（十）

初學者可以先通過信息的菜單：初學入門>繪圖練習中找到之前發布的一些帶講解或視頻的二維和三維練習?；螯c(diǎn)下面鏈接打開索引目錄：

二維練習圖三維練習圖

這張圖跟前兩個練習圖類似，只是在三個圓的基礎上有多了兩個圓，還是從那三個相切的圓開始，然后通過鏡像兩次得到上面兩個圓，后面的圖形按給定的條件依次畫就行了。

可以自己畫一下，如果不會(huì )，再看一下答案和動圖。

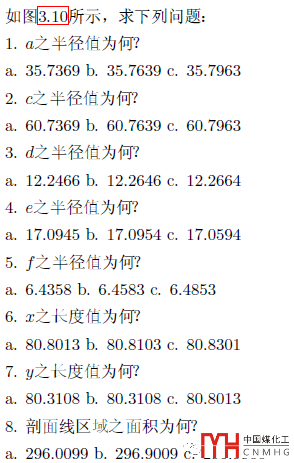

答案：

1、半徑a：35.7963

2、半徑c：60.7963

3、半徑d：12.2664

4、半徑e：17.0945

5、半徑f：6.4853

6、長度x：80.8013

7、長度y：80.8013

8、填充區域：296.9009

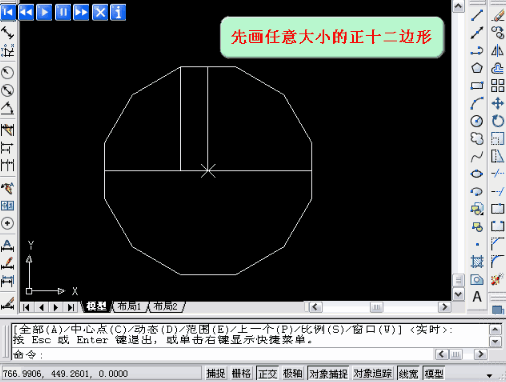

操作動圖如下：

注：由于信息只能直接發動圖，上面的播放、快進等按鈕不起作用！
