為什么CAD插入外部參照后圖形顏色跟原圖不一樣？
之前介紹過在CAD中插入外部參照后，可以在圖層管理器中修改圖層的顏色、線型、線寬、開關凍結等狀態，并且可以保存這些狀態，如果是這樣的話，外部參照圖形顏色跟原圖不一樣很好理解。但外部參照插入后并未修改圖層參數顏色就不一樣，或者VISRETAIN設置成0，也就是說外部參照跟原圖的圖層狀態是一致的，但顏色也不一樣，這是怎么回事呢？
怎么讓CAD外部參照與原圖的圖層狀態一致或不一樣？

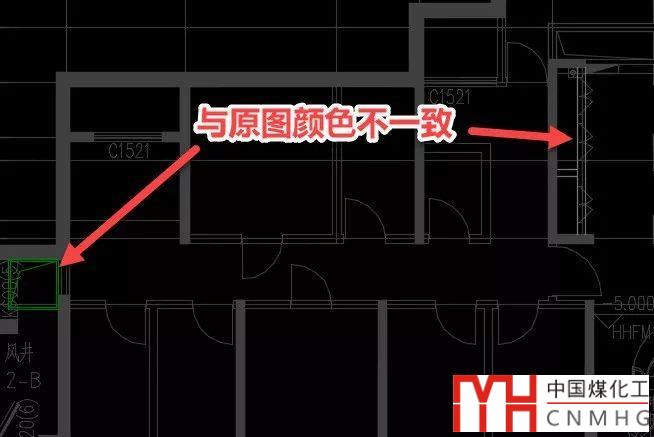

還是前幾天那位將原圖改成灰色后外部參照不變色的網友，在將VISRETAIN改成0以后，當時解決了問題，可今天又發現了新問題，原圖所有圖層都改成了灰色，而且圖形的顏色都是隨層，但插入到其他圖紙后卻發現有一些圖形變成了白色，還有一些圖形變成了綠色，如下圖所示。
一、問題原因
這些圖形到底跟其他圖形有什么不同？為什么在作為外部參照插入到其他圖形中會(huì )變呢？我們不妨打開它的原圖看一下這兩個圖形有什么特征。

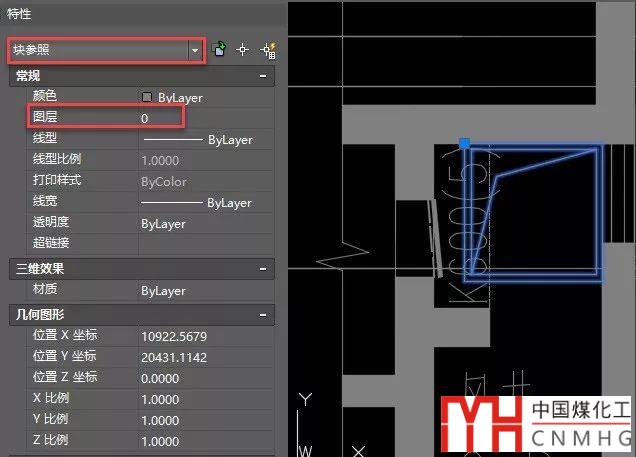

綠色的圖形是一個圖塊，選中此圖塊后，可以看到這個圖塊是被插入到了0層，如下圖所示。
而那些白色的線還在圖塊內部，需要進入塊編輯器去看它們有什么特殊之處，如下圖所示。
這個圖形也在比較特殊的圖層：Defpoints圖層。這個圖層是標注自動創(chuàng )建的圖層，默認不打印，于是很多人將不需要打印的圖形直接放到這個圖層上。

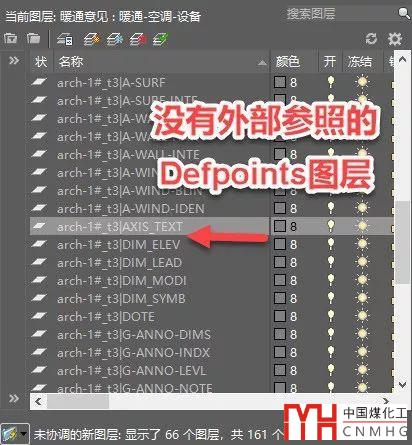

為什么這兩個圖層上圖形會(huì )出現插入外部參照后跟原圖不一致的現象呢？我們打開插入外部參照后的圖紙，打開圖層管理器，可以看到外部參照插入后，外部參照的圖層名前都會(huì )加上外部參照的圖紙名，但仔細觀察會(huì )發現，外部參照的0層和defpoints并沒有單獨列出來，如下圖所示。
也就是外部參照圖中Defpoints圖層和0層上的圖形被放到當前圖的0層和Defpoints圖層上，雖然原圖中這兩個圖層被設置成了灰色，但當前圖中仍然是白色，因此這些圖形會(huì )變成白色。
那0層上的圖塊為什么又會(huì )變綠色呢？雖然圖塊是在0層，但由于外部參照被插入到一個綠色的圖層，外部參照的一些特性也類似于圖塊，如果內部圖形在0層，在插入其他圖層時，這些圖形就會(huì )在插入的圖層，如下圖所示。
原因現在弄清楚了：在插入外部參照時，0層和Defpoints圖層會(huì )合并到當前圖，如果外部參照圖中這兩個圖層顏色設置與當前圖不同，而這兩個圖層上有圖形的話，這些圖形就會(huì )變色。
二、解決方法
解決方法說起來很簡單：就是將0層和Defpoints圖層上的圖形移動到其他圖層上。但實際操作起來卻不并不那么簡單，上面我們也看到了，有些是獨立的圖塊和圖形，有些圖形還在圖塊內部，而且還只是圖塊的一部分，要想修改，必須用參照編輯或塊編輯到圖塊內部進行修改；此外，放到Defpoints圖層上的通常是想顯示但不想打印的圖形，要想保持這種特點，還需要新建一個不打印的圖層，讓后將這個圖層上的圖形移動到新建的圖層上。
也就是說這些圖形如果分散到圖中不同位置，不同圖塊內部，還沒有辦法進行批量處理，只能先整體處理，然后再針對每個圖塊分開處理。

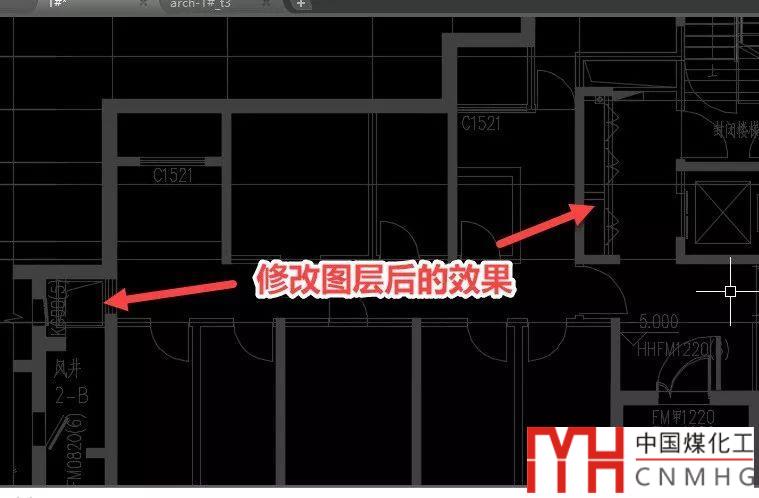

在這里可以利用一些圖層工具，如圖層隔離、取消圖層，或者利用快速選擇或過濾選擇來選擇圖形，然后在圖層下拉列表中選擇新圖層。將所有0層和Defpoints圖層上的圖形移動到其他圖層后，保存參照原圖。然后重載外部參照，可以看到外部參照圖形的顏色都變成了灰色，如下圖所示。
因為圖形類型和情況不同，選擇和切換圖層的操作這里就不再詳細介紹了。哪位網友說他沒法將圖形移動到新的圖層上，我不知道什么情況，而且移動后還出現了圖形移位的現象，這可能就是其他原因了，我這里試了還是正常的。只要目標圖層不是凍結的，被移動的圖形不在鎖定圖層上，應該是可以成功的。
CAD圖層工具介紹
在CAD中如何快速選擇相同或類似的圖形、圖塊？
什么是CAD的快速選擇(qselect)？CAD的快速選擇怎么用？
CAD選擇過濾器的運算符怎么用？
小結
之前也介紹過0層和Defpoints圖層是比較特殊的圖層，但并沒有強調這兩個圖層在插入外部參照時的特殊性。如果圖紙不作為外部參照插入到其他圖紙中，在0層和Defpoints上畫圖或放圖形都無所謂，如果圖紙要作為外部參照插入到其他圖紙，就必須要注意了，不要將圖形放到這0層和Defpoints兩個圖層上。
以上技巧適用于A(yíng)UTOCAD和類似的CAD軟件。
