如何將部分圖形暫時隱藏？使用對象隔離、隱藏！

CAD提供了圖層的開關、鎖定、凍結等基本功能，可以根據根據需要控制圖層的顯示和編輯狀態。此外還提供了圖層隔離等工具，可以一次性將選定對象以外的圖層全部關閉，使圖面變得更簡潔，方便對選定的圖層上的圖形進行編輯。

在A(yíng)utoCAD高版本（也許是2010）及浩辰CAD 2012增加了對象隔離和隱藏的功能，也就是我們可以只隱藏被選定對象，或者隱藏選定對象外的其他所有對象。

當圖面復雜是，為了能夠集中精力于某一范圍，抑或是不想誤改已繪制完畢的區域，通常是利用圖層功能將不想關注或不想被誤操作的區域隱藏，但圖層操作并不總 是能滿足需要，比如，如果想將下圖中白色框選區域進行隱藏或隔離，由于選中的區域所包含的圖元可能在任何圖層上都有分布，這時候，使用圖層功能就難以達到 想要的效果了。

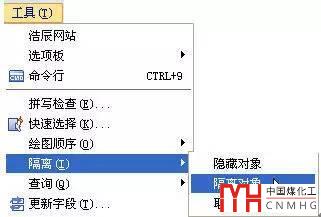

為此，利用對象隱藏、隔離功能，只需選定操作對象及范圍后，在下拉菜單中后右鍵菜單中選擇隔離的相關命令，就可以將部分圖形暫時隱藏。

在A(yíng)UTOCAD和浩辰CAD高版本的狀態欄右下角增加了燈泡狀的隱藏和隔離按鈕，通過單擊此按鈕可以快速隔離和取消對象隔離，操作更加方便。

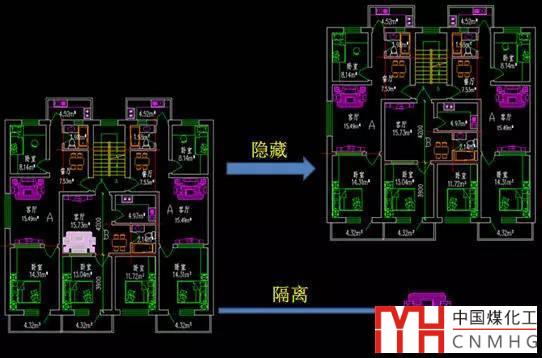

隱藏和隔離的不同效果如下圖的示，如果想取消隱藏或隔離，只需選擇“工具>隔離>取消對象隔離”便可。

上圖中的情況還不能充分體現對象隔離或隱藏的益處，如果很多圖形交織在一起，有些圖形不需要進行編輯，但會(huì )對編輯有干擾時，可以先將影響選擇對象隱藏，或將要參與操作的對象隔離出來。

此功能可以讓用戶直接隔離、隱藏選定對象，不用考慮對象所處圖層，在有些情況下比操作圖層來得更方便快捷。

此技巧適用AutoCAD、浩辰CAD等類似的CAD軟件。
