CAD的設計中心有什么作用？

設計中心（DesignCenter）是CAD中的一個非常有用的工具，AutoCAD或浩辰CAD等多種CAD都有，界面類似。設計中心與Windows的資源管理器類似，但不同的是他可以瀏覽查看圖紙的內部數據，如圖層、線型、圖塊、外部參照等內容，可以將位于本地計算機、局域網或因特網上的圖紙中的圖塊、圖層、外部參照和用戶自定義的圖形內容復制并粘貼到當前繪圖區中。同時，如果在繪圖區打開多個文檔，在多文檔之間也可以通過簡單的拖放操作來實現圖形的復制和粘貼。粘貼內容除了包含圖形本身外，還包含圖層定義、線型、字體等內容，我們可以講設計中心中瀏覽到的圖層、線型等拖放到當前圖中。通過設計中心不同圖紙的樣資源可得到再利用和共享，提高了圖形管理和圖形設計的效率。

按CTRL+2即可打開設計中心，通常使用CAD設計中心可以完成如下工作：

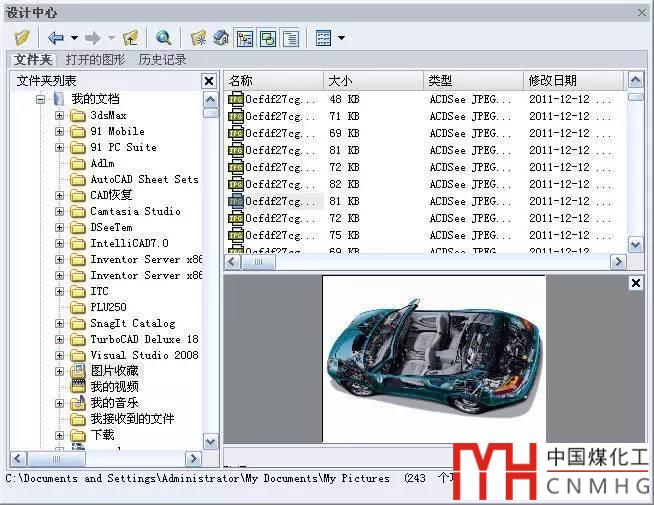

(1)瀏覽和查看各種圖形（DWG/DXF）圖像文件(BMP/JPG/TGA等)，并可顯示預覽圖像及其說明文字。瀏覽圖形和圖像文件效果如下圖所示：

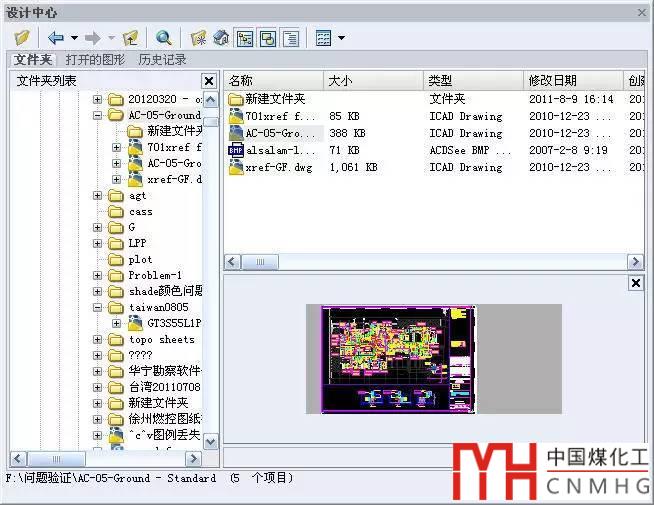

(2)展開打開或瀏覽到圖形文件的各種數據，如圖層、線型、標注樣式、文字樣式、圖塊，可將標注樣式、文字樣式直接復制粘貼到其他圖形中，還可以直接將圖塊插入到當前圖形中。瀏覽圖形中圖塊數據效果如下圖所示。

(3)將圖形文件(DWG)從控制板拖放到繪圖區域中，即可打開圖形；而將光柵文件從控制板拖放到繪圖區域中，則可查看和附著光柵圖像。

(4)在本地和網絡(luò )驅動器上查找圖形文件，并可創(chuàng )建指向常用圖形、文件夾和Internet地址的快捷方式。

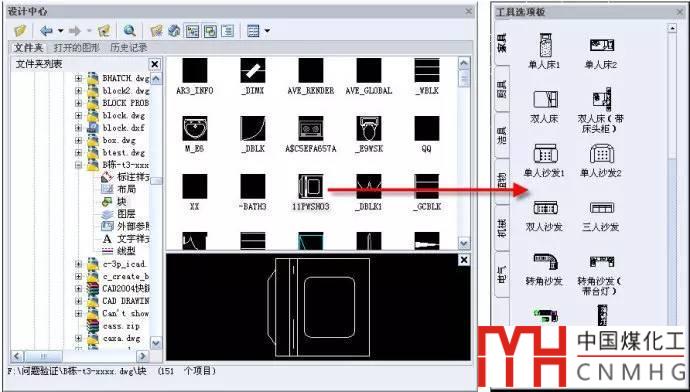

(5)可以在設計中心中選擇打開或未打開圖形中的圖塊，將這些圖塊拖動到工具選項板中或右鍵創(chuàng )建新的工具選項板，如下圖所示：

上面只是簡單介紹了設計中心的用法，你可以先試試，看看哪些功能用得上。

此技巧適用AutoCAD、浩辰CAD等類似的CAD軟件。
