如何利用和修改CAD多行文字的樣例文字？

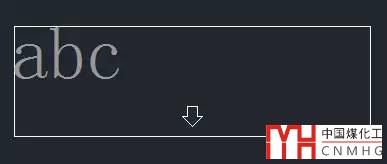

在CAD中執行多行文字MTEXT(t)命令后，當我們用光標拖動確定多行文字的范圍時，在左上角會(huì )顯示“abc”三個字母，如下圖所示。

平時我們可能沒有太關注這幾個字母，其實從這幾個字母讓我們可以了解文字設置的一些信息，比如文字高度是否合適、文字樣式是否正確，這幾個字母被稱為多行文字的樣例文字。

在確定多行文字范圍的另一個角點前，不僅會(huì )顯示這個樣例文字，同時命令行會(huì )告訴我們當前的文字樣式和文字高度設置。通過樣例文字和提示信息我們可以判斷設置是否正確，如果不正確，可以輸入下面提供的選項來修改相關設置，如下圖所示。

在上面的例圖中，樣例文字幾乎看不到，命令行提示文字高度是0.2，通常文字的打印高度是2.5或3，如果圖紙比例是1:100的話，這個字高就應該是250或300，0.2確實太小，因此導致根本看不到樣例文字。遇到這種情況首先就是要輸入H回車，將文字高度設置成合理的值。

多行文字字高的設置方法

當文字高度設置合理后，樣例文字的顯示效果可以幫助我們判斷文字樣式（字體）是否正確。因為我們經常要輸入中文，英文字母并不能讓我們準確判斷文字樣式是否正確，為了更好地發揮樣例文字的作用，可以編輯一下樣例文字，在樣例文字中加入中文。

修改樣例文字的方法很簡單。CAD提供了一個變量：MTJIGSTRING，MT表示多行文字MTEXT，JIG表示CAD的拖動操作中的預覽效果，STRING是字符串的英文，這樣就比較容易記住了吧。你可以最多輸入10個字母、漢字或數字。如果你不想顯示樣例文字，可以輸入“.”。

設置的方法如下：

1、在命令輸入MTJIGSTRING后，回車，出現下面提示：

輸入 MTJIGSTRING的新值，或輸入 . 表示無 <"abc">:

2、輸入你想設置的文字，如：CAD小苗，回車，就完成了設置的修改如下圖所示。

修改完后我們再來創(chuàng )建一個多行文字，看看效果如何，如下圖所示。

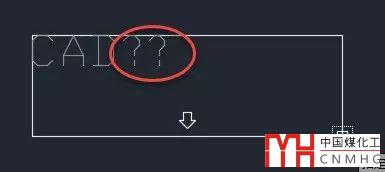

假如當前的文字樣式不支持中文，中文就會(huì )顯示為問號，如下圖所示。

如果看到樣例文字顯示上述效果，明顯文字樣式不符合要求，我們可以換文字樣式或編輯文字樣式的字體。

當發現文字樣式不對時，可以直接輸入S回車，輸入要使用的樣式名。如果記不住文字樣式的名字或覺得輸入麻煩，可以先確定多行文字范圍，然后在彈出的多行文字編輯工具欄或面板中去設置文字樣式。千萬不要等發現中文被自動替換成宋體以后再去修改文字樣式，這時你會(huì )發現宋體的文字不會(huì )隨文字樣式的改變而改變。

如何更改CAD文字的文字樣式？為什么換了樣式后有些字體仍不變？

如果不換文字樣式的話，就需要先退出多行文字編輯器，先編輯好文字樣式ST的字體后再來輸入多行文字。

CAD的文字樣式應該如何設置？

CAD的SHX字體與操作系統的True Type字體有什么不同？

CAD大字體什么意思？何謂形文件？詳細講解CAD的字體文件分類

很遺憾！并不是AutoCAD所有版本的多行文字的樣例文字都支持加入中文。我試了AutoCAD2011和2014，2011版就無法輸入漢字，只能輸入數字和字母；2014版就可以支持將漢字作為樣例文字了。我可以確定2011以下版本的樣例文字不支持漢字，2014以上版本可以支持漢字，至于2012和2013，如果大家有用的，可以試試，是否支持請留言。

我試了一下浩辰CAD，浩辰CAD的樣例文字也支持中文，而且還可以輸入10個以上的字符。

以上技巧適用于A(yíng)UTOCAD高版本、浩辰CAD等類似的CAD軟件。
