CAD為什么不能填充？

網上看到不少人問這樣的問題，這么問真不知如何回答，因為所給信息太少。最近通過信息和群跟一些網友交流后，有些原因比較明確了，但并保證所有情況都弄清楚了，因為有時不能填充并沒有任何提示。這里將將我遇到的一些情況列舉一下，大家遇到問題的時候可以看看到底屬于哪一種情況，如果不屬于下面某種情況的話可以再單獨交流。

填充時沒有任何錯誤提示，就是看不到填充

這種情況碰到過很幾次，就是圖紙中無論什么樣的區域，無論什么樣的填充圖案和比例，操作一切正常，但填充完卻看不到任何圖形。

多數人遇到這種情況會(huì )感到很奇怪，如果你對CAD足夠了解就不會(huì )奇怪了。

遇到這種情況，可以首先畫一個標注，或者畫一條帶寬度的多段線，你會(huì )發現標注的箭頭也會(huì )變成空心，多段線也會(huì )變空心。

如果是這樣，你反倒不用擔心了!

CAD中提供了一個變量控制填充的顯示，當圖中密集的填充比較多，影響了操作性能的時候，是可以通過將填充的顯示關掉來提高顯示和操作速度的。

要想讓填充顯示出來，只需做簡單的設置即可。設置方法有兩種：

一種是到選項對話框中設置參數。

二是直接輸入命令，調整變量的值。

下面給大家介紹這兩種方法。

一、設置選項

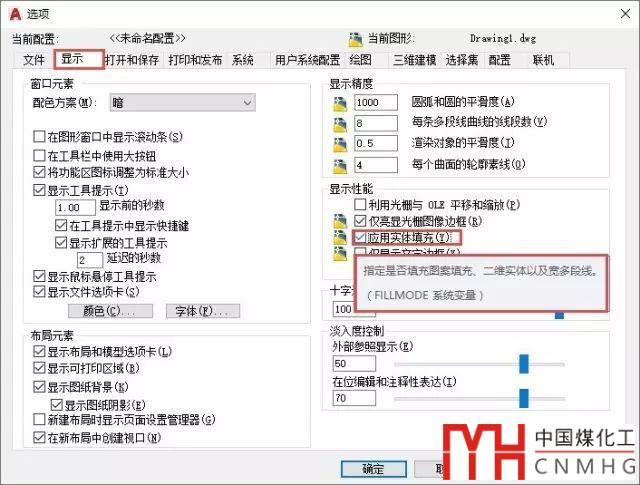

輸入OP，回車，打開選項對話框，單擊頂部的“顯示”選項卡，勾選“應用實體填充”選項，單擊“確定”，關閉選項對話框。

當我們光標停留在“應用實體填充”選項上時，CAD高版本會(huì )提示此選項的作用和相關的系統變量，控制填充顯示的系統變量是FILLMODE。

二、輸入命令

控制填充顯示的系統變量是FILLMODE，比較長，記住或輸入都比較麻煩，CAD同時提供了一個簡單一點的命令：FILL。

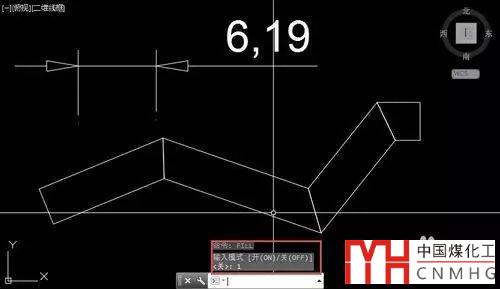

輸入FILL，回車，命令行會(huì )提示輸入模式為ON或OFF

CAD命令選項提示ON或OFF時，我們可以輸入ON或OFF，也可以輸入1或0。

輸入1，回車，就可以完成選項的設置。

在設置完選項或變量后，會(huì )發現填充箭頭和多段線以及之前的填充并沒有顯示出來，但如果現在再進行填充，填充應該可以正常顯示了。之前繪制的填充之所以沒有顯示，只是沒有重新生成顯示數據。

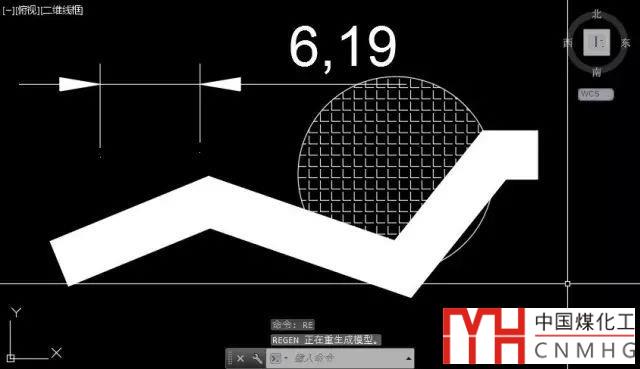

輸入RE，回車，標注箭頭、寬多段線和填充就都顯示正常了。

之前遇到這種圖紙的人顯然不知道有選項可以控制填充的顯示，所以應該不是他們自己修改了設置，估計是不小心點了這個選項或者是裝了什么工具、插件在執行過程中設置的，但由于異?；蚱渌驔](méi)有恢復正常繪制。

--下面是廣告，非本文圖片--

邊界不封閉導致無法填充

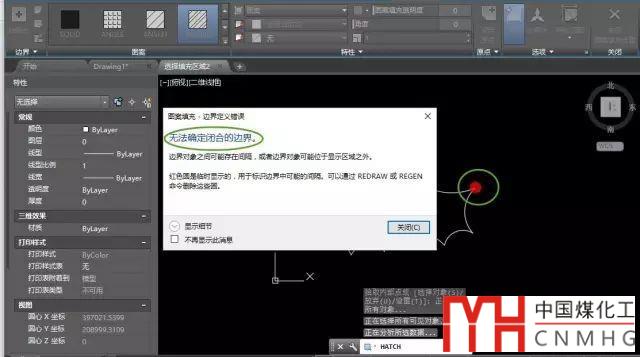

有時填充的邊界很復雜，在繪制的過程中由于沒有采用捕捉或其他精確定位方式，導致邊界線上有細小的缺口，不放大根本看不出來。在拾取區域創(chuàng )建填充時，卻會(huì )無法填充，這種狀況會(huì )彈出非常明顯的提示，在高版本CAD中甚至會(huì )將有間隙的地方用紅點標記出來，如圖所示。

這種狀況有兩種解決方法：

一、找到有間隙的位置，編輯圖形將圖形連接起來。

二、設置填充的間隙值，讓填充允許的間隙值大于間隙的寬度。

建議當然是用第一種方法，用這種方法問題解決得比較徹底。但如果用的是CAD低版本，雖然提示邊界沒有封閉，但并不告訴你什么位置沒封閉，你要一個個放大連接點去查看斷開的位置，如果間隙特別小，檢查起來是很麻煩的。

這種方法需要根據圖形的具體情況具體處理，所以這里不再詳細介紹，重點介紹一下第二種方法吧。

設置填充允許間隙的方法也有兩種：

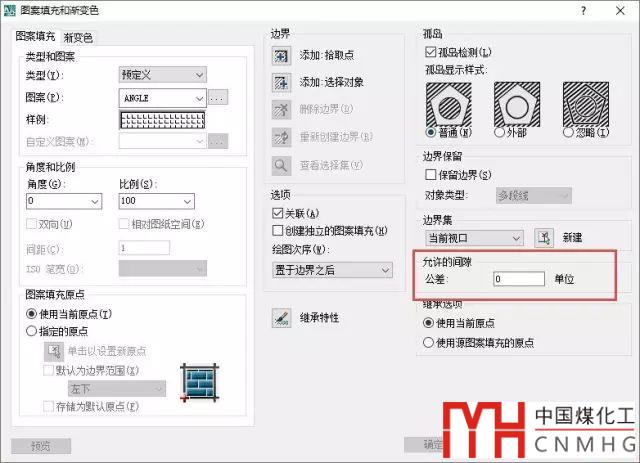

一、直接在填充面板或對話框中設置。

二、直接設置變量：HPGAPTOL的值，兩者效果是相同的。

高版本的填充面板中這個參數隱藏得比較深，低版本CAD中如果你的填充對話框沒有顯示參數，可以單擊一下填充右下角的箭頭按鈕，將對話框徹底展開。

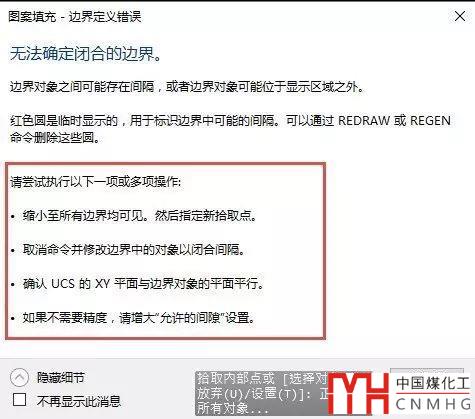

其實彈出上面的提示并不只因為填充邊界沒有封閉，還有可能填充的邊界沒有在當前坐標系的XY工作平面上，這些可能性和解決方法其實在高版本CAD彈出的提示對話框中已經說明了，單擊“顯示細節”就可以看到可能的原因和建議的解決辦法，如圖所示。

里面說了三種原因：

1、邊界沒有全部顯示在當前視圖中。這個情況CAD通?？梢蕴幚?，除非所選區域有些邊界線在視圖外很遠的位置，如果確實有邊界在視圖外，可以先縮放讓邊界全部顯示后再填充試試。

2、邊界不封閉，上面已經說明了解決辦法。

3、邊界跟當前坐標系的XY平面不平行，如圖所示，這就需要將UCS設置到跟填充邊界平行，或者將填充邊界調整到跟UCS平行了。

填充區域過小或比例設置過大

如果我們填充的區域非常小，填充圖案的單元尺寸比較大，或者比例設置得很大，如果填充的一條線都無法繪制到填充區域內，填充就會(huì )不正常。

在CAD低版本，例如AUTOCAD 2007中就會(huì )直接提示：無法對邊界進行圖案填充。如圖所示。

如果出現上述提示，請先檢查一下圖形的尺寸和填充的比例，如果圖形的尺寸特別小，例如上圖中圓的半徑只有2，但填充比例設置的卻是100。

解決辦法：

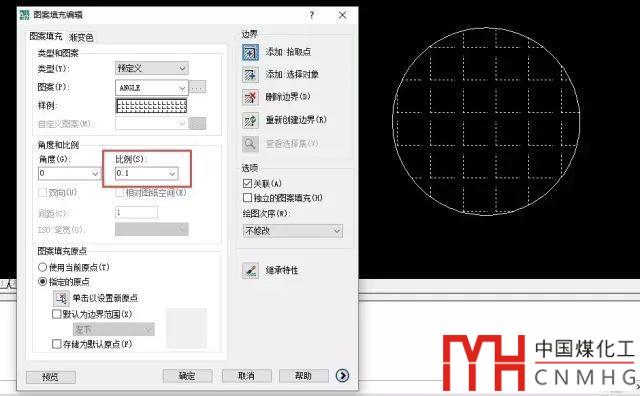

如果圖形尺寸是正確的，尺寸就是非常小，那就只有將填充比例調整得更小一些，比如使用公制模板創(chuàng )建的圖紙中個半徑為2的圓要想填充圖案看起來比較正常，可以將比例設置為0.1左右，如圖所示。

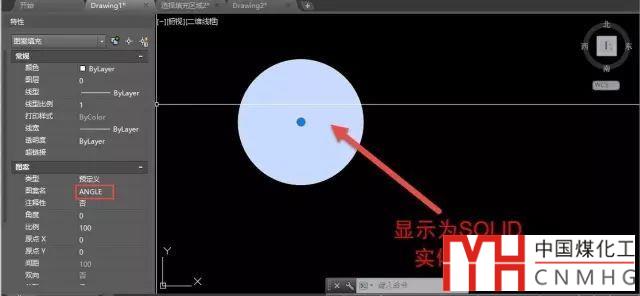

在CAD高版本，這種情況不會(huì )提示無法對邊界進行圖案填充，而是直接會(huì )用SOLID填充顯示來替代，如果看到填充圖案并不是我們設置的圖案，也應該意識我們填充圖案的比例是設置得過小或過大了。

填充區域非常大、比例設置過小

如果填充區域非常大，例如一些市政規劃圖，圖形的長度經常都是幾十甚至幾百米，但填充時如果忘記了調整比例，采用了默認的比例1的話，填充時也會(huì )異常。

如果是在CAD低版本中遇到這種情況同樣會(huì )無法填充，如圖所示。

命令行給出的提示是：圖案填充間距太密，或短劃尺寸太小。

這個提示的意思就是如果按照當前的區域和填充圖案的比例，最終會(huì )產生的填充單元數過多，線的數量過多。前半句好理解，后半句：短劃線尺寸太小的意思是指填充圖案內部定義有問題，線定義得太短，大家如果用的是CAD自帶的填充，通常不會(huì )有這個問題。

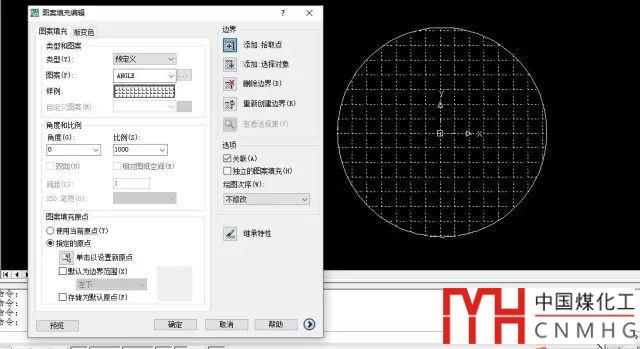

所以遇到這個提示，我們要先想一下填充區域的尺寸大概有多大，比如上圖中圓的半徑是50000，我們可以將比例設置為1000左右，如圖所示。

還有一種簡單的方法，如果我們使用的是比較標準的圖案，可以先將填充圖案比例設置得跟打印比例一致，如果效果有差距，再進行適當的調整。

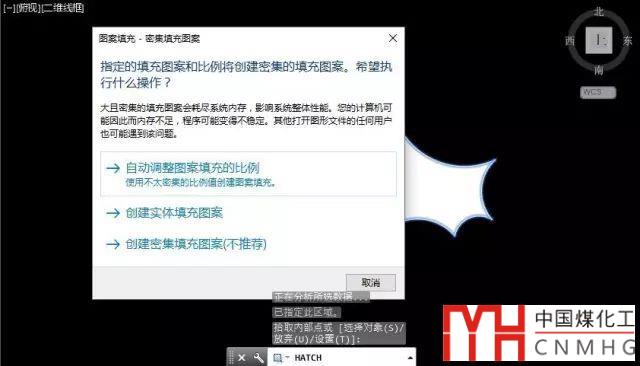

高版本CAD為了不讓填充失敗后大家要重復進行填充操作，當填充圖案過密時，會(huì )進行相應的處理，剛開始是直接顯示為SOLID實體填充，到高版本會(huì )提示問題并給給出幾種建議，如圖所示。

你有三種選擇：自動調整圖案比例，替換成實體填充，維持現有比例進行密集填充。如何選擇取決于你的需求，如果確實你的比例設置不合理，你需要調整比例；如果這里根本不需要線性填充，就替換成實體填充（SOLID）；如果你的比例設置是正確的，而且填充區域確實非常大，那就可以維持不變。

我見過有初學者不知道用SOLID填充，而直接用密集線性填充設置極小比例模擬實體填充效果的。兩者不會(huì )影響圖紙保存時的大小，但密集的線性填充會(huì )生成大量顯示數據，導致操作性能極具下降，這也是CAD為什么再密集填充時建議換成SOLID實體填充的原因。所以該用SOLID填充的時候一定不要用線性填充來模擬。

為什么圖紙很小，卻打開很慢或操作很卡？

高版本CAD中當一個填充中線的數量超過一定數值就會(huì )強制顯示為SOLID實體填充，這個變量是HPMAXLINES，默認值是1000000。

如果你的填充因為密集而顯示成SOLID填充的話，這說明你的填充的線條數已經超過1000000，這時你必須要想一下是要將比例調整大，或者直接換成SOLID填充，而不要以為CAD處理錯了。

小結

上面總結出了無法填充或者填充不正常的幾種可能性，其實還會(huì )有其他可能，比如填充邊界比較復雜，與其他線有重合或邊界線本身有重疊線，也有可能導致填充不正常甚至無法填充。有時候雖然可以正常填充，但后面卻發現填充有問題，比如說填充沒有面積特性，或者填充無法修剪，之前就遇到過類似現象。

為什么有些填充查詢不到面積？

為什么CAD填充無法修剪？

要想正常填充，除了要設置合理的比例和圖案外，最重要的是精確繪圖，避免出現不相連、重疊、交叉等各種問題，填充出問題的可能性就會(huì )變小。

有時候問題問得越簡單越難回答，比如CAD怎么安裝不上、圖紙為什么打不開、CAD為什么會(huì )推出、CAD為什么無法填充等等。因為越簡單，就有更多的可能性。所以大家在提問時最好能提供更多的信息，這樣更利于分析和解決問題，可以讓別人更容易、也更有可能幫到你。

• 以上技巧適用于A(yíng)UTOCAD和浩辰CAD等同類軟件

• 不同軟件、不同版本處理方式并不完全一樣，參數的默認值也會(huì )有所不同
