CAD提高教程-你是否真的了解CAD的多段線（PLINE）？!

多段線是由直線段和（或）弧線段組成的一種圖形對象，在實際繪圖中用得比較多，因為是一個整體，編輯處理方便，多段線還可以設置寬度，并且可以直接查詢面積和長度參數。

下面介紹幾種跟多段線相關的知識點，檢驗一下你是否真的了解多段線！

你知道多段線可以設置成不同線寬嗎？你知道多段線可以用來畫箭頭嗎？

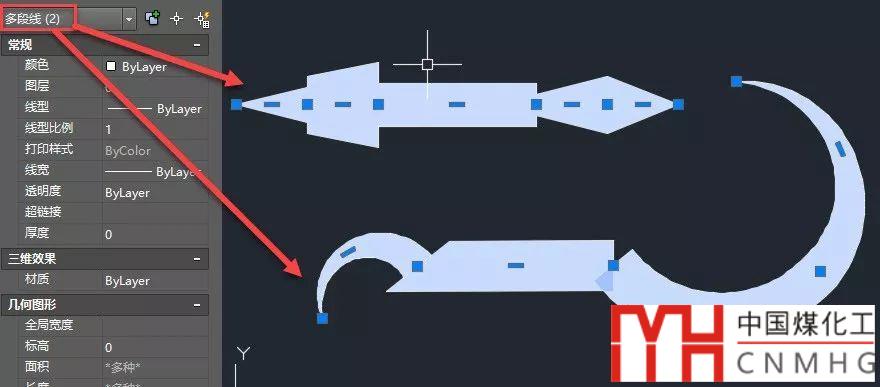

大家都知道多段線可以設置寬度，但不少人不知道多段線的直線段或弧線段時都可以將起點和端點設置成不同寬度，利用這種特征，我們可以繪制成箭頭或其他形狀的平面圖形。

如果多段線各個點的寬度一致，在特性面板中會(huì )顯示全局寬度參數。如果寬度不一致，全局寬度會(huì )顯示為空，輸入一個全局寬度可以讓各點寬度恢復一致。

多段線的半寬和寬度參數有什么區別嗎？

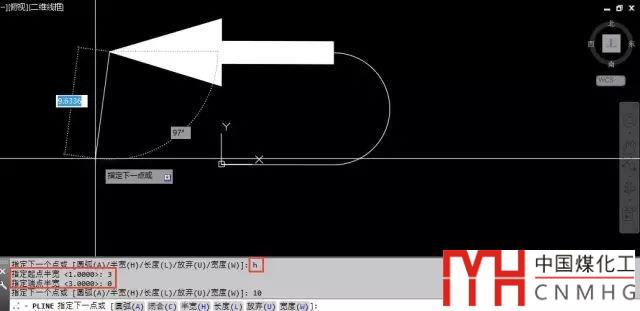

繪制多段線的時候，發現多段線有寬度W參數，還有一個半寬H參數，這兩個參數作用不同嗎？

半寬和寬度參數的作用是相同的，都是用來設置多段線的寬度，只是讓我們可以根據不同的已知條件來選擇用哪個參數。在特性面板（CTRL+1）中可以看到多段線并沒有半寬參數。

為什么打開圖紙直接畫多段線就有寬度？

有時候我們打開一張圖紙后畫多段線，并沒有設置寬度，但畫出來的多段線就有寬度是怎么回事？

當設置了多段線寬度后，最后一個寬度值將被記錄下來，下次繪制的時候會(huì )自動使用這個值，而且這個值還會(huì )跟圖紙一起保存，變量名稱=PLINEWID。想將寬度恢復為零，在繪制多段線的時候重新將寬度設置成0就可以了，當然也可以直接將PLINEWID變量的值設置為0。

你知道用多段線怎么畫圓嗎？

圓無法設置寬度，有時我們需要能設置寬度的圓，但圓用編輯多段線PE命令也無法轉成多段線，只能用多段線來畫圓，方法有兩種：

一種是用圓環DONUT(DO)命令來畫圓，畫出來的就是帶寬度的圓形多段線。

一種是用多段線來畫，確定起點后，先輸入A，回車，轉換為圓弧繪制模式，我們可以利用半徑或其他參數繪制一段圓弧，然后直接輸入CL（閉合），回車，就得到一個圓形的多段線。

CAD快速入門（九）：繪制多段線

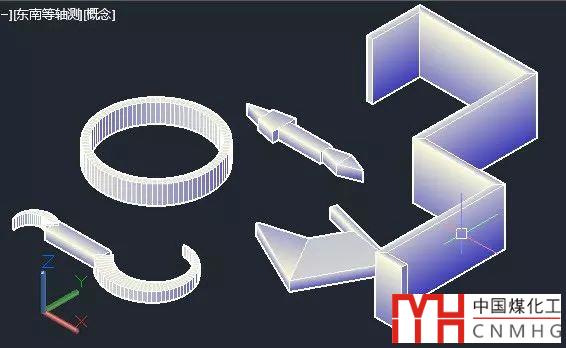

你知道多段線用來模擬三維模型嗎？

下面這些圖形都是多段線你相信嗎？

其實不光多段線，其實直線、圓弧、圓等二維圖形有一個厚度參數?？梢酝ㄟ^(guò)設置厚度THICKNERSS值，讓所有二維圖形繪制時就帶上厚度，也可以在這些圖形繪制后到特性面板中修改厚度值。

為什么我畫的CAD圖形有厚度？如何設置CAD圖形的厚度？

你知道有哪些命令能畫出多段線？

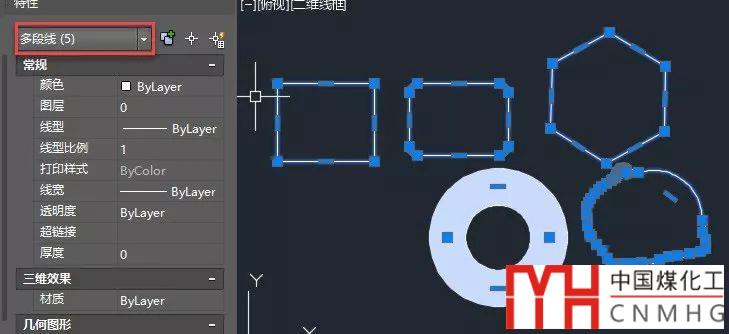

在CAD中除了PLINE以外，還有幾種圖形其實也是多段線，只是形狀相對比較特殊，繪制時的參數和方式也各不相同，如矩形REC、多變形POL、圓環DO、修訂云線REVCLOUD。利用這些命令繪制的圖形如下圖所示。

橢圓也能畫出多段線，只是先需要將PELLIPSE設置成1，不過繪制出來的是二維多段線。

至于什么是二維多段線，這個倒不重要，遇到類似問題的時候可以看下面的文章。

怎么將二維多段線轉換為普通多段線？為什么有時候轉換不成功？

橢圓如何轉換成多段線

你知道多段線設成虛線時默認是每段分開生成的嗎？

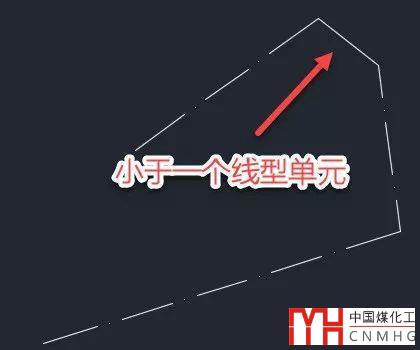

當多段線被設置為虛線時，不知道你注意過沒有，每一段直線或圓弧的虛線都是重新計算的，先計算每段能放多少個虛線單元，放不下一個單元的部分就會(huì )在兩端補上實線，如果其中某條線段長度小于一個線型單元就會(huì )直接顯示為實線，如下圖所示。

要想讓虛線將多段線作為整體進行排列，需要在特性面板或用編輯多段線PE命令打開線型生成參數，如下圖所示。

CAD怎樣在多段線的短線上顯示線型？多段線的線型生成是什么意思？

小結

上面這些知識點你知道多少？這些知識點是否對你有幫助？

關于多段線使用技巧和知識點還有不少，比如多段線提供的多種弧線段繪制方式怎么使用，多段線和其他圖形之間怎么轉換等等，這里就不再介紹了，如果感興趣可以自己研究一下，可以看看CAD的幫助，也可查看一下信息中之前發布的一些關于繪制和編輯多段線的文章。
