CAD創(chuàng )建圖塊時需要注意的問題

創(chuàng )建圖塊的操作看起來很簡單，選擇對象，執行創(chuàng )建圖塊的命：BLOCK(B)，設置相關參數，確定，就可以了。

要想創(chuàng )建出理想的圖塊，需要從繪制圖形時就開始規劃，而且創(chuàng )建圖塊時更需要注意一些關鍵參數，如果忽略了某些參數，在后期插入和使用圖塊的時候就會(huì )遇到很多問題，再回頭來修改就很麻煩了。

這里就將創(chuàng )建圖塊時的一些注意事項和容易出現的問題簡單總結一下，希望大家，尤其是初學者能認真地看一下。

一、將圖形放在正確的圖層上

在創(chuàng )建圖塊前圖形放在哪個圖層對于未來插入圖塊有很大的影響，之前就遇到過多個因為圖塊中圖層設置不合理導致的問題，比如說關閉其他圖層卻發現圖塊消失或其中的某些圖形消失了，圖塊內的圖形的顏色是隨層（BYLAYER）的，但圖形的顏色卻跟圖塊所在圖層不一致。

為什么在CAD中凍結圖層后,其他圖層上標注箭頭消失了？

要決定如何設置圖形的圖層，首先要了解圖塊和圖塊中圖層處理的幾個基本原則。

1、插入圖塊時，圖塊和圖塊中的圖形不一定都在當前圖層，這取決于在創(chuàng )建圖塊時圖形在什么圖層。

2、如果創(chuàng )建圖塊時圖形在0層，那么插入圖塊的時候，圖形也在當前層。

3、如果創(chuàng )建圖塊時圖形不在0層，無論圖塊插入到哪一層，雖然圖塊在當前層，但圖形仍在創(chuàng )建圖塊前的圖層上。

因此有人說圖層0是用來建圖塊的是有道理的，通常情況下我們會(huì )將圖形繪制到0層上再創(chuàng )建圖塊，當然如果有特殊需要的時候也可以將圖形放到指定的圖層。

你知道CAD的0層與其他圖層有什么不同嗎？

二、如何設置圖形的顏色、線型和線寬的參數

圖層相對比較簡單，只有0層和其他層的區別，而顏色、線型等屬性就更復雜了。這里以顏色為例，不僅可以設置為隨層BYLAYER，受圖層的影響；也可以隨塊BYBLOCK，由圖塊的顏色來控制；還可以設置成固定顏色而始終不變。這些設置不存在對錯的問題，關鍵是后續你想怎么來修改圖塊中圖形的顏色。

1、圖塊內圖形始終保持固定顏色

如果我們希望圖塊的顏色是固定的，無論插入到那個圖層顏色都始終不變，修改圖塊顏色內部圖形顏色也不變的話，就講圖形設置成指定的顏色，如紅色、綠色、青色等。

2、圖塊內圖形保持固定顏色但可以通過改圖塊顏色來修改

如果希望圖塊內圖形跟圖塊顏色保持一致，就可以將圖形的顏色都設置為隨塊BYBLOCK。如果圖塊顏色設置是隨層，那圖形的顏色就跟圖層保持一致，如果圖塊顏色設置成固定顏色，圖形的顏色就跟插入的圖層無關，隨時都可以修改。

3、圖塊內圖形始終跟所在圖層保持一致

如果希望塊內圖形的顏色始終跟所在圖層保持一致，那就設置將圖形顏色設置為隨層。

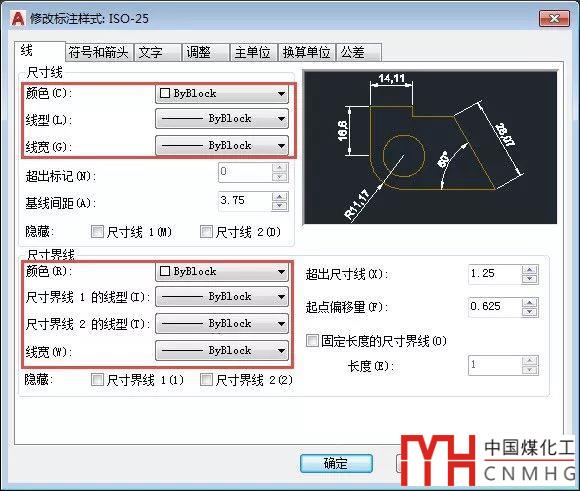

圖塊大家更關注的是顏色，線寬和線型設置方法一樣，但一般很少去修改。其實標注就是一個特殊的圖塊，我們可以看到很多元素的顏色和其他屬性就是設置成了隨塊BYBLOCK，如下圖所示。

關于圖塊的圖層和顏色設置之前發過一篇文章，里面講解得詳細一些，如果感興趣可以去看看。

創(chuàng )建圖塊時應如何設置圖層、顏色等特性？

三、為什么圖塊創(chuàng )建后插入時圖形離得很遠甚至看不到圖塊

這是初學者在定義圖塊時最容易出現的問題，這種錯誤我有時也會(huì )犯，出現這種問題的原因很簡單，就是在定義圖塊時忘了指定基點了。

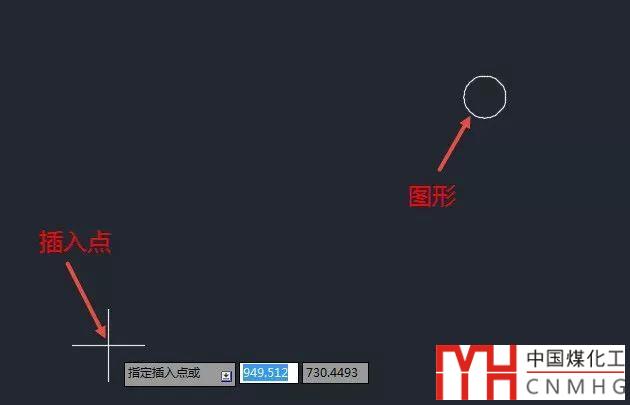

創(chuàng )建圖塊對話框中基點的默認坐標是坐標原點，如果圖塊中的圖形就在原點處或附近還好，定義完插入圖塊時會(huì )在光標附近看到圖塊的圖形；如果圖形離原點很遠，插入時圖塊中的圖形可能會(huì )跑到視圖外去，當年我也遇到過類似問題，雙擊鼠標中鍵才發現原來圖塊插入到了很遠的地方。

初學者一定要記?。?/p>

定義圖塊的時候千萬不能忘記定義基點！

CAD圖塊基點（插入點）定義錯了怎么辦？

CAD插件-修改圖塊插入點

四、創(chuàng )建圖塊后，圖形消失

有人問：選擇圖形創(chuàng )建圖塊后，選擇的圖形就消失了，但插入圖塊可以發現圖塊定義成功了，這是什么原因呢？

原因很簡單：定義圖塊時沒注意將對象的處理方式設置成了刪除。

對象有三種處理方式：保留、轉換為塊、刪除。默認是轉換為塊，也就是選中的圖形也會(huì )變成塊；保留就是圖形保持原狀，仍是獨立的圖形；刪除就是將選中的圖形刪除。

這三種情況對創(chuàng )建的圖塊沒有影響，都會(huì )正常創(chuàng )建圖塊，只是對選定對象的處理方式不同。

五、創(chuàng )建完圖塊，為什么插入時就有比例，比如0.0394

大多數人都沒有主要到圖塊有單位設置，因為大家的圖紙通常都使用相同的模板，單位是相同的，因此圖塊的單位并不重要，但突然有一天要在一張不同單位的圖紙中用這個圖塊就會(huì )出現類似的問題，以前的文章中詳細介紹過。

為什么圖塊插入時比例會(huì )變成0.0394？

六、自己創(chuàng )建的圖塊無法分解

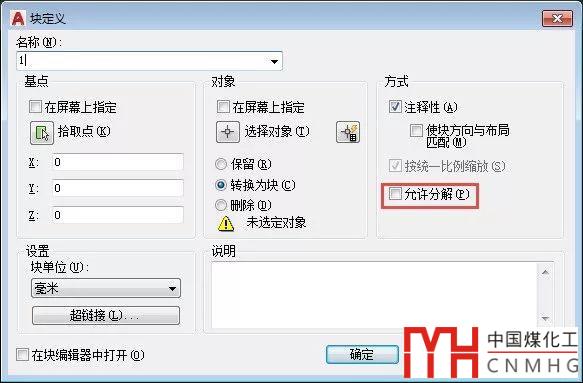

經常有人遇到無法分解得圖塊，之前也發過相關文章，但如果自己創(chuàng )建的圖塊也無法分解，那就是你不小心在創(chuàng )建圖塊的時候取消勾選了“允許分解”，如下圖所示。

如果遇到這種情況，可以雙擊進入塊編輯器后，不選擇任何圖形，在特性面板（CTRL+1）中重新設置成允許分解。

CAD分解（炸開的）相關命令

CAD分解（炸開X）需要了解的知識

這是創(chuàng )建一個普通圖塊需要注意的問題，塊定義對話框中還有一些其他參數，如注釋性、超鏈接等等，如果沒有特殊需要通?？梢圆挥迷O置。

寫塊WBLOCK(W）命令跟塊定義B命令的是一樣的，也不能忘記了上面這些要點。
