為什么CAD在拆離外部參照時提示"外部參照 XXX 有多重參照。未拆離"?

安裝文件基本操作設置界面快捷鍵圖層顏色線型捕捉坐標定位視圖選擇、組 二維繪圖 多段線 文字和字體標注表格填充 圖形修改三維建模 圖塊 外部參照光柵圖像 布局和視口打印異常、退出復制粘貼查詢面積、長度綜合技巧工具插件圖庫資源提高教程 二維練習三維練習

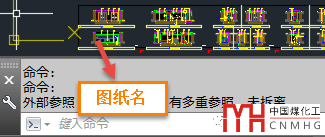

有網友發過來一張圖紙，說里面有一個無用的外部參照了，找不到原圖，想拆離，卻提示“多重參照”如下圖所示。

試了一下果然如此，這個問題之前我還真沒有注意過，在網上搜了一下，也沒有什么有價值的線索，多是建議拆離不了就直接卸載，不顯示就好了。

只能回頭來研究圖紙，最后終于找到了原因和解決辦法，這張圖紙情況比較復雜，不適合作為樣例給大家講解，下面我們通過一個簡單的樣例來重現一下問題和解決辦法。

一、問題的原因

問題的原因其實很簡單：

外部參照被做到圖塊里了，因此無法拆離。

這么說估計很多人不理解，我們通過一個簡單的例子就可以重現這個問題。

1、新建一張圖，隨意畫點圖形，比如說一個圓，保存成一張圖。

2、再新建一張圖，將剛保存的圖紙作為外部參照插入到這張圖中，如下圖所示。

既然遇到這個問題應該會(huì )插入外部參照，至于如何插入外部參照這里就不講了，如果不知道外部參照，可以先看看信息里相關文章。

CAD外部參照的使用技巧及在設計中的應用

可以試一下，此時外部參照是可以正常拆離的。

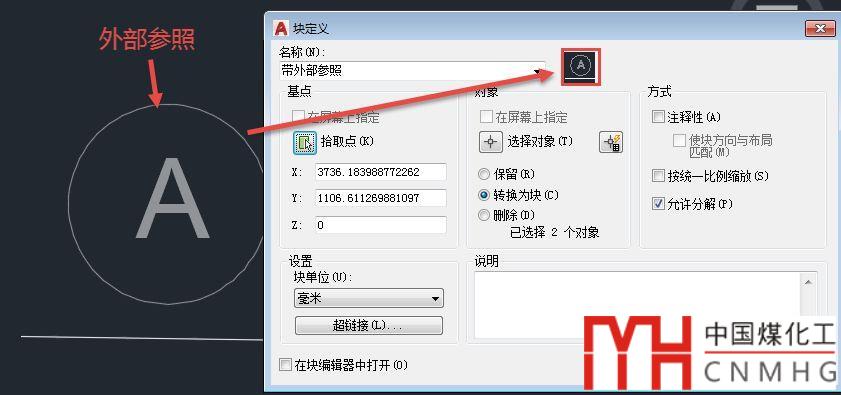

3、在圖紙中隨意畫一個圖形，然后將圖形跟外部參照一起選中，輸入B，回車，創(chuàng )建成一個圖塊，如下圖所示。

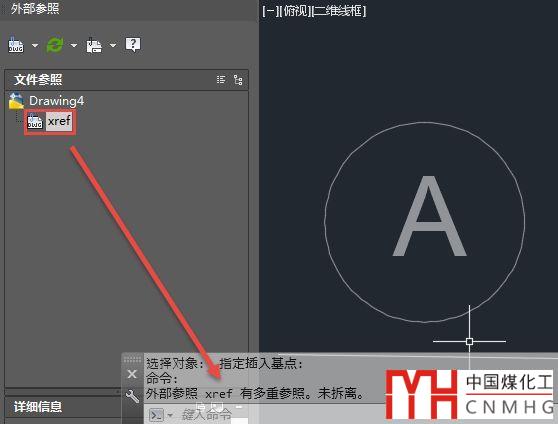

4、這時候再到外部參照管理器里選中這個外部參照，右鍵，選擇拆離，就可以看到這個多重參照的提示了。

問題的原因就是這么簡單，如果外部參照被嵌套到圖塊內部，就會(huì )無法拆離并提示有多重參照。

二、解決辦法

解決辦法也很簡單：

找到并處理一下嵌套外部參照的圖塊，讓外部參照在圖紙中都是獨立狀態。

如果圖塊有用，可以分解圖塊，然后清理PU圖塊定義；如果圖塊沒有用，則可刪除圖塊，然后清理PU圖塊定義。

解決這個問題的難點不在于怎么去處理這些圖塊，而是怎么去找到到底哪個圖塊里嵌套了外部參照。

根據外部參照的情況不同，可以采用下面這些方法：

• 如果外部參照圖紙尺寸比較大，有明顯的特征，可以到圖面上直接查找，找到后選中看看是哪個圖塊。

• 如果圖紙比較復雜，而外部參照圖紙的圖形不明顯，無法在圖面上直接分辨出來哪個是外部參照。反正要拆離這張圖紙，不妨在外部參照管理器里將外部參照換成一張簡單但尺寸比較大的圖紙，比如畫一個半徑較大的圓保存的圖紙。

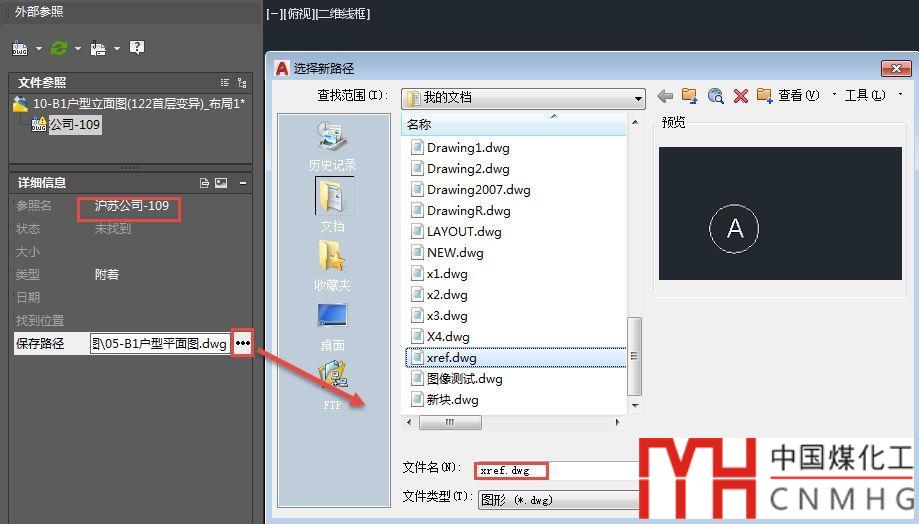

• 如果根本就沒有外部參照的原圖，也就是說圖中本來就看不到外部參照，這種情況我們也可以跟上面的情況一下，可以將外部參照替換成一張尺寸較大、特征明顯的圖紙，如下圖所示。



我們回頭來看看網友發過來的這張圖，這張圖比上面幾種情況都復雜，非常奇葩，因此找到這些圖塊還真費了一番功夫。本來這張圖中插入的外部參照原圖就找不到，找了一張圖紙替換后，在圖面上仍然看不到外部參照。但將所有圖塊快速選擇出來后炸開就能看到外部參照了，最后只能通過局部框選后炸開的方式進行篩查，終于定位到了有問題的圖塊，居然是將可見部分都裁剪掉的圖塊，而且還是使用專業軟件或插件功能創(chuàng )建的匿名塊，如果下圖所示。

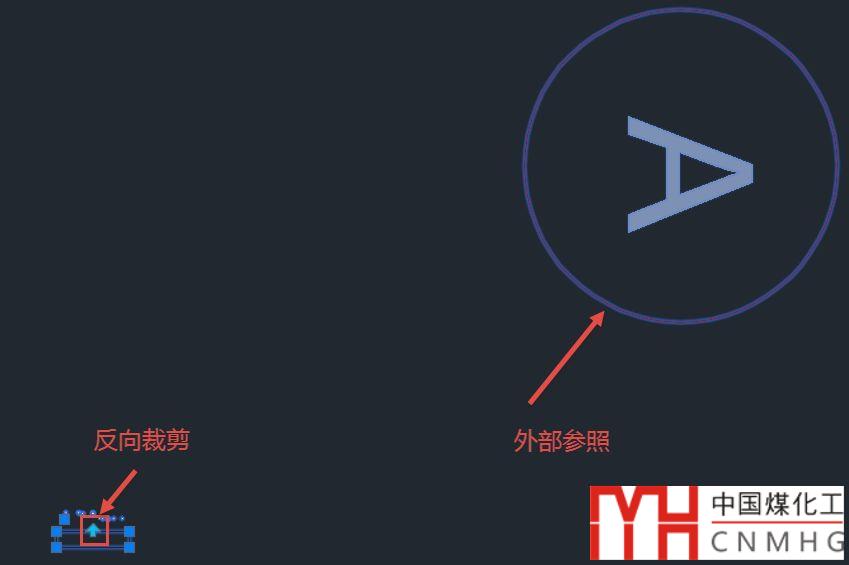

對圖塊反向裁剪或炸開此圖塊后就看到了外部參照，如下圖所示。

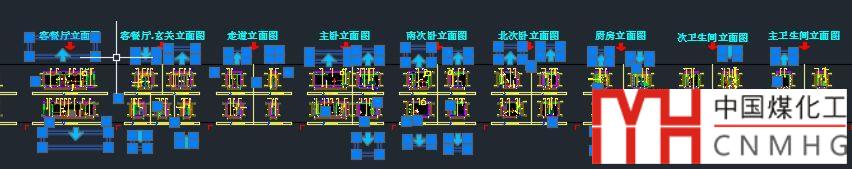

這張圖中像這樣的圖塊還不止一個，好在位置還比較有規律，比較容易選出來，都在主圖形的上下方，如下圖所示。

將這些圖塊刪除，然后清理PU圖塊，這個外部參照就可以正常裁剪了。

假如這些圖塊和其他圖形重疊到一起，要一個個找到并選出來進行處理就更麻煩，那我也只能建議他忽略這個問題了。

自己的圖紙最好不要把外部參照做到圖塊內部，至于拿到別人的圖紙遇到這種問題，只有費點功夫去找出來處理一下了。
