CAD繪圖練習（四十一）

網上有人看到這么一張圖，感覺又是一道幾何題，不過還有點技巧，所以再這里分享一下。

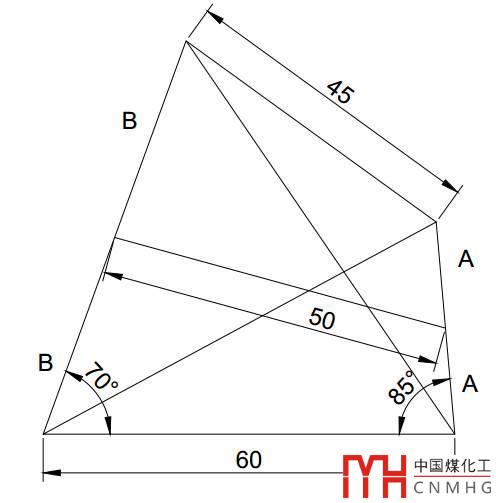

這張圖中底邊和兩條斜邊好畫，頂部是一條長45的線，中間有一條長度50，關鍵是50的線要將兩條斜邊等分。很多人看到這張圖想到的就是用幾何約束和尺寸約束，其實用約束要控制起來也不容易，因為側邊還需要分為兩段畫，否則無法設置相等的約束條件。如果找到繪制的方法，繪制起來非常容易，估計初中生會(huì )比我們更快找到解決方法。

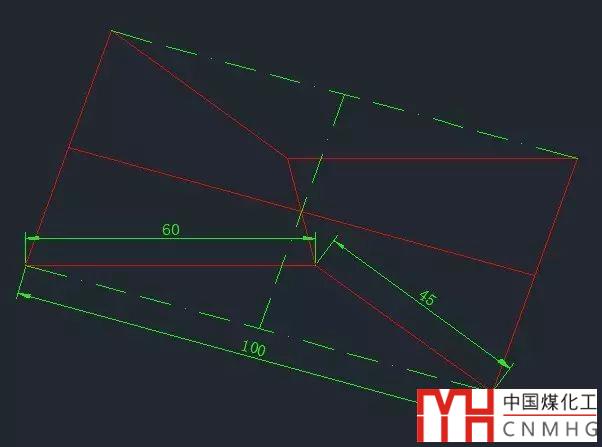

我們將這個圖形按斜邊中點為中心，復制并旋轉180度后，我們來看看是什么狀況，如下圖所示。

至于上圖中為什么旋轉復制后會(huì )得到一個平行四邊形，這個屬于初中幾何的范疇，怎么證明兩側邊平行且相等這里就不詳細說明了，但有了下面100、60、45組成的三角形，一切都變得簡單了。
下面簡單介紹一下繪制這個圖形的步驟：
1、輸入L，回車，水平拖動，如果打開了極軸，出現橫向極軸的時候，輸入60。

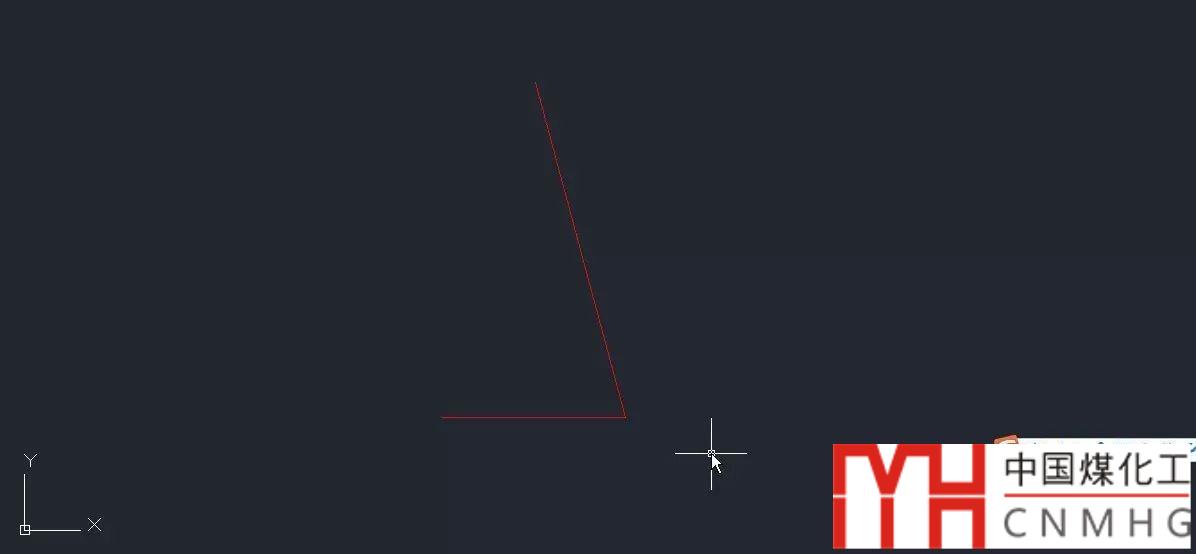

2、打開對象捕捉（F3），輸入L，回車，第一點捕捉直線右側的端點，然后輸入<105，回車，先設定角度，然后拖動繪制右側斜線，可以繪制得稍微長一點，如圖所示。

3、輸入L，回車，第一點捕捉底邊左側的端點，然后輸入<70，回車，向上拖動，繪制右側斜線，如圖所示。

4、然后我們就來繪制下面的三角形，以底邊左側端點為圓心，畫一個半徑100的圓，以右側端點為圓心，畫一個半徑45的圓，如下圖所示。

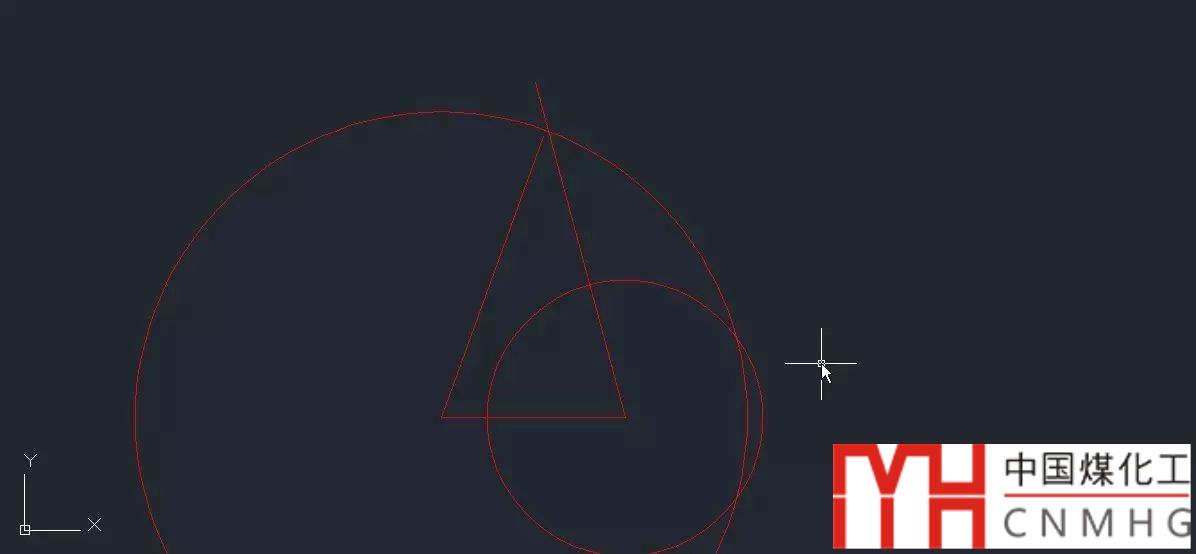

5、將底邊的兩個端點跟兩個圓下方的交點連接起來，完成三角形的繪制，如圖所示。

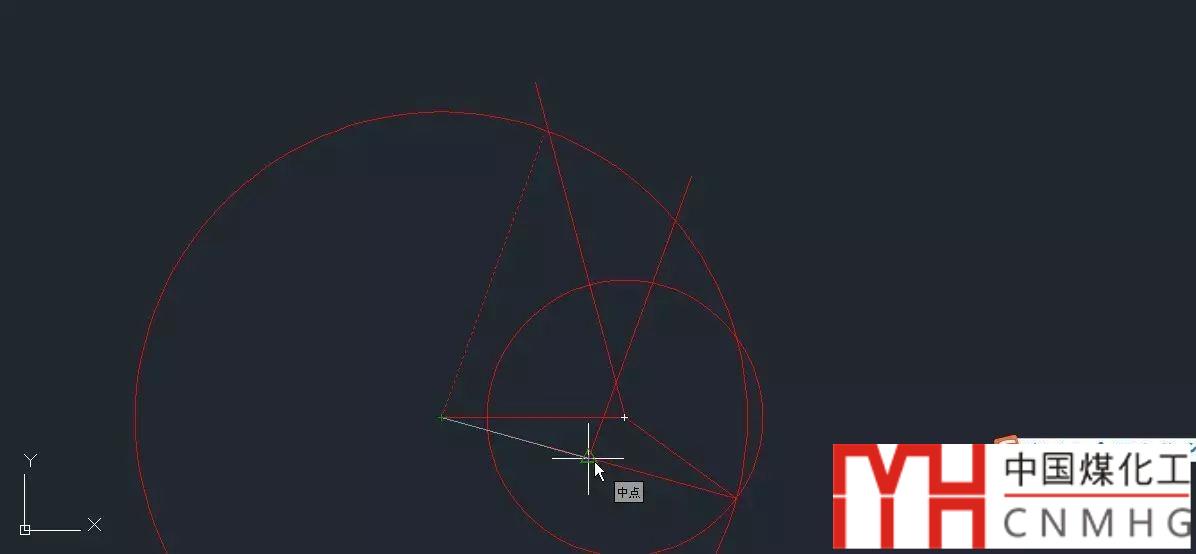

6、右鍵單擊對象捕捉按鈕，勾選中點捕捉后關閉對話框。選擇左側斜邊，單擊復制按鈕或輸入CO后回車，基點選擇底邊左側端點，目標點捕捉長度100線的中點，如圖所示。

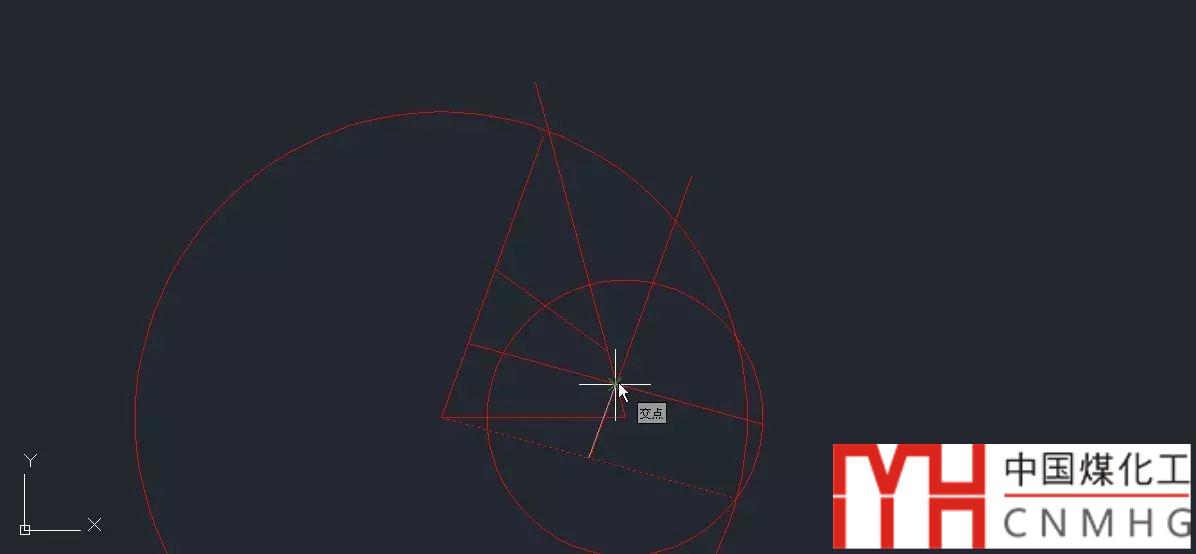

我們看到復制后的線跟右側的斜邊有一個交點，那就是我們需要的點。

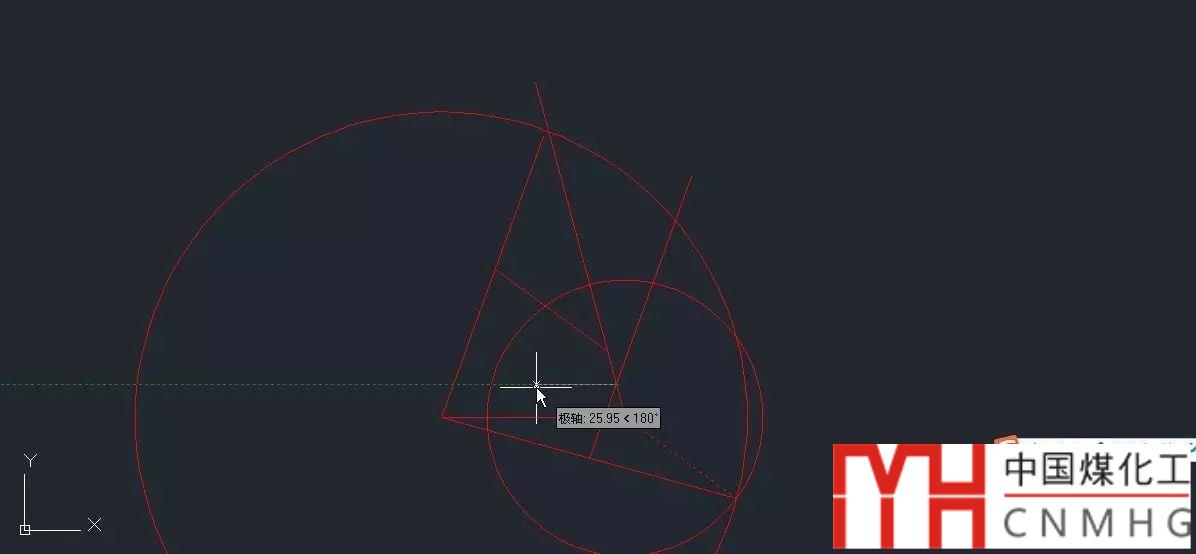

7、選擇三角形中長度為45的邊，單擊旋轉按鈕或輸入R后回車，基點捕捉剛才提到的那個交點，角度輸入180度，就得到四邊形頂邊的位置，如圖所示。

畫完這條線，我們可以檢查一下，長45的線的兩側端點是不是正好落在兩條斜邊上。
8、選擇長度100的線，執行移動M命令，基點選擇自己的中點，目標點選擇剛才提到的交點，如圖所示。

9、剩下的工作就簡單了，將輔助線刪除，將多余部分修剪掉，就得到了最終的圖形。

如果斜線頂端能正常修剪，說明繪制沒有任何問題，下面我們還需要檢查一下50長度的線是否正好將兩個側邊等分了，重點要檢查左側斜邊，我們可以分別標注一下，或者以50線的端點為圓心畫個圓檢查一下，如下圖所示。

這張圖如果知道了方法，使用的繪圖技巧并不多，操作非常簡單。如果在這種題目上花費很多時間，對于熟悉CAD的操作幫助并不大。

因此大家如果遇到類似的題目不會(huì )做，如果不是為了考試，可以忽略，多畫一點跟本專業相關的圖紙。
