每日CAD問題匯總（20180913）
每天有不少網友在信息和QQ群?jiǎn)?wèn)問題，這里將前一天比較有代表性的問題匯總一下，這是問題列表，看是否有你關注的問題：
一、為什么圖紙無法正常拾取點？
二、布局和模型的線型顯示不一樣 怎么辦？
三、shifit +鼠標中鍵是旋轉三維視圖的快捷鍵怎么關掉?
四、CAD殺毒完了經常還會(huì )出現，請問怎么處理？
一、為什么圖紙無法正常拾取點？

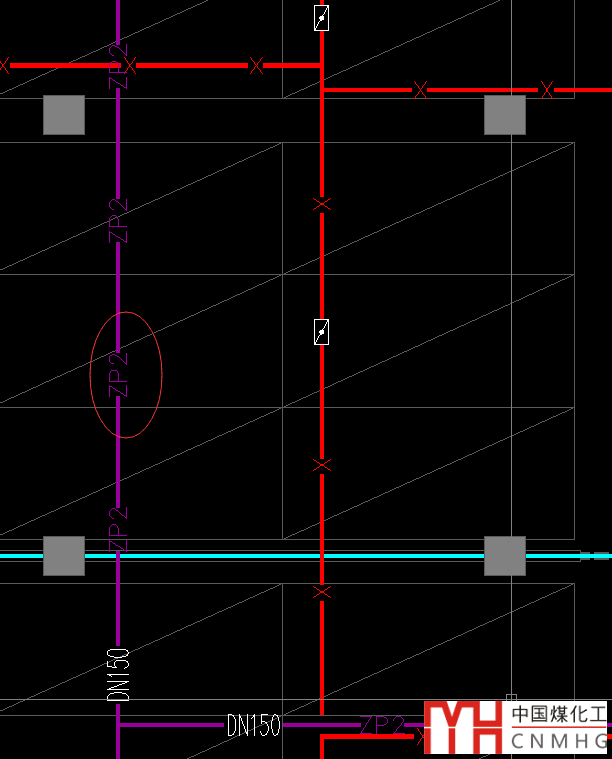

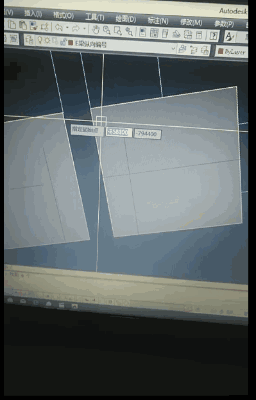

網友發了一段操作視頻，就是在繪圖定位點的時候，光標總是在跳動，無法正常拾取自己需要的點，如下圖所示。
前今天還有人問過類似問題，雖然這個問題原因很簡單，但看來有不少人不太清楚，所以這里再重新講一下。
這個是因為打開了柵格捕捉F9，需要注意的是：柵格即使不顯示，柵格捕捉也是起作用的。打開柵格捕捉后，繪圖時在定義點的時候，光標會(huì )在柵格點間跳動，就跟視頻中的現象一樣。
二、布局和模型的線型顯示不一樣 怎么辦？
模型空間線型中是有文字的，到布局空間為什么顯示不一樣，都消失了？

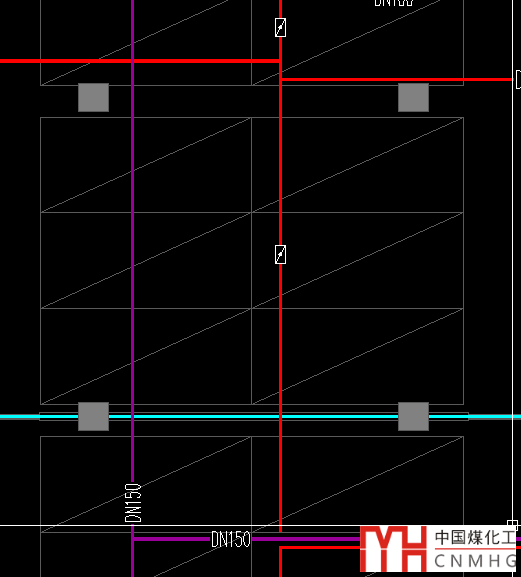

布局空間線型顯示跟模型空間不同，這個很正常，因為兩者計算線型使用的圖形尺寸是不同的，布局空間默認是按照圖紙空間尺寸（也就是模型空間尺寸乘以視口比例）來計算的，比如1:100的視口，圖紙空間的尺寸就小100倍，這就有可能模型空間顯示虛線，到布局空間顯示成了實線，或者模型空間是實線，到布局空間才看出來是虛線。
在布局空間是按圖紙空間尺寸還是模型空間尺寸來計算線型比例是可以通過變量和參數控制的，詳細請看之前發布的文章。
為什么模型空間設置好的虛線到布局顯示為實線？
每日一貼——CAD線型使用中常見問題？
--下面是廣告，非本文圖片--
因為當時沒有直接跟這位網友交流，沒有太了解他的具體需求，我想有兩種可能：經常不小心SHIFT+鼠標中鍵旋轉了視圖，希望把他關掉避免出現類似問題；用SHIFT+鼠標中間旋轉成了三維視圖，怎么返回原始的視圖。

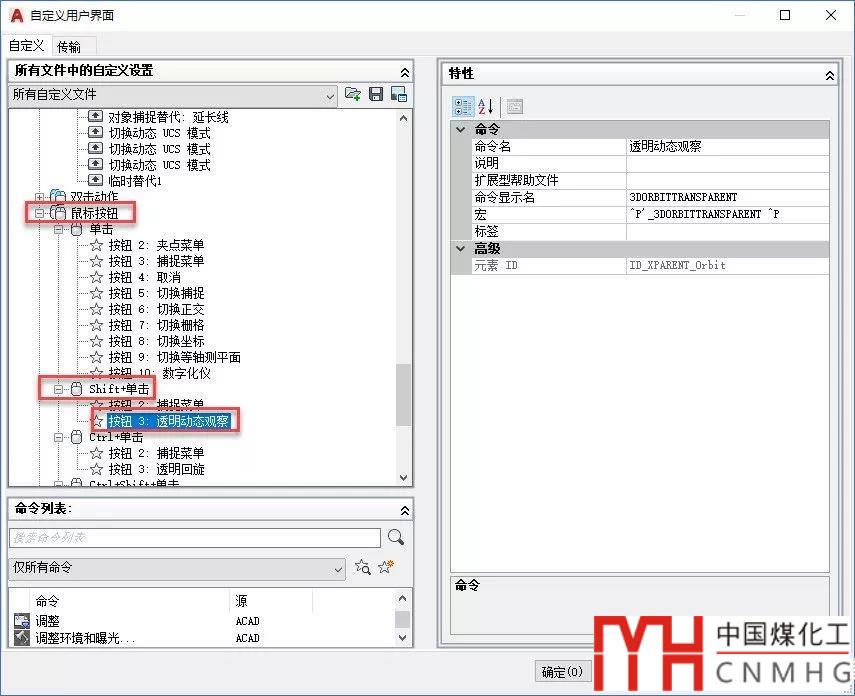

如果是第一中情況，可以到CUI自定義界面對話框中將鼠標按鈕中SHIFT+按鈕3的設置修改成其他命令或刪掉，如下圖所示。
如果只是想恢復視圖，可以直接輸入PLAN命令回車即可恢復俯視圖，如果版本夠高，可以直接在圖形窗口做上角的下拉列表中選擇俯視或其他視圖。
四、CAD殺毒完了經常還會(huì )出現，請問怎么處理？
網友反映已經殺過CAD病毒，但圖紙目錄下還有類似病毒的文件，如下圖所示。
acaddoc.lsp本身是一個正常的CAD程序文件，但如果出現在圖紙目錄下，通?？赡苁遣《疚募?。至于為什么殺完又會(huì )出現，只能有兩個原因：一個是沒有徹底殺干凈，在某些目錄下還有遺留文件，但打開這些目錄下的圖紙時，病毒文件就會(huì )啟動并復制到其他目錄；二是在從其他地方拷貝和接受文件時不注意，將病毒又拷過來了。
所以無論是否中過CAD病毒，對病毒有一定了解，做好預防工作，不加載來歷不明的工具插件，復制圖紙目錄或解壓圖紙壓縮包時注意目錄下是否有LISP/FAS/VLX類文件，如果是無用的，最好馬上刪掉。詳細介紹請參看下面的文章。
如何預防CAD病毒？
以上技巧適用于A(yíng)UTOCAD及浩辰CAD等類似軟件，只是暫時還沒有發現針對浩辰及其他CAD的病毒。
