CAD插件-圖塊增減圖形
在CAD中我們做好圖塊后，如果想在圖塊中增加圖形或刪除圖塊中圖形，需要用到塊編輯（BEDIT）或參照編輯（REFEDIT）命令。如果想在圖塊中加入圖中已有的圖形，用參照編輯比較好，但CAD高版本雙擊圖塊默認啟動的是塊編輯命令。我在網上看到一個插件，加載插件后會(huì )分辨提供兩個命令，利用這兩個命令可以在圖塊中增加圖形或刪除圖形，在這里分享給大家。
下載地址：http://pan.baidu.com/s/1i40NMNr
使用方法如下：
1、
2、

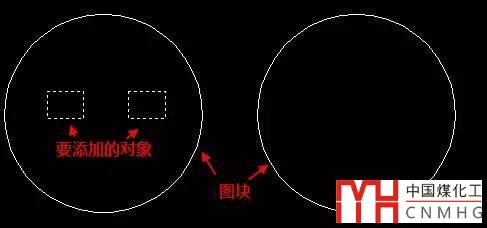

命令行會(huì )提示選擇對象，讓我們選擇要添加到圖塊中的對象。下面通過一個簡單的實例看一下效果，如下圖所示。

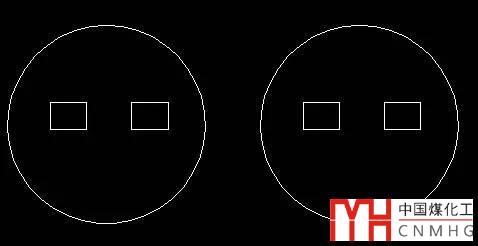

上圖中的圓是兩個同名的圖塊，我們在其中一個圖塊中添加圖形，另一個同名的圖塊參照會(huì )自動更新。
3、

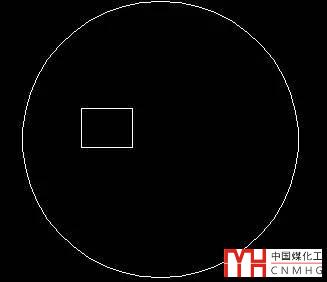

命令行會(huì )提示：Select Block to Add Objectsto:（選擇要添加對象的圖塊）
4、

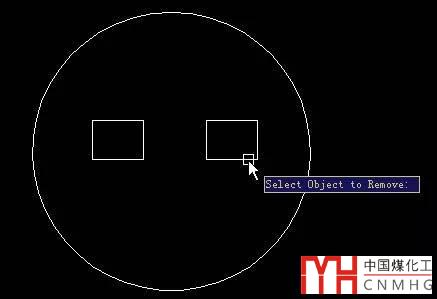

要從圖塊中刪除圖形就更簡單了，輸入remove命令，回車，軟件會(huì )提示：SelectObject to Remove:（選擇要刪除的對象），直接在圖塊中要刪除的圖形上單擊，圖塊中的圖形就會(huì )消失了，如下圖所示。

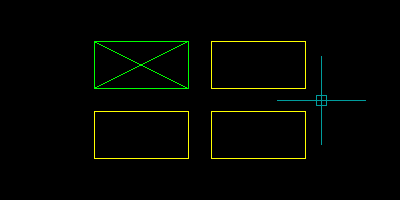

命令會(huì )繼續出現相同的提示，此時還可以繼續選擇要從圖塊中刪除的圖形。
注意：這個程序有一點小問題，在添加和刪除對象后如果撤銷了操作，圖面不會(huì )立即更新，需要輸入RE刷新一下才看得到撤銷的效果。如果想撤銷用此插件相關的操作，記住撤銷一次就好，輸入RE回車刷新一下，看看是不是自己需要的結果。而不要一看撤銷沒有效果，就不停的回退。
如果你覺得這個插件有用，而兩個命令太長，你可以自己改一改LSP程序，用記事本打開，搜add2block和remove，改成a2b和rm等比較短，輸入簡單自己也比較容易記的就好了。
