CAD多行文字的分欄功能用過嗎？

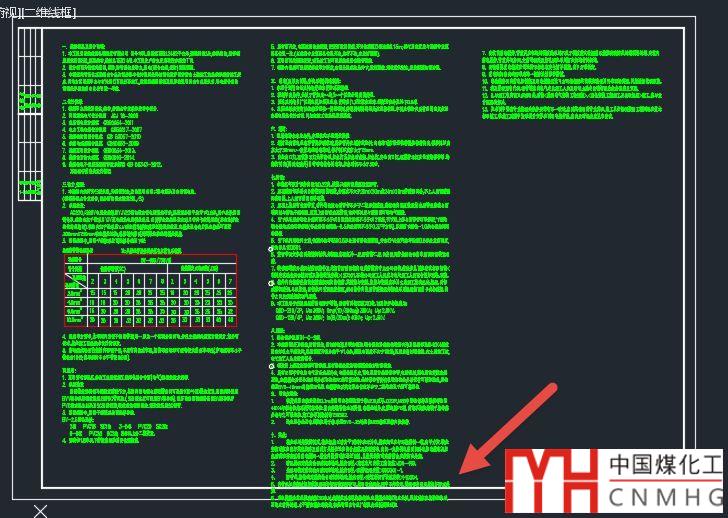

有網友問我了這樣一個問題：比如說現在需要使用多行文字寫說明，寫了兩篇，當需要在第一篇里面加入一些內容的時候，下面會(huì )多出幾行，能不能自動把多了地方變到下一個多行文字？當第一個多行文字排滿了，自動放到第二個多行文字，這樣不用再修改第二個多行文字，如下圖所示。

在這樣的圖紙中，大家都喜歡將每一欄寫成一個多行文字，如果文字內容或者行數都已經確定，或者像左側的文字要在中間插入表格或一些特殊格式的圖形，可以分成多個多行文字對象。但如果遇到網友說的問題，只能將第一欄多出的部分剪貼粘貼到第二欄上面了。

如果整段都是純粹的文字，像上圖中右側的兩個多行文字對象，完全可以寫成一個多行文字，然后利用分欄功能分成兩欄，多行文字的高度設置在圖框范圍內，這樣在前面添加了文字，文字就會(huì )自動跑到后面一欄，就不會(huì )超出圖框范圍了。

WORD里有分欄的功能，不過用過的人不多，CAD里的分欄功能也類似，用過的人就更少了。低版本可能沒有分欄功能，至于是哪個版本添加的我也不清楚，下面以AUTOCAD 2018為例給大家簡單介紹一下分欄的功能。

分欄分為動態欄和靜態欄，所謂靜態欄就是欄數是設定的，不會(huì )增加欄；動態欄會(huì )按照設置的高度、欄寬參數根據文字數量自動增加和減少欄數；如何使用需要看圖紙的需要。

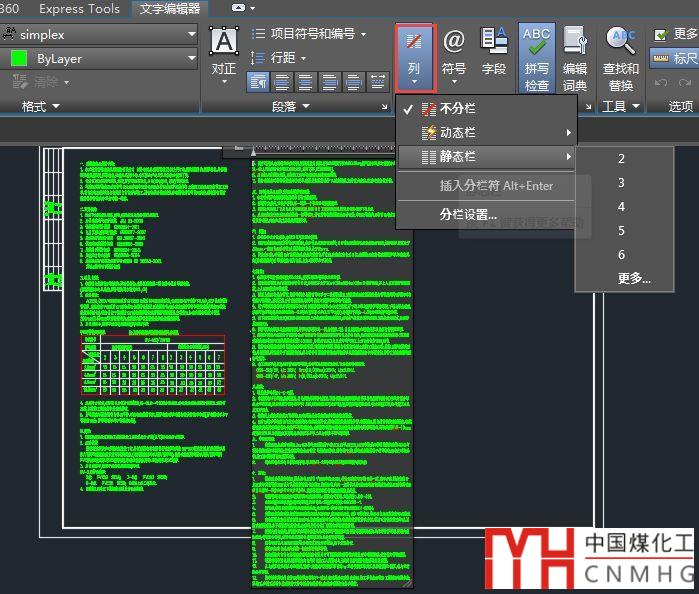

我們先找一段或寫一段比較長的多行文字，雙擊文字，打開多行文字編輯或面板，找到“列”按鈕，點箭頭打開下拉菜單，如下圖所示。

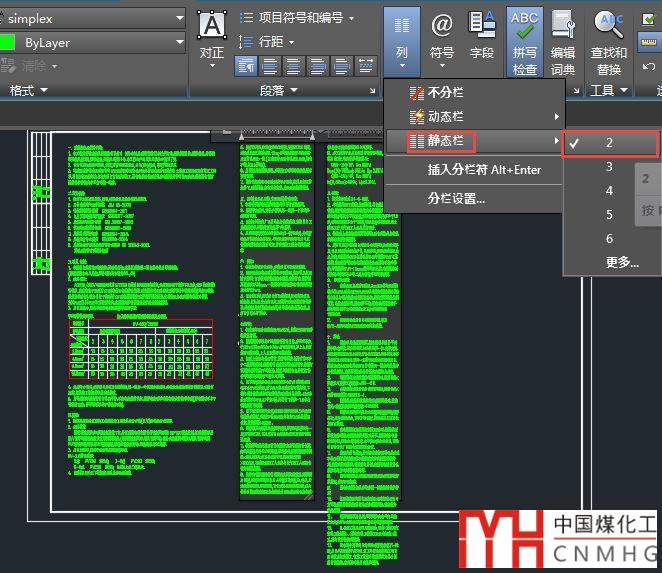

首先選擇靜態欄>2，就是設置成兩欄，然后我們拖動多行文字底部的夾點，調整多行文字的高度，就可以看到分欄的效果，如下圖所示。

設置靜態分欄后，文字會(huì )按照當前設置的高度和寬度分成兩欄，第一欄高度會(huì )和多行文字設置的高度相等，但第二欄如果內容比較多，高度會(huì )超出多行文字的高度。

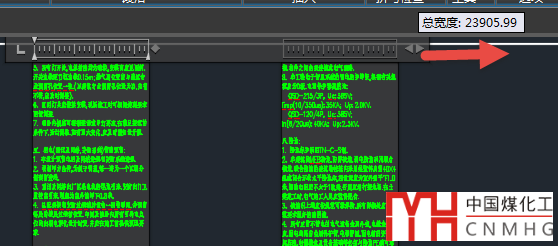

在這種情況下，可以通過拖動標尺上的標記來調整欄寬或欄間距，如下圖所示。

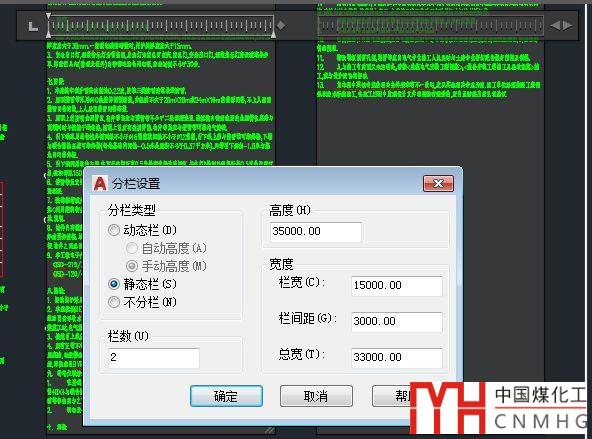

利用標尺進行調整的話比較直觀，但不夠精確，我們可以通過分欄設置來精確控制欄寬和欄間距，如下圖所示。

靜態分欄的時候，所有參數都可以設置，包括欄寬、欄間距和總寬都可以設置，關鍵看你要控制哪個參數，調整總寬后欄寬就會(huì )變，調整欄寬后總寬度會(huì )變。

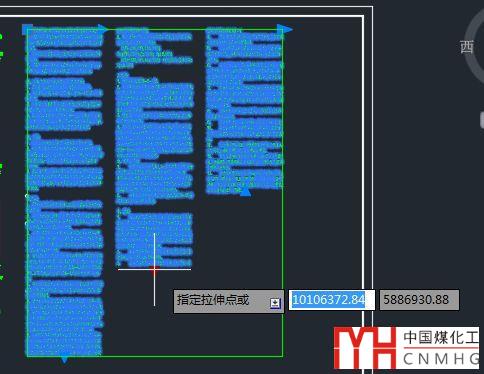

動態欄其實也類似，只是可設置的或者說需要設置的參數更少，在自動高度的情況下，可以設置高度、欄寬和欄間距，調整欄寬或者增加文字超過多行文字的總高度，會(huì )自動增加分欄，如下圖所示。

采用手動高度時候，調整欄寬和間距分欄不會(huì )自動增加，因為每一欄的高度是可以手動調整的，也就是說每一欄的高度可以不一樣，如下圖所示。

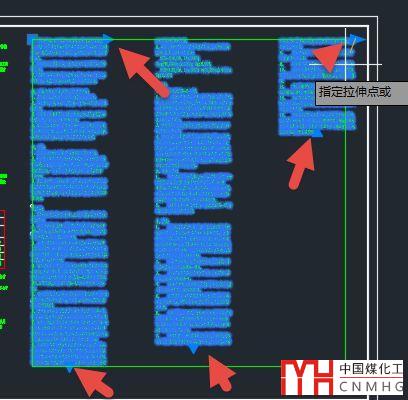

設置了分欄的文字即使不進入多行文字編輯器，選中后也可以通過夾點調整，動態和靜態分欄夾點調整后的效果也略有不同，這個可以自己試一下，如下圖所示。

哪怕文字不在一個圖框內，只要兩個圖框水平排列，之間不調整位置，也可以用分欄的方式，這樣就能解決網友問的問題。

不過，一個多行文字對象中如果文字特別多，而且還設置成操作系統的TTF字體的話，操作起來可能會(huì )比較慢。上面的例圖使用的是CAD的SHX字體，在調整文字夾點的時候反應都不是很快。
