CAD捕捉定位時能不能分別取兩個點的XY坐標？

對象捕捉在日常繪圖中使用很頻繁，我們可以利用現有圖形的特征點來輔助繪圖和定位。在常規操作中我們通常直接將捕捉點的坐標作為我們要定位點的坐標，如果我們要定位的點的X、Y軸坐標分別各圖中兩個點對齊，也就是要分別取兩個點的X軸和Y軸坐標，在CAD中也有多種方法來完成這種操作，比如繪制輔助線、對象追蹤，但最簡單的無疑是點過濾器。

CAD對象追蹤如何使用？

點過濾器之前介紹過，不少人知道這個功能，但不知道平時用得多不多?？赡苓€有不少人不知道這個功能，今天就結合實例來介紹一下這個功能。

點過濾器也是捕捉方式的一種，因此也可以用常規的方法：命令行、捕捉右鍵菜單和捕捉工具欄來調用，只是在對象捕捉設置對話框中沒有點過濾器，也就是點過濾器不能作為固定的捕捉選項，因為它還需要結合其他捕捉方式使用，只能作為臨時捕捉選項。

CAD的對象捕捉選項如何設置？CAD對象捕捉有哪些選項？

下面我們通過一個簡單的樣例來介紹一下通過右鍵菜單和命令行使用點過濾器的方法。

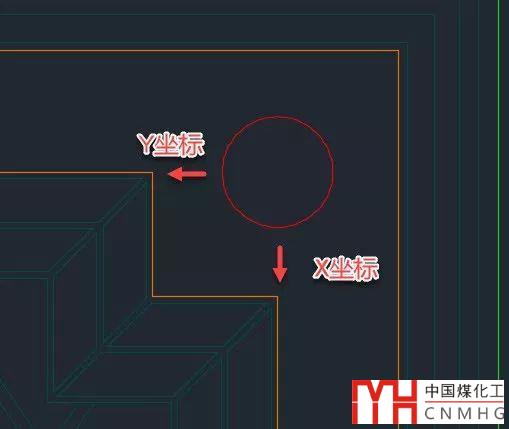

我們將分別取黃線的兩個端點的X、Y坐標來定位紅色圓的圓心，自己可以先簡單繪制兩條線就可以按照下面的描述完成類似的操作。

一、捕捉右鍵菜單

1、先確認打開了對象捕捉(F3)并打開了端點捕捉，執行畫圓命令。

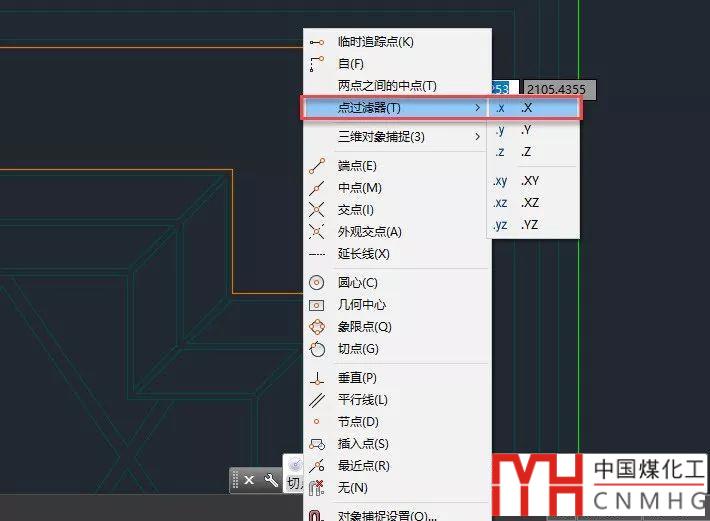

2、在提示指定圓心坐標的時候按SHIFT+鼠標右鍵，打開捕捉右鍵菜單，在菜單中選擇點過濾器.X，如下圖所示。

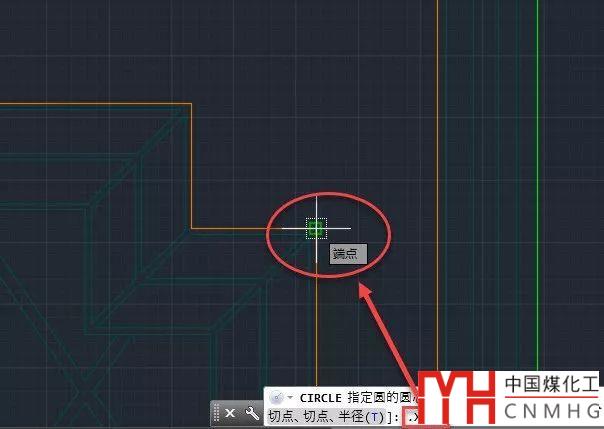

3、將光標移動到用于定位X坐標的點處，當出現端點捕捉標記的時候單擊，如下圖所示。

使用點過濾器的時候通常的時候可以XYZ坐標分開定義，但由于我們大部分繪制的是平面圖，Z坐標通常都是相同的，在定義完X坐標后，通常會(huì )直接指定YZ坐標，這是直接捕捉另外一個點就可以。

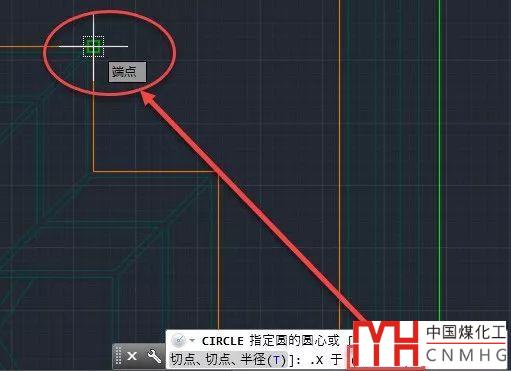

4、在命令行提示：需要YZ時，將光標移動到Y軸需對其的點，出現捕捉標記后單擊，如下圖所示。

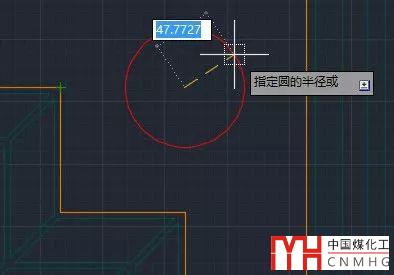

通過上面的操作就已經將圓心定位到我們需要的位置，下面輸入或拖動光標確認半徑就可以了，如下圖所示。

二、命令行

在捕捉右鍵菜單中點過濾器不是簡單的顯示為X/Y/Z，而是顯示為.X/.Y/.Z，其實就是告訴我們，在命令行可以輸入.X/.Y/.Z就可以調用點過濾器，個人感覺用命令行操作更簡單。

當繪圖或修改圖形提示指定點坐標時，輸入. X，回車，就可以捕捉點獲取X坐標，然后操作步驟跟前面都一樣了，這里就不再重復介紹了。

點過濾器并不一定要按照X/Y/Z的順序來指定坐標，我們可以輸入.Y先確定Y軸坐標，然后再確認XZ坐標。

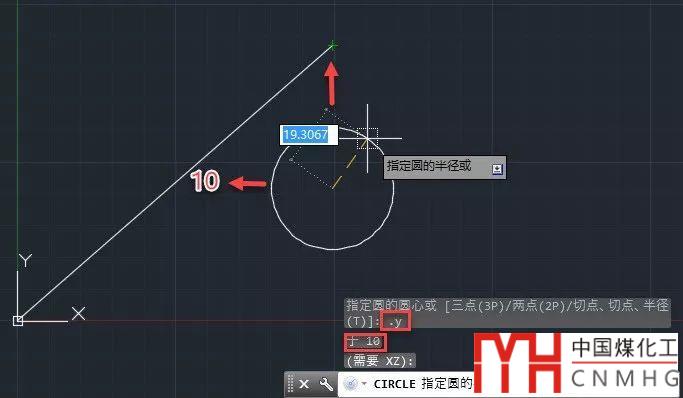

使用點過濾器的時候，雖然通常是從圖中的點的坐標提取某一個或兩個坐標值，但也可以直接輸入坐標值。假如一個點的Y軸坐標是10，但X坐標需要跟另一個點對齊時，可以先.Y回車后輸入10，回車后再捕捉圖中的點，如下圖所示。

如果繪制的是三維圖形，需要利用圖形中的特征點來定位空間中的點，可以分開定位XYZ坐標，在出現類似“于(需要YZ)：”提示時可以輸入.y先定位Y軸坐標再定位Z坐標，也可以直接獲取空間上的某一點的YZ坐標值。

CAD中隱藏這很多非常實用的命令和選項，多研究一下命令的每個參數，多看看幫助，你經常會(huì )有驚喜:原來還可以這樣啊!

此技巧同樣適用于浩辰CAD等與AutoCAD類似的CAD軟件。
