CAD插件——已知兩點和弧長如何畫圓??？

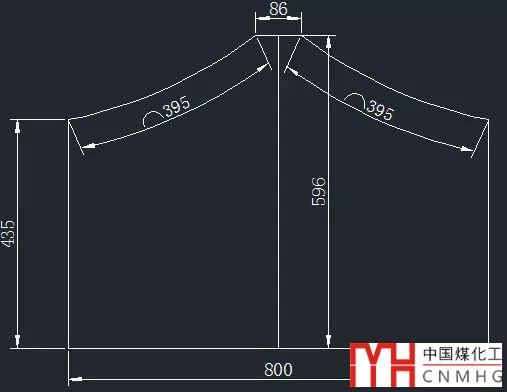

今天有網友發了這樣一張圖，圖中的圓弧確定了兩個端點并給出了弧長，問怎么畫，如下圖所示。

這張圖看起來很簡單，尺寸都給得很清楚，但研究了一會(huì )發現，居然用CAD內部的畫圓或弧的方法都畫不出來。

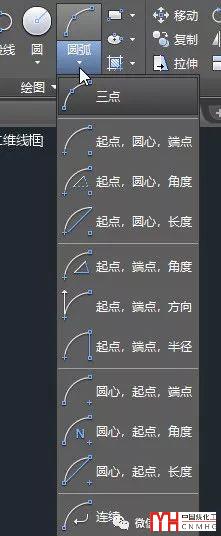

CAD雖然提供了十余種畫弧的方法，但給出的三個條件可以是點、角度、半徑、弦長、方向，卻沒有弧長這個條件，如下圖所示。

在CAD中有一種可以得到特定弧長的圓弧，就是畫好一段圓弧后用拉長LENGHTEN（LEN）命令來調整圓弧的長度。

CAD中拉長命令怎么用？怎么繪制指定弧長的圓??？

其實在這張圖紙中很容易定位兩個端點，其實也就是知道了弦長，有弦長和弧長利用公式應該可以算出半徑，但計算很復雜，而且難免有誤差。最好能用程序來進行計算，直接在CAD中獲取弦長直接計算并繪制出指定的圓弧，在網上搜了一下，很快就找到了這樣的插件，再此分享給大家。

插件的使用方法如下：

1、輸入AP加載下載的LSP程序。

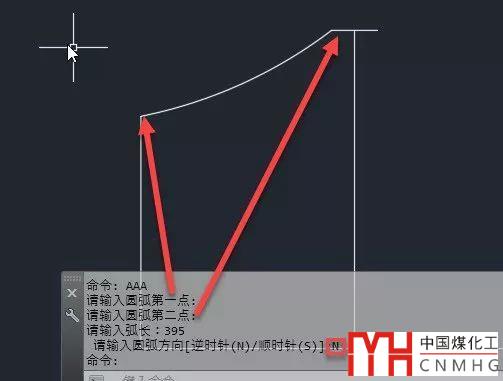

2、輸入aaa回車，根據提示拾取起點和端點。

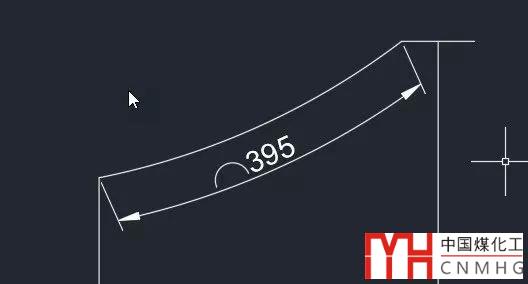

3、輸入弧長，回車，命令行會(huì )提示順時針S和逆時針N，就繪制出了所需的圓弧。

設置順時針或逆時針根據選擇起點和端點的順序及所要繪制的圓弧的方向有關，設置錯了也沒有關系，大不了刪除了再畫一下。

估計實際工作中這種給出弧長條件的情況并不多，要不然CAD不會(huì )不提供這種畫圓弧的方式，既然一個小小的LSP插件可以做到的事情，對于CAD開發者來說更是小菜一碟。

不管用不用得上，在這里分享給大家。

百度網盤下載地址：

鏈接：https://pan.baidu.com/s/1VNZzo_i-9Z-7h0SCGozcYQ
提取碼：nvbp

如果誰知道用現有的CAD命令就能畫出上述圓弧的方法請留言告知！
