如何分享定制的CAD工具選項板
之前發過介紹工具選項板的文章，重點介紹了如何創(chuàng )建工具選項板，如何往里面添加圖塊來創(chuàng )建自己的圖庫。文章最后隨口提了一句共享自己工具選項板的方法，說是直接將相關文件復制給別人就可以了，但當時并沒有仔細研究。有網友發現按照我說的方法無法將工具選項板分享給同事，問我該怎么辦。當時我簡單看了一下，由于有事就擱置了。前兩天這位網友再次問起，又花時間研究了一下，由于時間和條件有限，有些方法并沒有實際驗證，講得不一定都對，如果有錯誤，請大家指正！
每日一貼——你用CAD的工具選項板嗎?
關于A(yíng)UTOCAD工具選項板文件
AUTOCAD的工具選項板可以添加各種工具，包括命令、圖塊、填充、材質、光源等，但我想大家更多定制和分享添加圖塊的工具選項板。而之所以大家簡單復制工具選項板（*ATC）文件后發現圖庫并無法使用，是因為在添加圖塊的時候，AutoCAD并沒有將這些圖塊保存到工具選項板的文件和目錄中，只是記錄圖塊所在的圖紙文件名和圖塊名，也就是說工具選項板文件只是一個目錄或索引。
大家可以找到工具選項板所在的目錄，如AUTOCAD 2017版的工具選項吧路徑為：C:Users用戶名AppDataRoamingAutodeskAutoCAD 2017R21.0chsSupportToolPalette，在這個目錄下首先有一個工具選項板的總目錄文件：AcTpCatalog.atc，下面有一個Palettes文件夾，文件夾里則是單個工具選項板的索引，如下圖所示。
這些文件通常只有幾十K到一百多K，顯然不可能保存那么多圖塊數據。我們不妨將其中一個文件用記事本打開，看看文件中的內容，如下圖所示。
雖然文字很亂，但從中不難看出有圖紙的目錄和文件名，當然還有圖塊的名字。
因為工具選項板文件只是一個索引，在本機不同版本間復制工具選項板目錄的文件，如果版本差別不大，工具選項板格式兼容的話，問題不大。但如果直接將工具選項板的目錄文件復制給其他人，因為沒有圖塊所在的原圖紙文件，這個工具選項板即使能顯示，圖塊也無法正常調用。
--提示：下面是廣告，不是本文圖片--
工具選項板的目錄文件有多種方法可以分享，可以整體進行分享，可以單個選項板進行分享，如果版本相同或相近，直接復制工具選項板目錄也是可以的，這里先簡單介紹一下。
1、輸出和輸入設置

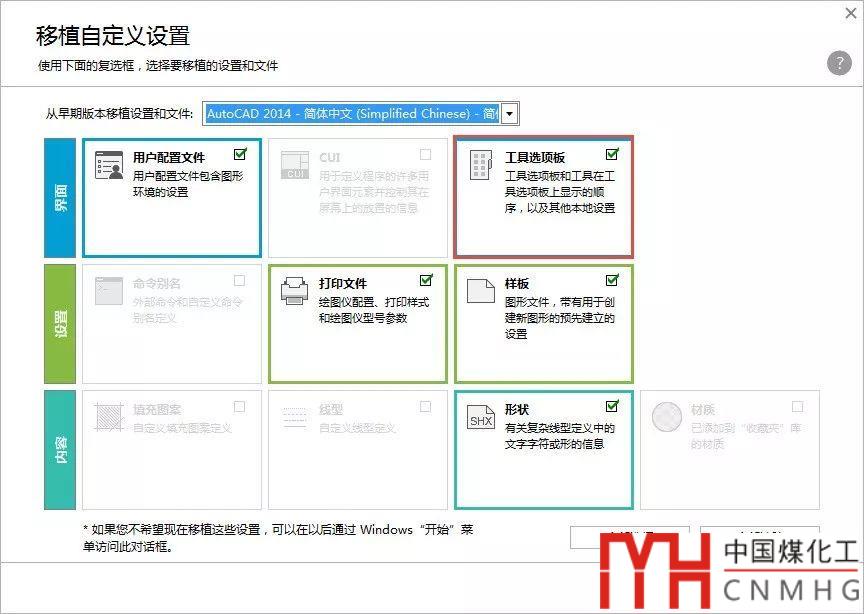

在安裝CAD時，如果本機之前裝過低版本，可以從低版本移植配置，如下圖所示。
我們可以移植全部設置，也可以只選擇移植工具選項板，但如果版本差別太大，工具選項板也可能出現兼容的問題。
除此以外，在CAD高版本的程序項里還提供了輸出和輸入設置的功能，如下圖所示。
選擇輸出設置后會(huì )彈出輸出自定義設置對話框，單擊輸出按鈕，就可以將自定義設置輸出成一個*.ZIP的壓縮文件。
這個自定義設置的ZIP文件只能用于同版本輸入，可以作為本機重裝軟件的備份，也可以在其他安裝相同版本CAD的機器上輸入。在程序項里選擇輸入設置后選擇壓縮文件就會(huì )自動完成設置的輸入。
如果感興趣也可以解開這些壓縮包看一下，里面也只是包含了工具選項板文件夾下的所有文件，也就是只是輸入了工具選項板的目錄文件。
工具選項板文件的目錄不太好找，如果嫌找目錄，自己拷貝文件麻煩，不妨使用這種方式。
2、手動復制工具選項板目錄文件
如果對WINDOWS操作比較熟悉，對CAD有一定了解，不妨自己手動去備份或復制工具選項板的目錄文件。
在WINDOWS資源管理器里輸入%appdata%，可以快速進入當前用戶的appdata目錄，然后再找工具選項板的目錄AutodeskAutoCAD 20xxRxx.0chsSupportToolPalette就不難了，可以將此目錄整體復制分享，也可以再到下一級Palettes文件夾中復制分享單個的工具選項板文件。
自己添加圖塊后，工具選項板會(huì )增加一個images目錄，里面保存的是圖塊的索引圖片，復制的時候需要帶上這個目錄。
如果CAD版本相差不大，這種方式復制分享是可行的，我試著將2018版的工具選項板目錄文件復制到2017版目錄下，是可以識別并正常使用的。我沒有試拷到更低版本是否可以正常識別，但估計會(huì )有問題，因為CAD幫助里就是不建議跨版本共享工具選項板的。
3、在工具選項板中輸出輸入選項板

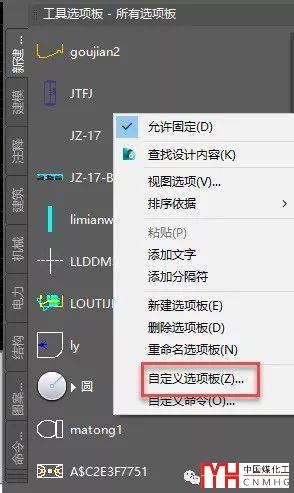

在CAD的工具選項板中右鍵，打開自定義選項板對話框，可以輸出和輸入選項板，如下圖所示。

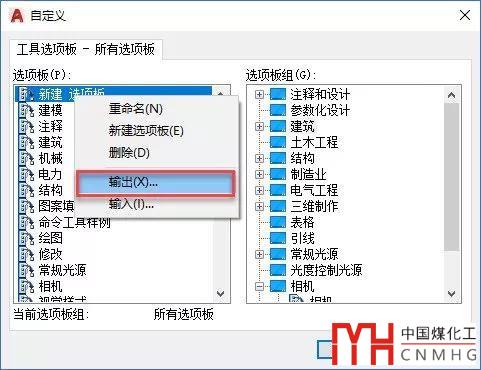

在自定義對話框中分成兩個列表，一個是選項板，一個是選項板組，在左側列表的右鍵菜單中有輸出和輸入的功能，可以輸出單個的工具選項吧，文件擴展名是*.xtp。右側列表的右鍵菜單有輸出、全部輸出和輸入的功能，文件擴展名是*.xpg文件。輸出的文件可以在其他版本CAD或其他機器的CAD里輸入。
這兩個文件跟工具選項板目錄文件*.atc類似，也是一個索引文件，只是這種操作更簡單一點，不必自己取找工具選項板的目錄和文件了。
三、如何真正實現工具選項板的分享
前面介紹了幾種方法來備份和分享工具選項板，但最終備份和分享的都只是工具選項板的目錄，要想真正實現自定義的圖塊工具選項板的分享，還是要解決圖塊所在的原始圖紙文件如何分享。如果在往工具選項板里添加圖塊的時候很隨意，原始圖紙位于不同的目錄，那要分享起來就麻煩了。因此要想分享自定義的工具選項板，在定制工具選項板的時候就需要規劃好，將圖塊所在圖紙放到一個固定的目錄下可以分享給同事。目前想到的處理方法有下面幾種：
1、創(chuàng )建一個工具選項板圖塊專用的圖紙路徑
創(chuàng )建一個工具選項板專用的圖紙路徑，在往工具選項板添加圖塊時，先將圖紙復制到此目錄下，然后再選擇此目錄中的圖紙往工具選項板添加圖塊。這樣創(chuàng )建工具選項板以后，將工具選項板目錄和圖紙目錄一起分享給同事就可以了，但注意圖紙要拷到相同目錄下，以免在工具選項板中插入圖塊時找不到原文件。
2、將已添加到工具選項板的圖塊插入到一個圖紙文件中
工具選項板已經定制好了，但添加時并沒有注意圖紙所在位置，原圖紙文件在不同目錄下，現在找原圖紙再添加一遍很麻煩。遇到這種情況有一種比較簡單的方法，就是將此工具選項板的圖塊全部插入到一張空圖紙中，然后將此圖紙保存到一個指定的目錄，然后用設計中心一次性將此圖紙中的圖塊創(chuàng )建成一個新的工具選項板，再分享新保存的圖紙和新創(chuàng )建的工具選項板就好了。
每日一貼——CAD設計中心你用過嗎？
3、將工具選項板和圖紙放到服務器的共享目錄下
雖然默認的工具選項板路徑在當前用戶的APPDATA下AUTOCAD的支持路徑下，但這個路徑是可以修改的，因此有些單位為了共享工具選項板，會(huì )將定制的工具選項板放到服務器上的某個指定目錄下，然后將圖紙也放到固定的目錄下，這樣每個人只需將目錄設置服務器上工具選項板的目錄，大家就可以使用相同的工具選項板了。工具選項板的目錄設置在選項OP對話框中，如下圖所示。
但如果直接在服務器上共享工具選項板就必須嚴格控制權限，只有定制的人材可以有寫的權限，其他人只能讀取。如果都可以讀寫的話就可能導致混亂，比如某個人剛在某個選項板中添加了一個圖塊，另外一個人卻不小心將整個選項板刪掉了。在退出AUTOCAD的時候會(huì )自動保存工具選項板的設置，因此只能讓一個人有保存的權限，或者定制好后放到服務器上后就只能用，不能改。
AUTOCAD在工具選項板只記錄文件名和圖塊名的索引，這樣數據量很小，對于本機備份和移植配置相對比較簡單，但要與他人分享就不那么容易了。浩辰CAD的工具選項板格式不同，添加圖塊的時候，會(huì )生成塊文件和圖像放到工具選項板目錄下，備份和分享工具選項板就比較見到那了，只需要復制工具選項板目錄就可以了。
上面只是我研究和想到的一些方法，有些方法我也沒有實際試過，如果在操作過程中有什么問題，或者大家有什么更好的辦法，可以留言進行交流。
