OriginPro旋轉樓梯—不同厚度的3D餅圖

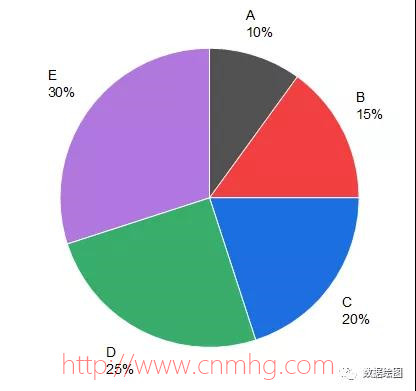

2D餅圖看起來比較常規，

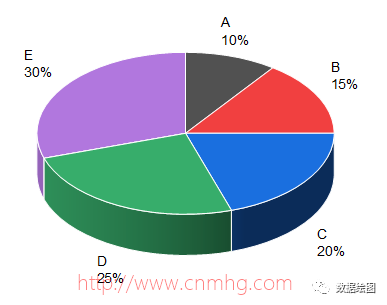

3D餅圖看起來不錯，但還是不夠酷炫。

今天給大家介紹像旋轉樓梯的不同厚度的3D餅圖。

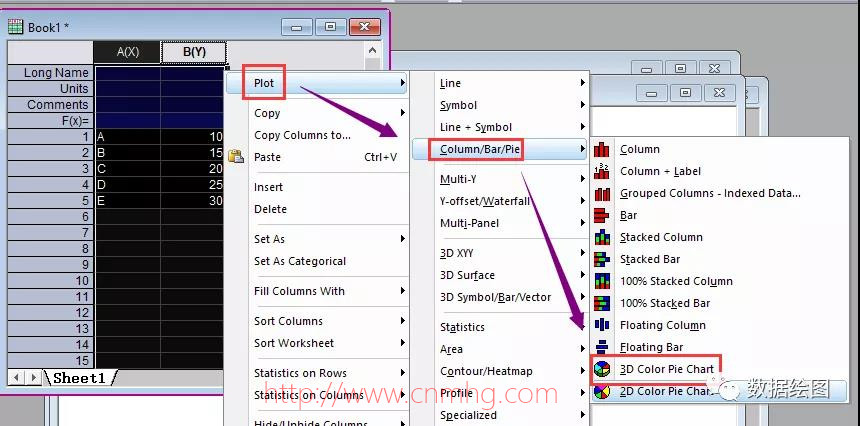

1. 選中數據，右擊，在Plot中選擇Column/Bar/Pie下的3D Color Pie Chart，繪制3D Pie Chart。

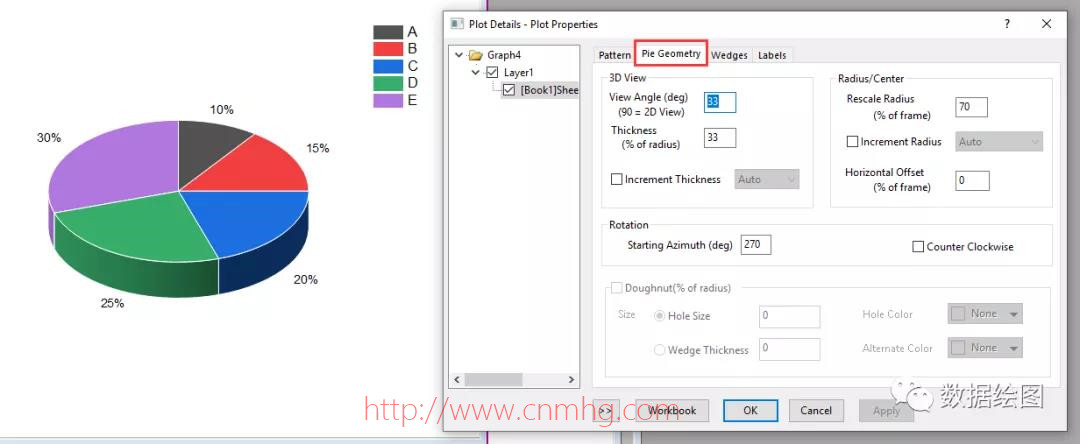

2. 雙擊繪制的3D餅圖，打開Plot Properties對話框，切換到Pie Geometry頁面，Pie Geometry頁面主要用于修改餅圖的視角、選擇、以及尺寸等格式。

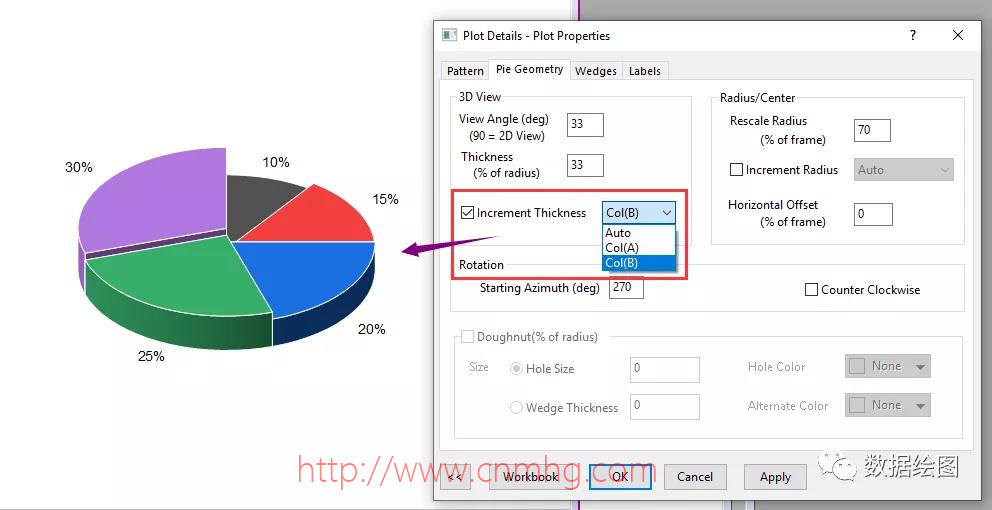

3. 勾選3D View下的Increment Thickness，并選為Col(B)，即按B列數據的值來定義3D餅圖的厚度。



4. 修改Thickness值，使得3D餅圖的看起來厚一些。這里設為60，即厚度是餅圖半徑的60%。

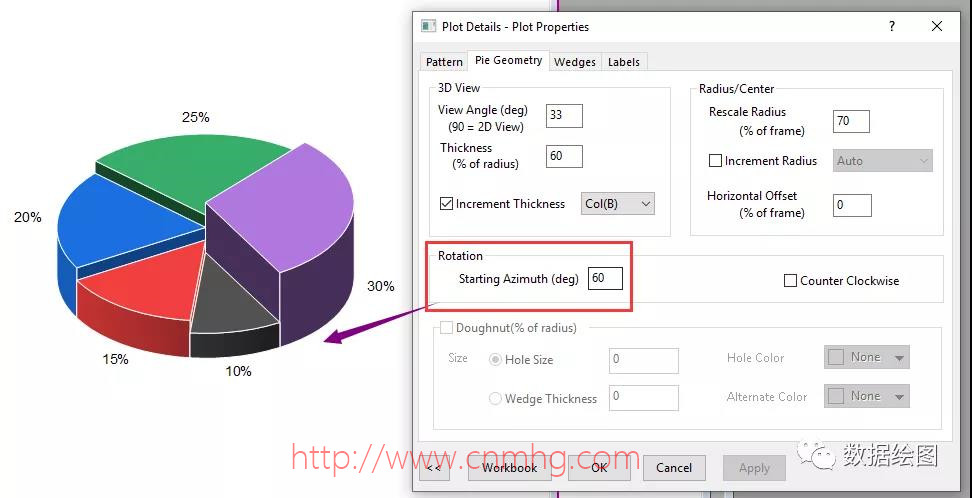

5. 修改Rotation下Start Azimuth的數值，調整3D餅圖的視角，使得比例小的部分顯示在前面。

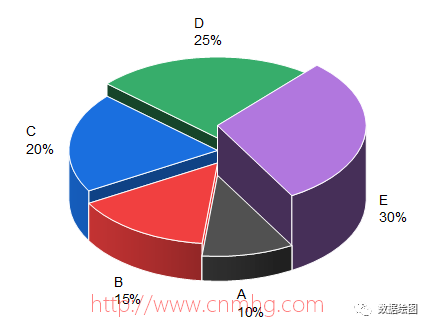

6. 可以進一步修改3D餅圖的顏色、線條、標簽等格式。不同厚度的3D餅圖完成了，是不是像旋轉樓梯一樣?



所用軟件：OriginLab OriginPro 2020@Windows 10 pro。
