CAD多行文字編碼講解

用單行文字寫的文字，在特性面板（CTRL+1）或查詢LI的時候，內容就是圖面上顯示的內容，而查看多行文字則不一樣，有時候字沒有幾個，但內容顯示得卻很長，如下圖所示。

由于有大量的格式編碼，如果不看圖面顯示，都很難看清楚哪些英文字母和數字是我們的文字內容。

如果文字顯示正常，大家通常不會(huì )也不必去關注這些符號，但當文字出了問題的時候，就會(huì )想弄明白多行文字的這些編碼到底是什么意思？能不能通過修改這些編碼來把文字改好？

之前就有人問過其中編碼表示什么意思，我之前手頭有一點點資料，但有些編碼一直沒太弄清楚，所以一直也沒敢寫。但網上相關的資料非常少，只能先將我收集和整理的資料先整理分享給大家，如果有問題的請大家指正。

MTEXT的常見格式編碼如下：

字體解析編碼

在多行文字中比較長的通常是字體編碼，有時是因為我們選擇的文字樣式不支持中文軟件自動替換的字體，有時是手動在多行文字編輯設置的字體。

TTF字體解析的編碼

fname|b？|i？|c???|p?;

字體名|粗體|斜體|代碼頁|？（與字體相關，具體意義不確定）|

f后面首先跟的是TTF或TTC字體文件名，比如宋體會(huì )顯示fsimsun

b0表示不是粗體，b1表示是粗體

i0表示不是斜體，i1表示是斜體

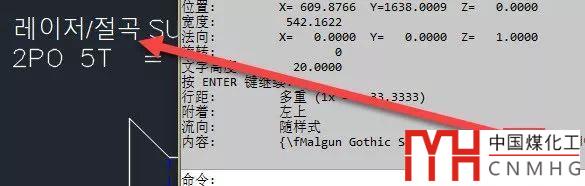

小寫的c后面跟的是代碼頁，或者說是國家編碼，比如中文的編號是c134，而韓文則是c129，如下圖所示。

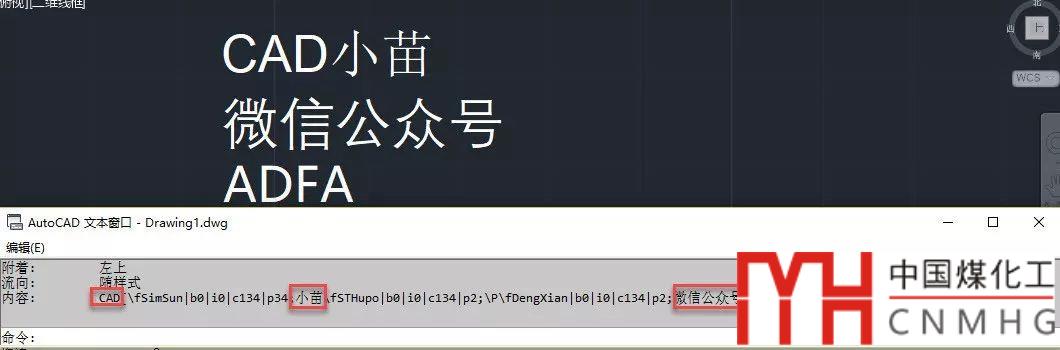

至于p34或p2或P54好像跟選擇的字體相關，例如宋體就是p34，fSimSun|b0|i0|c134|p34，而隸書是p49，fLiSu|b0|i0|c134|p49，而選擇一個其他字體可能是p2，如fLiSu|b0|i0|c134|p49。如果有誰知道這個p?表示什么意思，請留言。

其實這些編碼選中一種字體后就自動生成了，至于是否有錯誤，我們也很難判斷。

SHX字體解析編碼

而CAD的SHX字體的編碼就簡單了，如果在多行文字編輯器里設置了替代的SHX字體，編碼會(huì )顯示為：

Fname|c???|

字體名|代碼頁

格式編碼

下劃線、上劃線

L l下劃線 大寫表示開，小寫表示關

O o 上劃線 大寫表示開，小寫表示關

在上圖中因為上劃線加到最后一個字，并沒有關閉，如果繼續輸入文字的話，會(huì )自動加上上劃線。

高度編碼

Hxxx 高度 H數值絕對高度值 H???x 相對高度值

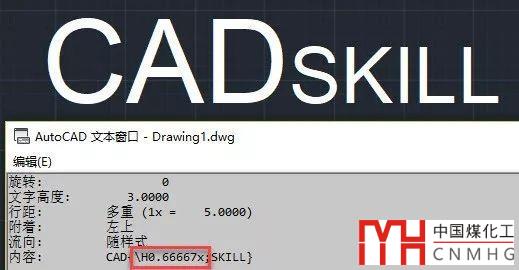

CAD多行文字會(huì )有一個基準高度，然后進入多行文字編輯器后，我們可以選中文字，將文字設置成不同高度，但這些高度在編碼中是按照基準高度的倍數記錄的，而不是按設置的高度值記錄的，如下圖所示。

顏色編碼

C???； 0~256 索引色

其中C0表示顏色為Byblock隨塊，C256表示Bylayer隨層，如果字的顏色跟多行文字對象的顏色一致就不顯示顏色編碼。

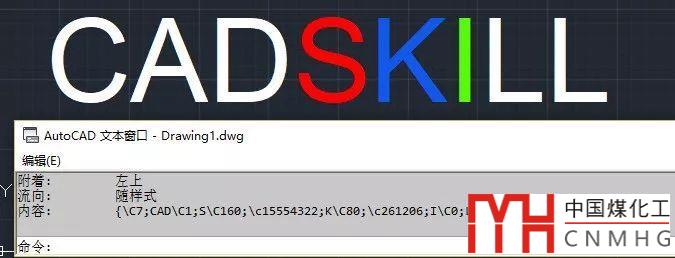

C??;c????? 真彩色

這個號怎么編的我就不太清楚了，總之就是一個顏色編號，前面的大寫后面跟的數字應該是相近的索引色編號，后面是真彩色的編號。

其他格式編碼

Q 傾斜

W 寬度

T 行間距

段落編碼

pixxx（首行縮進）

lxxx（段落偏移）

txxx（制表位）

{ }表示內部是一個整體

P 換行

A 對齊 段落中的對齊

S 堆疊 # ^/

UNICODE編碼

UxxxUnicode 文字編碼方式

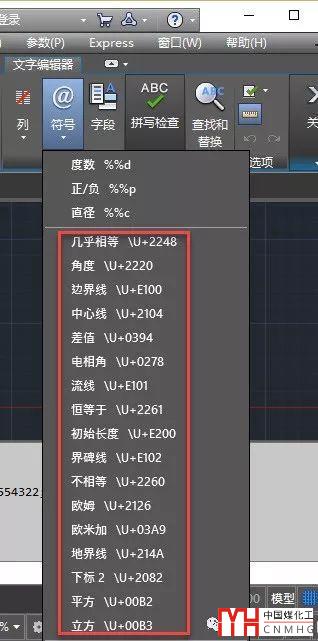

在多行文字中可以直接輸入UNICODE編碼，比如有很多符號就可以用這種方式輸入，如下圖所示。

但如果你文字中正常的中文查看內容時顯示成UNICODE編碼那就麻煩了，說明你的文字編碼已經混亂了，圖面會(huì )顯示為亂碼，如下圖所示。

不過遇到這種情況也不是通過手動修改編碼能解決的了。

其實看了上面這些編碼大家也不用記，因為通常我們都不會(huì )用這些編碼去改文字，肯定會(huì )在多行文字編輯器里直接去調格式或字體。如果覺得多余的設置影響多行文字的顯示和編輯效果，可以進入多行文字編輯器后刪除多余格式就好了，如下圖所示。

刪除格式的操作也可以選定文字后在右鍵菜單中執行。

也許一些CAD開發者或高手能通過編碼直接看出文字編碼的錯誤，但對于普通的CAD使用者了解這些編碼用處并不大。我們通過特性面板或查詢文字的編碼，能獲取到的最明顯、最有效的信息就是字體設置信息，只要有字體編碼，就說明這段文字內部單獨設置了字體，這種情況就有可能導致格式刷或修改文字樣式無效。
