每日一貼——如何測量多個連續線段長度？

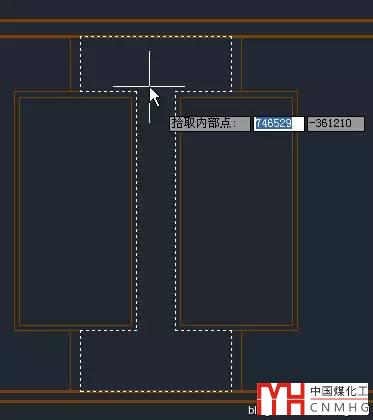

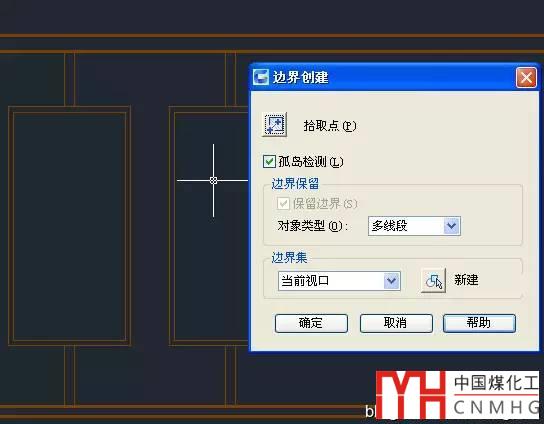

在網上發現有不少人問類這樣問題，也有不少文章講這個問題，方法基本差不多，例如沿線段畫多段線（PL），或者用多段線編輯（PE）命令將多條線段轉成連 續的多段線，然后通過LIST或屬性框獲取多段線的長度。這種方法確實比較簡單，大家通常能想到，這里就不再詳細介紹了。

每日一貼——CAD多段線的編輯技巧

每日一貼-你是否真的了解CAD的多段線（PLINE）？!

實際上CAD已經考慮了這種需求，在查詢距離DI的命令中加了選項，利用DIST(DI)命令就可以完成多個連續距離的測量，具體操作如下：

1、輸入DI命令，回車，首先根據提示捕捉確定第一點。

確定完第一點后，注意命令行提示，可以看到CAD高版本增加了一個：多個（M）選項。

2、輸入M，回車。

會(huì )看到有多了很多選項，如圓弧(A)/長度(L)/放棄(U)/總計(T)。

3、如果只是測量連續的直線段，我們依次捕捉連續直線的端點，選完最后一點后回車即可。

我們可以看到軟件會(huì )自動累加距離，操作提示如下：

指定第一點:
指定第二個點或[多個點(M)]: m
指定下一個點或 [圓弧(A)/長度(L)/放棄(U)/總計(T)]<總計>:
距離 = 4796
指定下一點或 [圓弧(A)/閉合(C)/長度(L)/放棄(U)/總計(T)]<總計>:
距離 = 11395
指定下一點或 [圓弧(A)/閉合(C)/長度(L)/放棄(U)/總計(T)]<總計>:
距離 = 13413

指定下一點或 [圓弧(A)/閉合(C)/長度(L)/放棄(U)/總計(T)]<總計>:
距離 = 13413

假設我們不想將這些線段轉換成多段線，或者這些連續距離并不是由首尾相連的線段構成的（也就是無法直接轉換成PL線），可以用上面介紹的方法。

--提示：下面是廣告，不是本文圖片--

CAD高版本的距離查詢(DI)命令在輸入M選項后，看到的選項與多段線（PL）類似，如[圓弧(A)/閉合(C)/長度(L)/放棄(U)/總計 (T)]，就是去掉了寬度選項，增加了一個總長選項，使用方法也跟PL線的參數也類似。也就是說CAD軟件采用的方法跟我們以前用的方法類似，也是繪制一 條PL線，然后返回多段線的長度。參數的詳細解釋可以看CAD的幫助，這里只簡單介紹一下：

A圓?。?/strong>可以測量圓弧的長度，輸入A后彈出的繪制圓弧的選項與PL線一樣，輸入L可以切換回直線段。
