什么是CAD代理圖形？應該如何處理？
之前發過關于代理圖形的文章，但發現還是有很多人對代理圖形是什么不了解。今天群里就有兩位網友提了跟代理圖形有關的問題，一個是問為什么復制的時候提示無法復制到剪貼板，一個是因為外部參照圖紙里有代理圖形導致無法綁定。既然如此，就將將代理圖形再詳細介紹一下。
有時我們在打開別人發過來的CAD圖紙，會(huì )彈出一個“代理信息”提示框，問是否顯示代理圖形，如下圖所示：
從提示對話框中信息可以看出，圖形中包含了由objectARX應用程序創(chuàng )建的自定義對象，無法正常顯示，讓你選擇代理圖形的顯示方式。
但我們選擇對象后，在特性面板的對象類型里顯示的確實英文：ACAD_PROXY_ENTITY，這也是很多初學者弄不清楚的地方，如下圖所示。
首先要記住ACAD_PROXY_ENTITY就是提示對話框或命令行提示中所說的代理圖形，有些文章里也翻譯成代理實體。
那這個代理圖形到底是什么呢？下面就給大家解釋一下。
---提示：下面是廣告，不是本文圖片！---
什么是代理圖形？什么是自定義對象？
在CAD中提供了一些基本的對象，例如直線、圓、弧、多段線等等，當我們選中這些對象后，打開特性面板（CTRL+1）可以看到這些對象的類型和相關參數，并可以通過調整參數來編輯圖形。
為了擴展CAD行業應用和提高操作效率，CAD提供了二次開發接口，開發者可以根據特定行業的需求開發一些工具和軟件，利用這些工具可以創(chuàng )建出由基本圖形組合而成的復雜圖形或進行一些特殊編輯操作。開發者可以定義一些與基本對象類似的參數化對象，這樣的對象就是自定義對象。

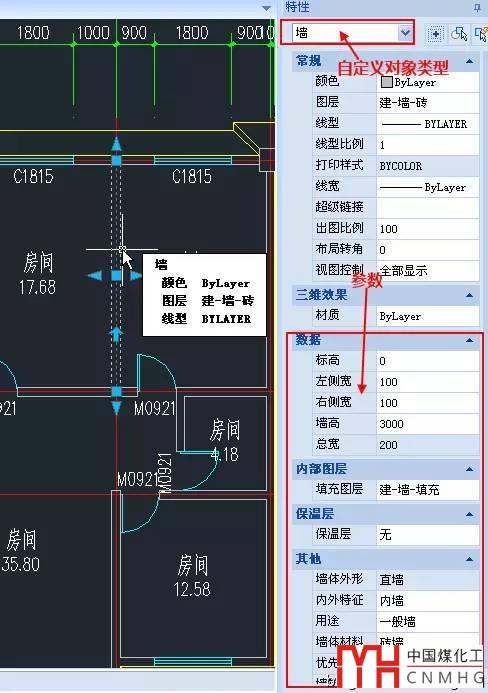

國內比較常用的天正建筑、浩辰建筑等都使用了自定義對象的技術，這些專業軟件中的墻體、門窗，甚至標注、符號等都采用了自定義對象。以浩辰建筑的墻體為例，下圖是選中墻體后夾點和特性的顯示。
從屬性框可以看到墻體不僅有寬、高的參數，還有墻體的外形、特征、用途、材料的信息，而且不同材質的墻體的優先級不同，這會(huì )決定不同材質墻體相交時哪種墻體會(huì )被打斷。墻體還增加了一些三角形的夾點，通過拖動這些夾點可以改變墻體的寬度、長度等，而且修改的時候，關聯的墻體和門窗也會(huì )聯動。
AUTOCAD也提供了機械、建筑、設備等版本，在這些版本中同樣也定義了一些特殊的對象。
復制粘貼時提示此操作不允許使用新的AEC對象怎么辦？
這些專業軟件充分利用自定義對象和反應器相關的技術，使得繪制和修改圖紙效率成倍提高。但自定義對象也會(huì )帶來負作用，那就是兼容性問題。
如果安裝了相應的專業軟件或解釋器(Enabler)插件，自定義對象的可以正常顯示和打印，也可以很方便地進行參數化編輯。但如果CAD里沒有安裝相應的解釋器，CAD將無法識別這些自定義對象，不僅無法進行參數化編輯，有時甚至還會(huì )無法顯示。

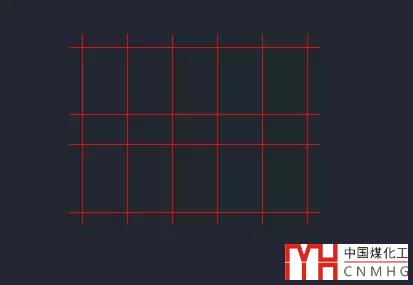

沒有解釋器時自定義對象是否能正確顯示取決于是否設置了代理圖形（PROXY ENTITY或者叫替代顯示圖形），代理圖形通常跟自定義對象的顯示效果是相同的。如果設置了代理圖形，那圖形的顯示和打印都基本正常，但如果沒有定義代理圖形，這些圖形將不會(huì )顯示。天正建筑早期版本的自定義對象就沒有定義代理圖形，因此在純CAD上打開時會(huì )發現很多圖形都看不到了，如下圖所示。

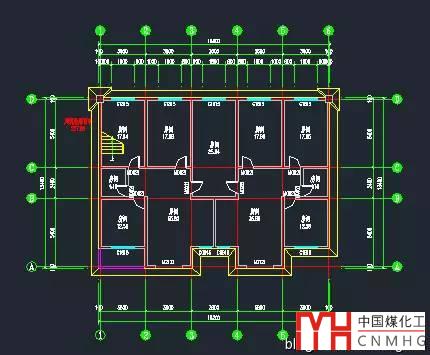

對比圖紙預覽和打開后圖紙的顯示，會(huì )發現很多圖形都消失，那些沒有顯示的圖形就是沒有代理圖形的自定義對象。
代理圖形對操作有何限制？
選中圖中的代理圖形后，屬性框中顯示的對象類型是：ACAD_PROXY_ENTITY（ACAD代理實體），代理實體可以進行移動、復制等常規操作，可以刪除、炸開；但無法復制CTRl+C或剪切CTRL+V，不能作為修剪邊界修剪其他圖形，外部參照里如果有代理實體，也無法綁定。
代理實體炸開后就會(huì )變成基本圖形，可以用常規的修改命令進行編輯。但是代理實體一旦炸開并保存后，就無法再返回原來的狀態了，即使用有解釋器的CAD軟件上打開也無法再進行參數化編輯了。
如何了解代理對象是什么程序創(chuàng )建的？

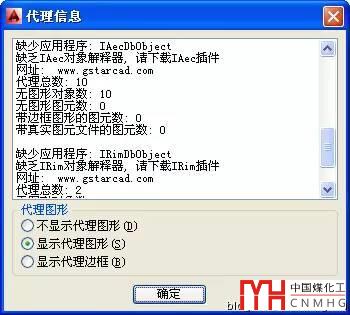

當打開圖紙時出現“代理信息”提對話框時，如果想編輯這些圖形，最好能在CAD上安裝相應的解釋器或專業軟件。向下拖動“代理信息”提示對話框右側的滾動條，可以看到代理實體的詳細信息，如下圖所示。
在對話框中會(huì )顯示自定義對象的相關信息，例如應用程序名，網址等，通過這些信息我們可以知道需要什么解釋器或插件，到哪兒去找這個專業軟件和插件。
如何控制代理圖形的顯示？

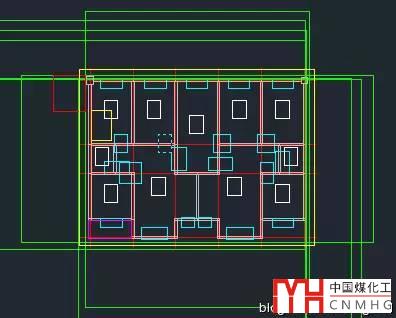

除了設置是否顯示代理圖形外，還可以選擇“顯示代理邊框”，設置不同選項的效果對比如下：
1、不顯示代理圖形
在A(yíng)UTOCAD的選項（OP）對話框中可以設置是否顯示“代理信息”并設置默認的顯示選項，如下圖所示。
希望通過上述講解讓大家對代理圖形有一定了解，遇到圖紙中有代理圖形，最好安裝相應的專業軟件，或者讓有相應的專業軟件的同事幫你轉換成普通圖形，例如天正軟件里可以轉T3格式。如果沒有這些條件，那只能自己炸開X了。
