每日一貼-CAD圖塊分解后會(huì )變？
最近遇到了幾個圖塊分解后發生變化的問題，比如圖塊分解后多出好多圖形，圖塊分解后有些文字消失了，圖塊分解后標注箭頭變小了等等，其實這些問題在之前的文章里都講過，只是當時描述的現象不太一樣，這里將圖塊分解后可能發生變化的相關問題匯總一下，大家遇到這種情況從這幾方面分析和解決問題就可以了。
一、圖塊分解后多出很多圖形
原因很簡單，圖中看到的是圖塊XC裁剪后的效果，多出來的圖形原來就在圖塊里，只是被暫時隱藏了，炸開就顯示出來了。這個前幾天專門發文解釋過，直接看當時的文章就好了。
每日一貼——為什么CAD圖塊炸開后多了很多圖形？
二、圖塊分解后文字變化或多出很多文字
前幾天有網友在群里問圖塊炸開怎么有些東西消失了，后來通過了解應該文字變了，而不是消失了。有時候還會(huì )發現分解一個圖塊后空白處會(huì )多出一些文字來。
這個原因其實很簡單，就是因為這些圖塊是屬性塊，分解前顯示的是屬性的值，分解后顯示的是屬性的標記，屬性的標記如果跟值的文字不同，或者屬性沒有值的時候，就會(huì )出現文字變化或多出文字的現象。
解決辦法很簡單，利用擴展工具的BURST（分解屬性為文字）工具，分解時將屬性變成普通文字，而且保持顯示屬性的值。
每日一貼——CAD屬性塊創(chuàng )建、編輯的相關技巧
如何將CAD圖塊中的屬性文字分解為普通文字？
--提示：下面是廣告，不是本文圖片！--

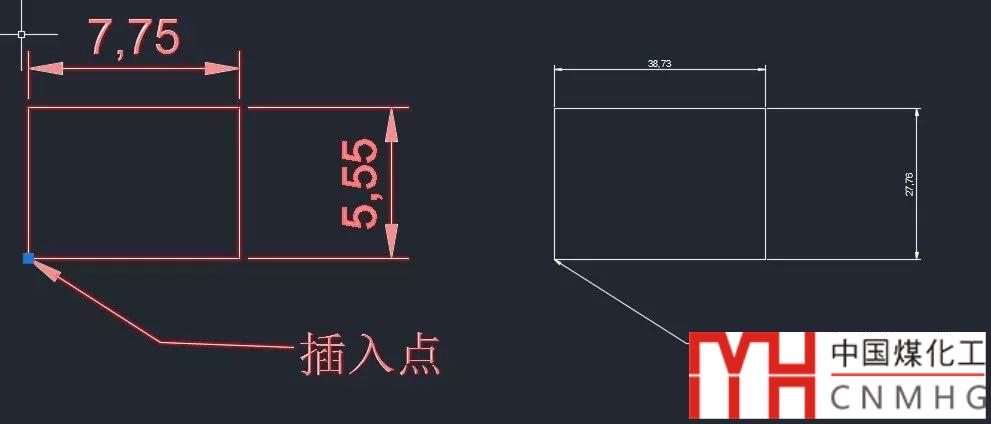

圖塊中有標注，如果圖塊被放大或縮小后（比例不是1）分解，標注不僅箭頭和標注線長度會(huì )變化，標注的值也會(huì )跟隨縮放后的尺寸更新，如下圖所示。
這是因為圖塊內的標注會(huì )跟隨圖塊一起被放大和縮小，而分解后標注會(huì )重新按照標注樣式更新，也就會(huì )恢復成縮放前的尺寸。

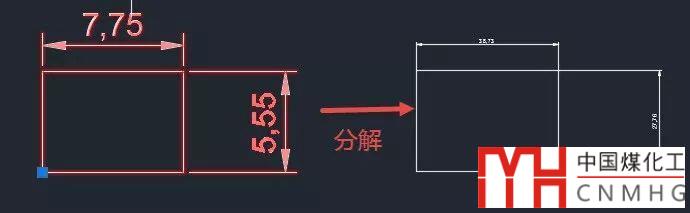

有一種標注比較特殊——引線，雖然引線的箭頭和文字是一次創(chuàng )建完成的，但創(chuàng )建后是兩個相互獨立但又互相關聯的圖形。如果引線做到圖塊內部，被縮放后再炸開，會(huì )發現文字仍保留了縮放后的尺寸，而箭頭則會(huì )恢復成原始尺寸，如下圖所示。
如果圖塊的比例本身就是1，炸開后標注箭頭變化，而標注值不變化，則有可能是在標注已經被創(chuàng )建成圖塊后修改了標注樣式的特征比例，炸開后標注按后設置的特征比例更新了，所以導致了變化，之前有人提過類似的問題，可以看下面的文章。
為什么CAD圖塊炸開后里面的標注箭頭變得特別大？
什么是CAD的標注特征比例？應如何設置？
四、分解后圖形的類型變了
圖塊的各軸向的比例不一致時，如果圖塊中有面域或三維實體，會(huì )導致圖塊分解不了；如果有圓、弧、多線等圖形還會(huì )導致圖形分解后圖形的類型變了，比如圓變橢圓，多段線變成了直線和（或）橢圓弧，多線變成直線段等等。
每日一貼--CAD分解（炸開X）需要了解的知識
為什么圖塊無法分解？

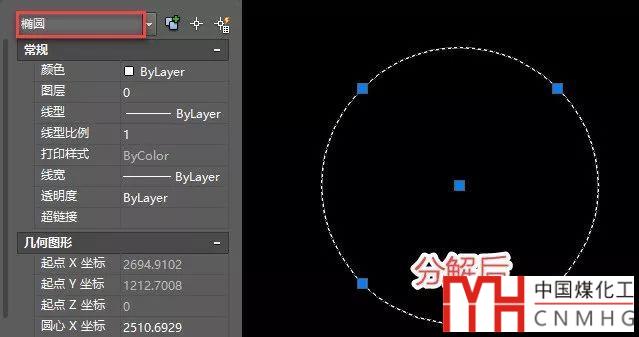

如果一個圓做成圖塊，XY軸比例不一致，就會(huì )變成一個橢圓，圖塊分解時為了保證分解前后的圖形一致，圓就被轉變成了橢圓，這也好理解。即使XY軸向比例一樣，Z軸比例不一樣，也會(huì )存在相同的問題。但XY軸比例一致，按道理二維圖形的形狀沒有變化，但CAD并沒有做這種判斷，只是判斷Z軸比例不一致就也轉換成了橢圓，如下圖所示。
我并沒有去試每種對象分解后的效果，大家如果遇到分解后圖形類型發生變化的時候，如果這種變化是你不希望發生的，最好去檢查一下圖塊的各軸向比例是否一致。
上面是我目前想到的幾種情況，如發現有遺漏，可以留言。
