如何批量生成CAD填充的邊界？

昨天有網友在群里問了這樣的問題：如何批量生成CAD填充的邊界？我當時還沒有弄清楚，就有網友告訴了他答案。

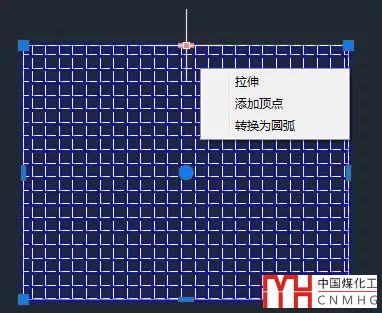

如果填充已經沒有關聯邊界，在高版本中仍可以通過夾點調整填充的范圍，如下圖所示。

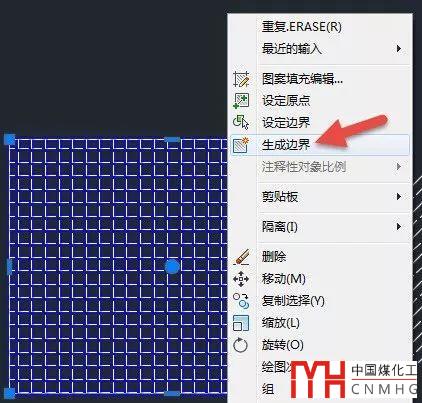

如果希望重新生成這些填充的關聯邊界，可以選擇一個填充，右鍵，選擇生成邊界，如下圖所示。

但如果同時選中多個要生成多個填充的邊界，右鍵菜單中就沒有生成邊界的選項了，如下圖所示。

要想同時選中多個填充生成邊界，就只能用命令了，這個命令有點長：

hatchgenerateboundary

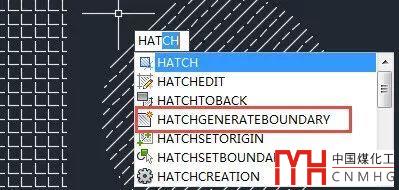

分解一下也不難記，hatch填充 generate生成 boundary邊界，當然現在CAD都有命令提示，我們通常不用輸入完整的命令，輸入前面的字母就可以在列表中找到這個命令了。

執行此命令后，可以依次單擊或框選所有要生成邊界的填充。

如果經常用這個命令的話，不妨到PGP文件里添加一個快捷鍵，如果只是偶爾用的話，只要輸入HA就能在命令列表里找到這個命令了。

低版本不支持命令列表，我也沒有試是否支持這個命令。如果你的CAD版本沒有這個命令，那就沒有什么好辦法了，只有一個一個地生成邊界了。
