CAD中如何輸入文字？

CAD中文字輸入有多種方式，根據情況不同，我們可以采用不同的方式。

常用的文字輸入方法有多行文字、單行文字，此外還有一些特殊的文字對象，例如屬性文字、標注文字、動態文字等，下面簡單介紹一下這些文字的用法和用途。

在輸入文字前都必須設置好文字樣式，否則文字都有可能不是預想的效果或顯示問號。

單行文字的創(chuàng )建和修改

雖然叫單行文字，一次是可以輸入多行，而且輸入過程中還可以重新定位文字的位置，但無論寫多少行，每一行都是獨立的對象。

單行文字的命令是TEXT，快捷鍵是DT，我們也可以在菜單或工具面板中執行單行文字命令。詳細操作講解請參看引用的經驗。

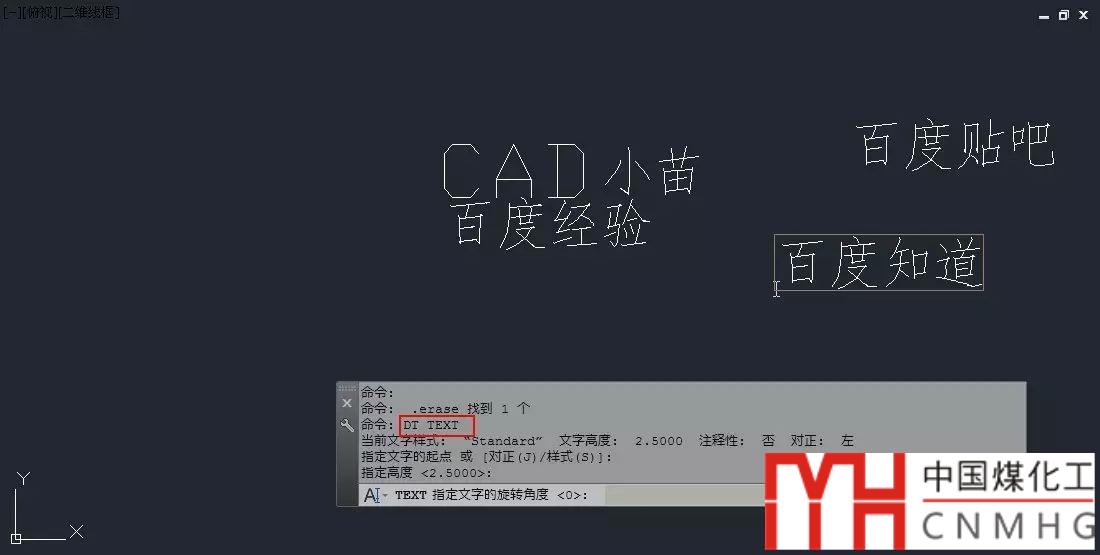

輸入DT命令，回車，根據命令行提示確定文字的起點、高度、旋轉角度，然后就可以輸入文字了，輸入文字是可以回車換行，也可以鼠標單擊重新確定文字位置。

連續兩次回車，可結束單行文字的輸入。

雙擊文字即可激活文字編輯命令DDEDIT，可直接修改單行文字。再編輯其他單行文字時單擊即可。

如果文字很簡單、只有一行，盡量使用單行文字，單行文字格式更簡單、編輯更加方便。

多行文字的創(chuàng )建和編輯

多行文字就是一個文字對象中可以輸入多行甚至多段，而且還可以分欄或添加制表位。

當我們需要多行文字作為一個整體進行編輯和排版時，建議使用多行文字。

多行文字的命令是MTEXT，快捷鍵是T，我們也可以在菜單和工具欄中調用多行文字命令。具體操作可參考下面的經驗引用。

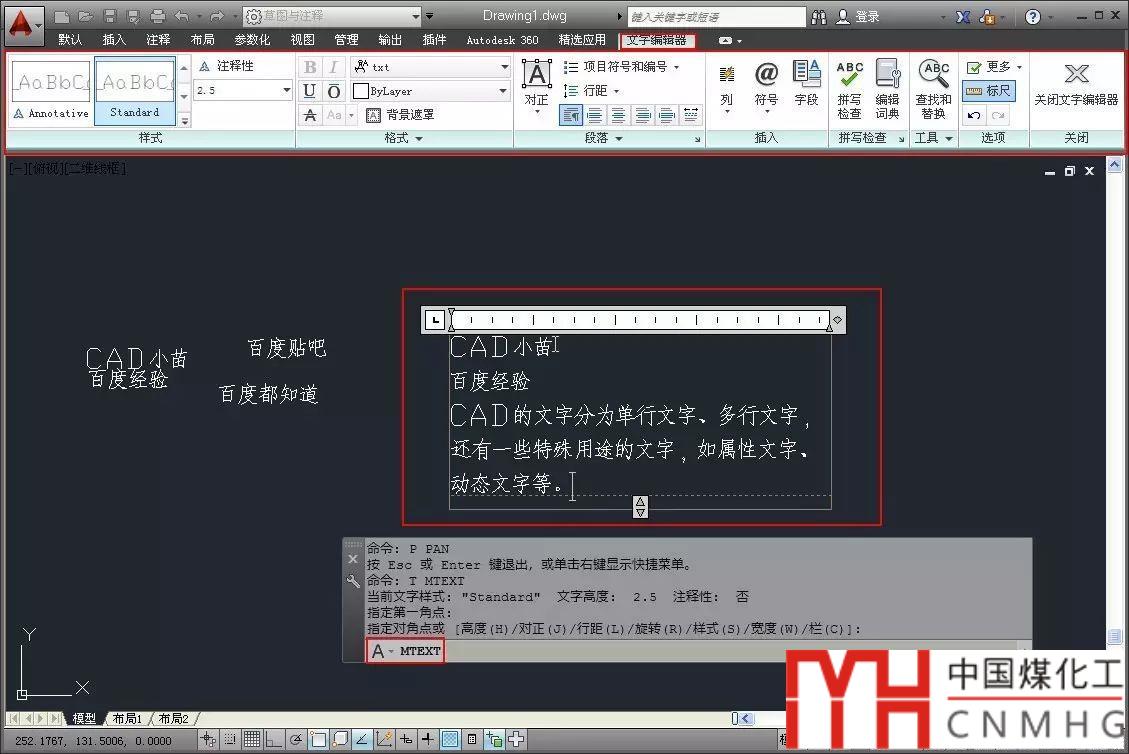

輸入T，在圖中定義文字的范圍后，就可以輸入文字了，輸入文字時可以根據寬度自動換行，也可以手動回車換行。在多行文字中還可以選定部分字符，設置不同的字體、高度、顏色或其他特性，還可以插入各種符號，添加各種效果。

在多行文字編輯工具欄或面板中點關閉編輯器或確定按鈕，或者在文本輸入框的外部單擊即可完成多行文字的輸入。

雙擊多行文字會(huì )自動啟動多行文字編輯器（MTEDIT），界面跟創(chuàng )建文字時完全一樣。

屬性文字的創(chuàng )建和編輯

之前發現有人直接用屬性文字作為普通文字使用，百度經驗里類似的文章中也有這種介紹。必須要提醒大家這種用法是不對的，因為一旦這么使用，會(huì )給后面的編輯帶來麻煩，當將屬性文字當普通文字使用時，顯示的是屬性文字的標簽，這個標簽是無法用FIND功能查找替換的。

無論在菜單或命令面板中我們都可以看到“定義屬性”是圖塊下面的一個功能，這就是告訴我們，屬性文字是用在圖塊里的。

屬性文字做到圖塊內部后顯示的是屬性的值，與普通文字不同的是，屬性做到圖塊內部后，雙擊圖塊就可以直接編輯屬性的值。

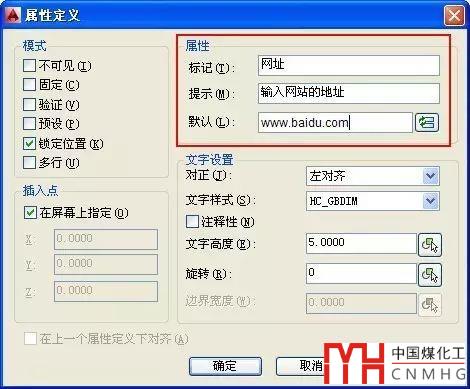

定義屬性的命令是ATTDEF，快捷鍵是ATT，屬性文字最重要的是標簽和值，值可以為空，提示是告訴我們屬性的作用，大多數情況提示可以跟標簽相同。

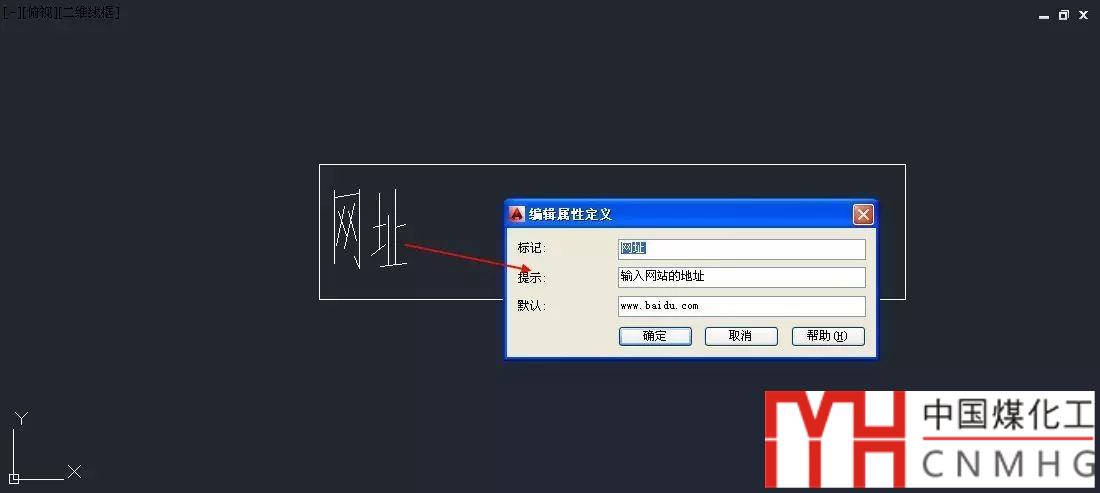

定義完屬性顯示的屬性的標簽，雙擊屬性文字，可以打開編輯屬性定義對話框，如圖所示。

很多人不設置屬性值，只是設置標簽，然后雙擊也可以編輯。再次提醒大家，千萬不要這么用！

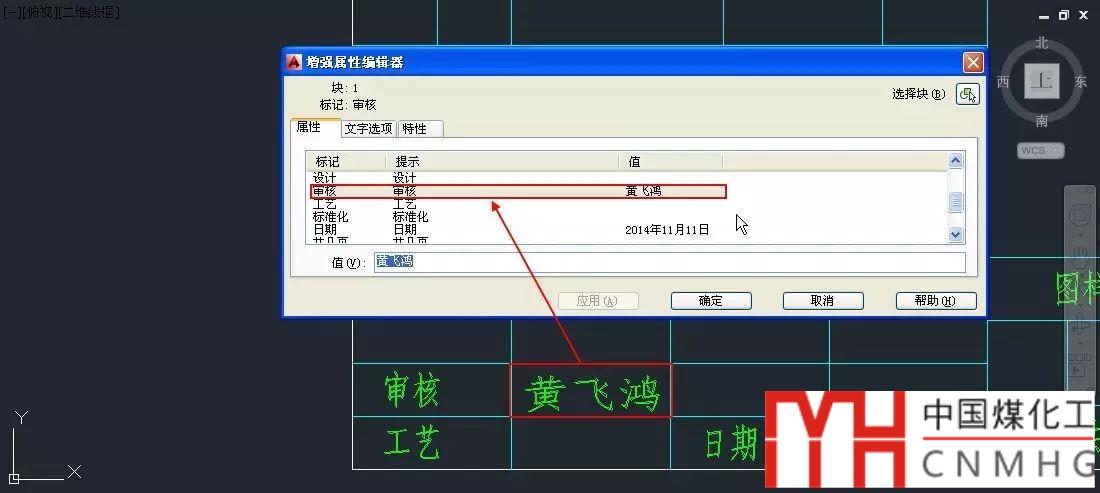

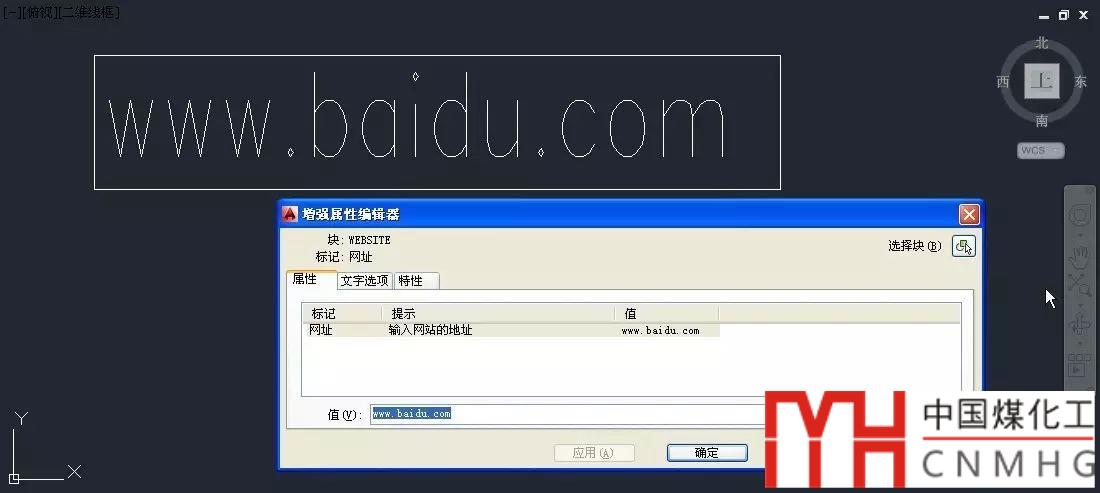

框選圖形和屬性文字，輸入B，做成圖塊，這時屬性文字才顯示的是正確的效果，我們可以在創(chuàng )建和插入圖塊的時候編輯屬性值，也可以雙擊屬性塊編輯屬性的值。

標注文字的設置和編輯

標注的主體文字是標注的測量值，在標注樣式中可以設置標注的公差、前后綴等這些文字，在標注完后我們也可以用ED命令編輯標注的文字，高版本直接雙擊標注文字即可調用ED命令進行編輯。之前發過過相關操作的文章，這里就不再詳細講解了。

動態文字

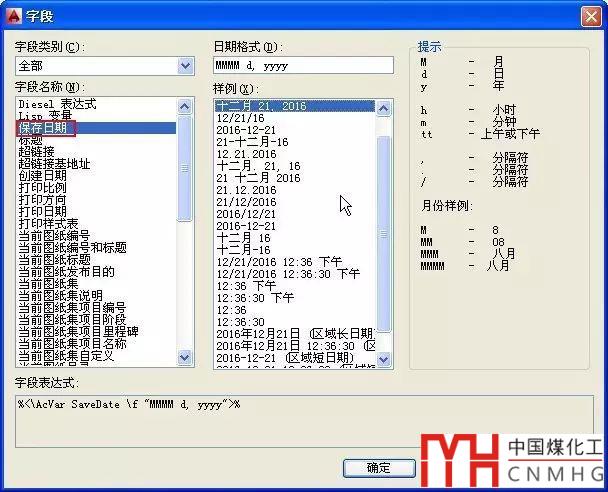

字段也可以單獨插入，命令是FIELD，輸入此命令后，會(huì )彈出字段對話框，我們選擇一個字段插入到圖中或文字中，這個字段會(huì )根據圖紙狀態的變化自動變化。

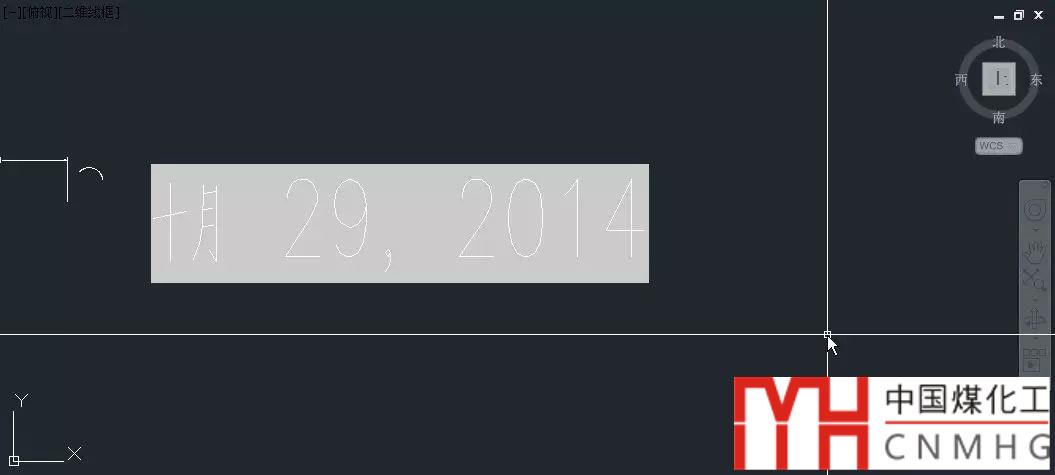

比如我們插入一個保存日期的字段，剛插入的時候會(huì )顯示文件上次保存的日期，如果再次文件，這個字段更新成當前的日期。

字段里面的選項特別多，之前已經發過介紹字段的文章，感興趣的話可以找出來再看看，自己也可以直接看看對話框中哪些字段自己能用得上。

如果你安裝了擴展工具，還有一種動態文字RTEXT，這個文字中可以通過DIESEL語句定義類似于字段的動態文字，有了字段后這個功能就不重要了，這個以前也介紹過。如果你輸入RTEXT，CAD提示未知命令，可以忽略這段。

弧形文字的輸入和編輯

如果你的CAD裝了擴展工具，還可以輸入弧形文字，命令是ARCTEXT，你可以試試。

創(chuàng )建后可以用ARCTEXT命令再編輯。

上面介紹了CAD中幾種常用和不常用的文字對象的用法和用途，常用的文字前面已經發布經驗詳細介紹過了，如果有需要后面再發文章詳細給大家介紹。

再次強調，文字不要亂用，避免給后續編輯帶來麻煩。
