之前介紹了文字樣式使用中可能遇到的問題，以及打開圖缺少字體應該如何處理，今天再來具體說說字體可能導致出現哪些問題。

之前遇到過各種各樣的字體問題，這里將之前遇到的各種跟字體相關的問題系統整理一下，讓大家在遇到類似問題的時候馬上能判斷出是什么原因，而且知道如何去解決。

在介紹問題之前，首先大家要了解一下CAD使用字體的一些基本原則：

• 字體并不是多多益善，夠用就好！

• 不光缺字體會(huì )導致問題，多了字體也會(huì )導致出現各種問題！

• 只將要用的字體拷到字體目錄中，而不要將下載的字體庫全部拷貝到字體目錄中。

• 不光CAD的FONTS目錄下的字體會(huì )被搜到，拷到CAD任何支持文件搜索路徑的字體都會(huì )被搜到，圖紙目錄中的字體也會(huì )被搜到。

• 如果不同搜索路徑下有同名的字體，只有第一個被搜到的字體會(huì )起作用，后面搜到的字體會(huì )被忽略。

• 同名的字體不一定相同，不同名的字體卻有很多是相同的。

一、對話框出現亂碼原來是字體的問題！

之前很多人都遇到過對話框亂碼的問題，如下圖所示。

一開始我都沒有CAD界面顯示亂碼會(huì )跟CAD的字體有關系，最后通過排查發現果然如此，在網上流傳很廣，本信息也提供了下載的字體庫中有一些操作系統的TTF字體，其中有一個字體SIMSUN.TTC有問題，如果將這個字體拷到CAD的FONTS目錄下就會(huì )導致CAD的一些對話框出現亂碼。

解決辦法就是：將CAD字體目錄下*.TTC*.TTF這類字體都刪除。

如果我們按照前面時候的原則來使用字體，也就不會(huì )產生這類問題，詳細介紹請參看下面的文章。

為什么CAD對話框會(huì )出現亂碼？

二、腳本*.SCR執行不正常原來也是因為多了字體？

同樣的腳本在同事機器上執行正常，在自己機器上卻執行始終不成功，以為少字體，將同事的字體全部拷貝過來還是不行，最后發現原來是多了個字體。腳本中想使用的是操作系統的宋體，但由于字體目錄下有一個宋體.shx，跟操作系統文字重名了。但在用命令方式輸入文字的時候，使用SHX字體多一個垂直選項取消確認，從而導致了腳本無法繼續執行。詳細介紹參看下面的文章。

多了字體也會(huì )有問題，竟會(huì )導致腳本文件執行不正常？

三、選擇了宋體怎么文字是空心的或者還是單線字體？

想在字體列表中選擇一種操作系統的字體，如宋體，結果沒想到選擇了一個宋體.SHX或宋體.TTF.SHX，其實使用的還是CAD的字體，只能是空心或單線的，是無法創(chuàng )建出操作協同字體的粗線填充效果的。

幾種操作系統字體格式：otf/ttf/ttc格式字體的區別

CAD的SHX字體與操作系統的TTF字體各有什么特點？

宋體的文字為什么是空心？

四、CAD的字體目錄中字體完全相同但打開圖紙文字顯示還是不同

這種問題也遇到過好幾次，明明一臺機器的兩個版本CAD或兩臺機器上的CAD的FONTS目錄中的字體完全相同，但同一張圖紙在一個CAD中可正常顯示，在另一個CAD打開卻無法顯示，或者打開后文字顯示效果不相同。

遇到這種情況，我們首先要記得不光FONTS目錄下的字體會(huì )起作用。先看看圖紙所在目錄下是否有字體，在看看CAD有哪些支持文件搜索路徑，在這些路徑搜一下，看是否有同名的字體。

可能圖紙使用的字體在這些目錄中而不是在FONTS目錄中，又或者這些目錄中有同名但版本不同的字體被線搜索到了。詳細講解請參看下面的文章：

為什么CAD的字體庫相同但打開圖紙的效果卻不同？

五、圖紙用的是操作系統的字體換了機器打開文字卻顯示問號了

圖紙中用的是操作系統字體，保存的時候顯示一切都正常，但換了一臺機器打開時，沒有提示讓替換字體，卻發現這些文字會(huì )變成了問號。操作系統字體為什么也會(huì )找不到呢？

圖紙是在XP操作系統上保存的，選擇一種XP系統中的字體：仿宋_GB2312，而WIN7以上系統沒有的操作系統字體。

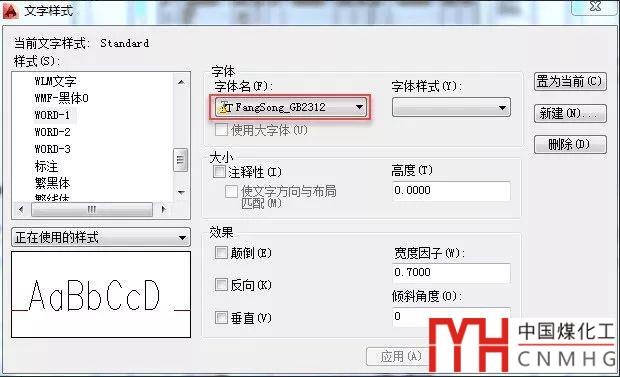

如果此圖紙在XP操作系統下打開，文字就不會(huì )出現問號，因為字體就可以正常讀取，XP系統中此樣式的字體名顯示如下圖所示。

在高版本操作系統上不僅沒有這個字體，即使從XP系統上將對應的字體文件：simfang0.ttf復制到高版本W(wǎng)INDOWS的FONTS目錄下，字體也無法識別，文字仍顯示為問號。

因為CAD默認有替換字體:simplex.shx，TTF字體找不到時自動替換成這種字體，這樣就不支持中文了，中文就會(huì )顯示為問號。

為什么圖紙用操作系統的字體也會(huì )顯示問號？

WIN7以上系統的"仿宋_GB2312"字體

六、有字體為什么有些字符還會(huì )顯示為問號

比較常見的是圖紙中的一些特殊符號，例如鋼筋符號顯示為問號，當然也存在其他情況。跟畫圖的人使用的相同的字體，我們打開的時候仍然會(huì )有問號呢？

因為字體名是可以隨意改的，同名的字體可能有不同的版本，出現問號就是因為我們使用的字體版本缺少某些字符。

因為沒有原圖使用的字體，也無法判斷們使用的字體是否是原圖使用的字體，只能是再去找找文件名相同但跟我們使用的字體字節數不同的字體文件，替換后試試看是否能恢復正常。

為什么CAD圖紙打開鋼筋符號顯示為問號？

七、明明有同名的字體CAD為什么還提示缺字體呢？

開圖時提示缺字體，但去字體目錄下看明明有同名的字體，卻為什么找不到呢？

這種情況比較少見，是前幾天剛遇到的，是以為圖紙中使用了一種小字體，文件名居然跟比較常用的符號形文件相同，字體目錄中同名的符號形文件是無法用來替換小字體的。

為什么明明CAD有同名的字體打開圖紙還是找不到？？

八、圖紙中的文字不顯示或顯示為問號？

在CAD低版本無論是缺字體或字體卻字符，文字都會(huì )顯示為問號，但到了AUTOCAD高版本，如果文字使用的字體沒有找到，文字根本就不顯示。

這個才是真正的缺字體的問題，解決辦法之前已經講得很清楚了：最好能找到原圖使用的字體并復制到CAD的字體目錄下，實在找不到只能用其他字體替換了。

每日一貼——CAD打開圖紙時提示找不到字體怎么辦?

九、為什么文字會(huì )顯示為亂碼？

有時圖面上的文字不是顯示問號，而是顯示一些我們不認識的文字，大家統統把他稱為亂碼。亂碼的原因有好幾種，有些可以想辦法解決，有些則無法解決。

1、選用了錯誤的字體

如果是繁體文字我們使用了簡體的大字體，或者使用了日文、韓文的大字體，根據文字編碼在字體文件中找到的字符跟原文字完全不相同，因此看上去會(huì )比較亂。

遇到這種情況只需要在文字樣式里換一下大字體看一下，看是否有哪個大字體能使文字顯示正常。

2、圖紙文件代碼頁錯誤

每張圖紙都有一個代碼頁，這個代碼頁是針對不同國家不同語言的，比如中文的代碼頁是ANSI_936，中文繁體的代碼頁是ANSI_950，如果是一張中文簡體的圖紙，代碼頁給保存成了ANSI_950，所有文字都會(huì )解析錯誤，導致顯示亂碼。至于為什么會(huì )出現代碼頁錯誤，可能跟低版本的CAD和操作系統的語言設置有關系。

如果整篇所有的文字都亂碼，可以輸入DWGCODEPAGE命令查看一下代碼頁，也可以自己想辦法存成DXF文件處理一下。

3、文字編碼保存錯誤

如果圖中其他文字都顯示正常，只有一段文字顯示亂碼，而且其他使用相同文字樣式的文字也正常，這種情況說明這段文字的編碼的保存時候已經錯了。估計跟保存和打開低版本有關系，這種情況遇到很多次，但束手無策，只能看看以前還有沒有備份圖紙文字顯示正常，可以拷過來，如果沒有，只能是重寫了。

CAD圖紙打開出現亂碼怎么辦？

如果將默認的保存格式設置為2004及以下版本，可能出現這種問題的幾率會(huì )比較高，因為低版本是非UNICODE的，高版本是UNICODE的。

上面總結了我之前遇到的各種由于字體引起的問題，可以看到缺字體并不是最難辦的，缺字體去找字體就好了，找不到就換一種，很多時候出現問題是因為多了字體和用錯了字體。所以再次提醒大家：

字體目錄只保存用到的字體，不要隨意改字體文件名，一張圖不必使用太多字體。
