如何設置固定長度的尺寸界限?為什么設置不管用?
時間:2020-06-25
來源:CAD小苗
瀏覽:
默認狀態下標注時,我們先選擇對象或者標注點,然后拖動定位標注的位置,兩側的標注線長度通常是由我們制定的尺寸線位置決定的,而且如果兩個點到尺寸線的距離不一樣,尺寸界限長度還一樣,如下圖所示。
但為了圖紙更規范、更美觀,有時需要尺寸界限的長度是一致的,也就是需要設置成一個固定的長度,如下圖所示。

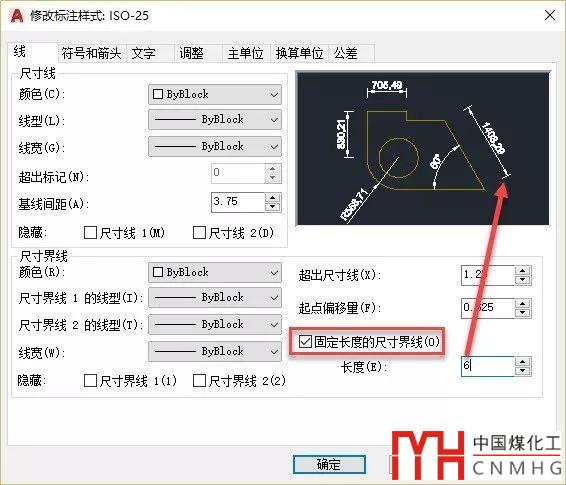

要設置固定長度的尺寸界限很簡單,只需要在標注樣式D里勾選“固定長度的尺寸界限”,然后輸入我們需要的長度值就可以了,如下圖所示。
但設置了固定長度的尺寸界限后,在標注的時候卻發現尺寸界限還是長短不一,如下圖所示,這是為什么呢?
其實只要仔細觀察就會(huì )發現,如果尺寸線離標注控制點的距離小于我們設置的固定長度,就會(huì )忽略設置的固定長度。
也就是標注時尺寸界限的長度不能大于設置的固定長度,但可以小于設置的固定長度。
