cad圖塊無法分解怎么辦？

網上看到有人問這樣的問題：CAD圖塊無法分解怎么辦？

直接這么問很難回答，因為有兩種情況，一種是普通的圖塊可以設置不允許分解，還有一種情況是一些CAD工具軟件將圖紙做成了多重插入的匿名塊，這么做是為了保護圖紙，不讓別人編輯修改圖紙。

情況不一樣，解決問題的方法也不一樣。下面就簡單給大家介紹一下。

圖塊被設置為不可分解

創(chuàng )建圖塊時默認是允許分解的，但我們可以設置為不允許分解，下面我們就看設置不允許分解的操作，以及遇到這種圖塊后的處理辦法。

要完成下面的練習可以繪制一個簡單的圖形，例如一個圓或加上一個矩形，選中繪制的圖形后，輸入B，回車，打開圖塊定義對話框，在對話框給圖塊起上名字，設置好基點坐標，取消勾選“允許分解”選項，如圖所示。

單擊確定按鈕，關閉創(chuàng )建圖塊對話框，同時完成了圖塊創(chuàng )建。我們來測試一下圖塊是否可以分解。

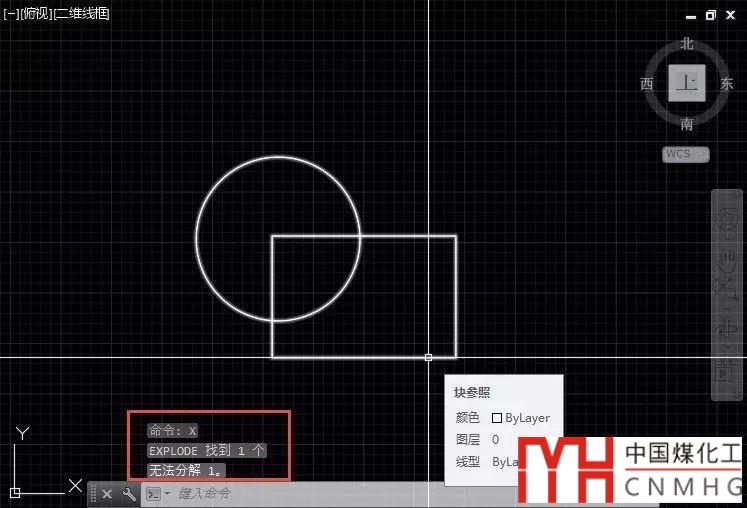

在工具欄或面板單擊分解按鈕，或者輸入X后回車，選擇圖塊，在命令行我們會(huì )看到圖塊無法分解的提示，如圖所示。

這種圖塊我們怎么重新設置成讓它可以分解呢？操作也很簡單。

雙擊圖塊，打開編輯塊定義對話框，單擊確定按鈕，進入塊編輯器。（如果圖塊是屬性框，雙擊會(huì )彈出增強屬性編輯器，可直接輸入BEDIT后回車或在菜單面板中執行塊編輯器功能）

進入快編輯器后不要選中任何圖形，打開特性面板（CTRL+1），找到允許分解的參數，在后面的下拉框中選擇“是”。

單擊“關閉塊編輯器”，選擇將更改保存到圖塊中。

此時我們再?lài)L試分解圖塊，可以看到圖塊已經可以被分解了。

多重插入塊如何分解

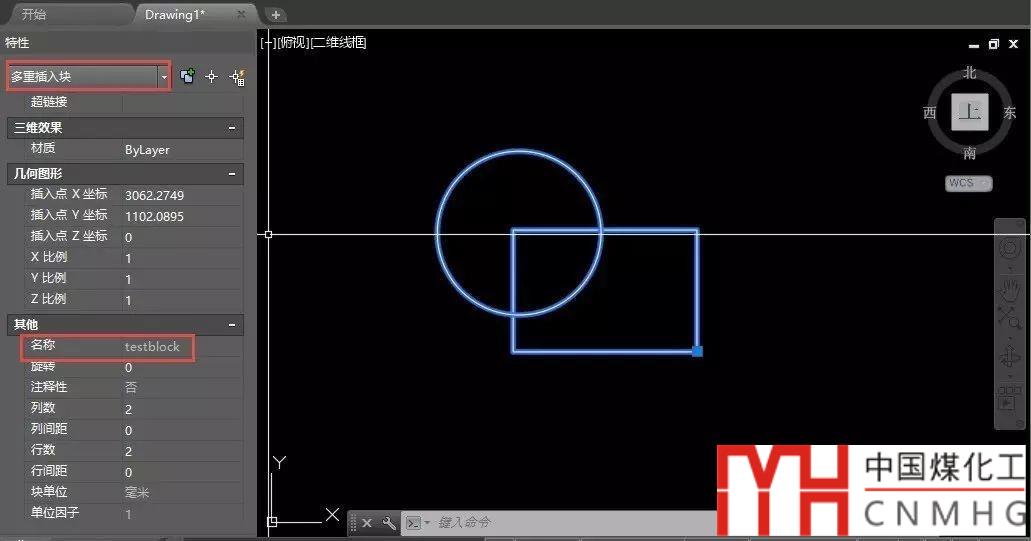

多重插入塊也是無法直接分解的，如果我們看到圖塊顯示為多重插入塊，需要先在特性面板(CTRL+1)看一下圖塊名是不是*U開頭的，如果不是*U開頭的匿名塊，要分解也很容易。

對于這樣的多重插入塊，要分解也不難，就是重新插入一個同名的圖塊，分解就可以了。

多重插入的匿名塊如何分解

一些多重插入塊的圖塊名前帶*U，這種是匿名塊，匿名塊在插入I對話框是找不到的，這類圖塊通常都是由一些加密的工具或插件生成，主要是為了防修改的。

這種圖塊用常規的CAD操作是無法分解的，網上專門針對這類圖塊處了一個解鎖的插件。插件名稱是LOCKDWG.VLX。大家可以從百度網盤上下載：

http://pan.baidu.com/s/1c0bGiru

輸入AP，回車，加載下載的LOCKDWG.VLX。

輸入unlockdwg命令，回車，會(huì )確認是否已備份文件，輸入Y后回車，你的圖紙就會(huì )被炸開了。

這個插件我試過，一些常規加密的圖紙是可以分解，但并不保證所有工具加密的圖塊都可以解密。

小結

上面介紹了幾種圖塊不能分解的幾種情況和解決辦法，但這些辦法還不能保證被加密的圖塊就一定會(huì )被分解。

如果實在不行，我們又想編輯圖紙的話，那只能利用輸出矢量文件再輸入的方法，例如輸出PDF文件再輸入，輸出WMF后再輸入WMF文件，但輸出這些文件再輸入后，一些CAD圖形可能就會(huì )丟失原有的屬性，例如標注就不再是標注，如果輸出成WMF，文字都可能被轉換成圖形。

如果不小心將圖塊設置成不分解了，可以自己取處理，如果別人給我們的圖紙經過加密處理，就是希望我們可以看、可以打印，但不能編輯，如果沒有特殊需要，也沒有必要非去分解。

• 以上技巧適用于A(yíng)UTOCAD和浩辰CAD
