當CAD布局中視口重疊時如何遮擋后面的圖形

昨天在微信信息一位朋友提了這樣一個問題，他的地形圖上面要一個局部放大的小圖，具體效果如下。

在布局空間中利用大小兩個重疊的視口來實現這個效果，但由于視口本身是透明的，在小視口中可以看到后面的圖形，圖面很亂，他需要想一個辦法將小視口后面的圖形擋住。當嘗試進入大視口（模型空間）創(chuàng )建一個跟小視口一樣大小的區域覆蓋（WIPEOUT），從布局空間顯示看，可以正常遮擋，但打印出來卻發現，小視口被區域覆蓋遮擋了。最后他沒有辦法，只能到模型空間將小視口后面的圖形刪除，顯然這不是一種理想的方式。經過我們下午的探討交流，嘗試了多種方法，最終發現之所以WIPEOUT不好用，是因為他用的AUTOCAD版本太低（2004），我在2011上采用同樣的方法打印效果正常，安裝一個AUTOCAD高版本就可以輕松解決問題。

雖然最終的答案有點讓人失望，居然是軟件的原因。但中間我們嘗試了多種方法，我想將這些方法總結一下，也許其他人在有些情況下能用得上。

如果大視口圖形并未充滿，有足夠的地方放下局部放大的圖形的話，直接創(chuàng )建一個小視口好了，因此上面問題的關鍵是大視口中充滿了圖形，必須想辦法解決圖形重疊的問題，最終想到的解決方法有下面幾種：

一、將大視口創(chuàng )建成L形視口，然后將小視口放在一角，不讓視口相互重疊。

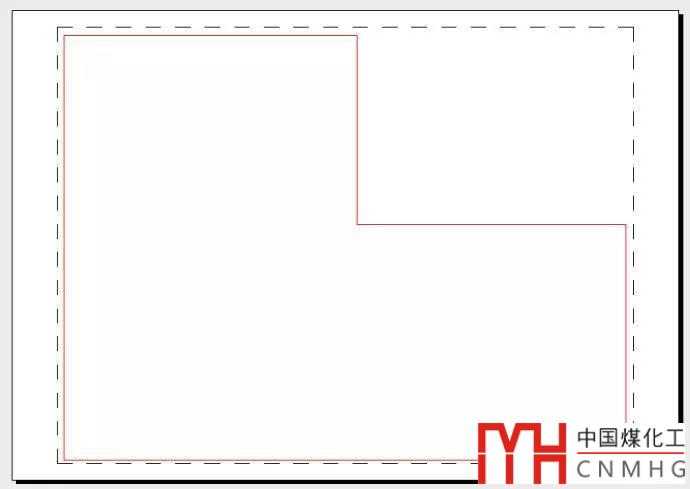

設置方法很簡單，先在布局空間用多段線繪制出大視口的形狀，如下圖所示：

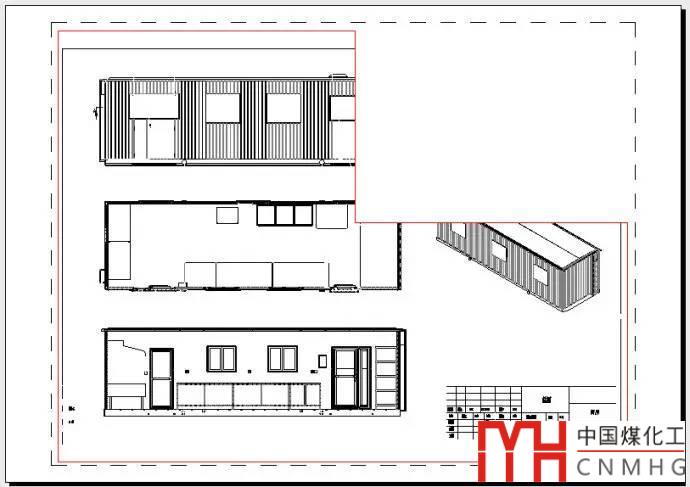

從菜單中選擇：視圖>視口>對象或輸入-VPORTS命令（注意前面要加上小橫杠，如果不加，會(huì )彈出對話框）后輸入O參數并回車，選擇畫好的封閉多段線，就可以生成多邊形視口，如下圖所示。

用這種方式創(chuàng )建后繪制的多段線還在，不刪除掉的話，如果不想讓他影響打印，可以將視口和多段線都放到不打印的圖層上，如DEFPOINTS。當然我們也可以直接用多邊形選項來創(chuàng )建這個視口，那樣就不會(huì )多出多段線，但用視口命令的多邊形選項直接創(chuàng )建多邊形視口，繪制起來不如多段線簡便。

既然大視口已經被裁剪掉了，在空白處創(chuàng )建一個小視口，就不會(huì )有遮擋的問題了。但如果小視口要放在中間的話，這種方法顯然行不通。

二、 在模型空間繪制一個與小視口等大的區域覆蓋（WIPEOUT）或填充將小視口后面的圖形擋住。如果小視口必須放到大視口中間，而圖形中間也沒有足夠的空白區域的話，那就只有用這種方法了。要做這種操作，必須先在布局空間將大小視口的位置比例確定好，否則后面要再調整比例或位置，區域覆蓋就跟小視口不匹配了。但也要同時注意一個問題，也就是這個區域覆蓋不會(huì )出現在小視口中。小視口中顯示的通常是局部放大被遮擋區域外的圖形，這個問題應該不存在。

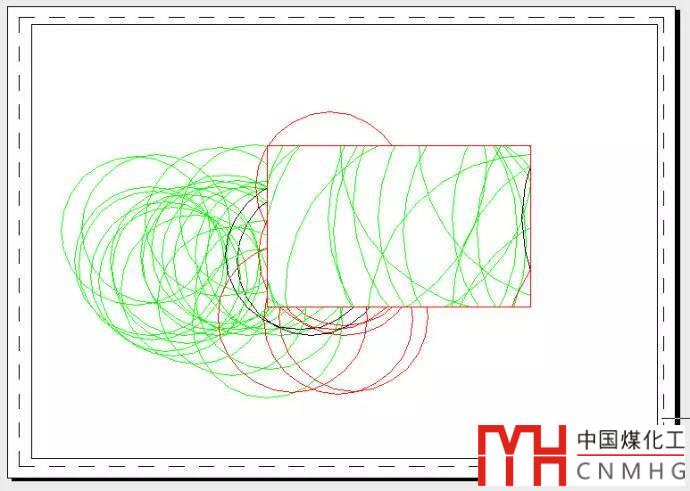

創(chuàng )建區域覆蓋時還有一個問題，我們雙擊進入大視口，希望能繪制一個與小視口邊界完全重合的區域覆蓋，但在AUTOCAD中，進入大視口也就是在模型空間無法捕捉到上面小視口的邊界。為了保證繪制的形狀至少是一個標準的矩形，建議先繪制一個矩形，然后利用矩形來生成區域覆蓋。我用簡單圖形做了一下，效果如下圖所示。

紅色邊界的是小視口，設置完后，在布局空間看著效果很正確。但如果你使用的是AUTOCAD 低版本，例如AUTOCAD 2004，由于在打印的時候視口順序處理錯誤，估計先處理小視口后處理大視口，會(huì )導致小視口被區域覆蓋遮擋，打印出來一片空白。一開始我們以為是區域覆蓋的問題，我給他想了另一個辦法，用SOLID填充，設置成真彩色的白色(255,255,255)，顯示效果也沒有問題，但在AUTOCAD2004中打印出來還是一樣，也把小視口給遮住了。因此可以確認是低版本的AUTOCAD在打印重疊視口時圖形順序處理出了問題。

至于AUTOCAD哪個版本修正了這個問題，我也沒挨個試，可以確認2011以上版本是沒有問題的，用區域覆蓋、SOLID填充都可以。假如你的CAD在使用過程中出現了類似的問題，建議安裝高版本。

三、裁剪XCLIP

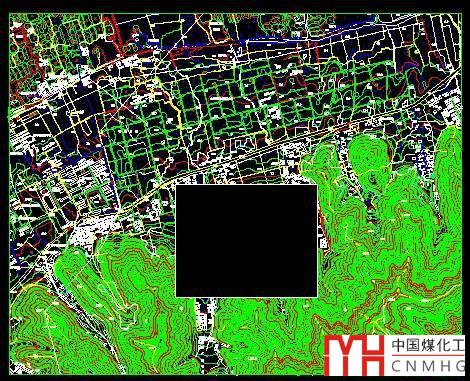

XCLIP命令可以裁剪圖塊或外部參照，假如將圖形做成圖塊或外部參照插入進來，可以用XCLIP進行裁剪。我們可以將底圖做成一個大圖塊，利用反向裁剪（XCLIP>選擇圖塊>新建邊界N>反向裁剪I>矩形R或選擇多段線S）在中間裁剪一個跟小視口相同的窗口，如下圖所示。

不過這樣做存在兩個問題，如果底圖比較復雜，將這種圖做成一個大圖塊對操作性能有影響，另外做成圖塊后編輯底圖也不太方便。

其實不在布局建視口，利用圖塊在模型空間也可以實現這種效果?？梢詫⒁植糠糯蟮膱D形復制到一邊，可以先用縮放SC命令放大到需要的倍數，也可以做成圖塊后修改圖塊比例。在圖形下面放一個區域覆蓋，然后和圖形一起選中做成圖塊，一些超出矩形范圍的線條不必修剪，直接做成圖塊后用XCLIP裁剪就行。圖塊可以調整比例，類似于設置視口比例。由于區域覆蓋做到圖塊里，移動到哪里都可以自動遮擋后面的圖形。而且局部放大的圖形與后面的底圖無關，文字、標注的大小可以單獨調整，如果用視口必須事先設置注釋性才能調整局部放大圖形的標注、文字大小，當然如果對文字和標注尺寸沒有要求的話就不用管了。

四、刪除小視口下方的圖形

刪除小視口下方的圖形，這種方法不僅破壞了底圖的完整性，而且很多圖形需要修剪，處理起來也比較麻煩，屬于不得以而為之的。

上面就是昨天的研究成果，在介紹解決問題方法的同時，給大家簡單介紹視口、圖塊的裁剪方法，區域覆蓋WIPEOUT和SOLID填充的應用，希望對大家有幫助。

CAD提供了非常豐富的功能，為了達到相同目的我們可以選擇多種不同的處理方式。但想選擇最簡單最理想的方式，必須對CAD有非常深入的了解。

以上技巧適用于A(yíng)UTOCAD及浩辰CAD等類似的軟件。
