CAD線寬的作用是什么？畫圖的時候是不是必須設置線寬？

線寬是CAD圖形的一個基本屬性，可以通過圖層來進行設置，也可以直接選擇對象單獨設置線寬，線寬的主要作用就是控制打印，也就是控制圖形在打印時線條的寬度。

線寬是圖形對象的一個基本屬性，但不是一個幾何屬性，也就是說線寬設置并不能改變圖形的外觀和形狀。

標準的線寬有0.05、0.09、0.13、0.15、0.18、0.20、0.25、0.30、0.35、0.40、0.50、0.53、0.60、0.70、0.80、0.90、1.00、1.06、1.20、1.40、1.58、2.00、2.11。線寬是有單位的，默認單位是毫米。單位也可以設置成英寸，如果設置成英寸，就會(huì )是0.039”、0.042”、0.047”等一系列數值了。

CAD圖紙也可以設置成各種不同單位，一個單位可以表示1毫米，也可以表示1米、1英寸；而且有時還會(huì )按照一定比例繪制圖紙，打印時也會(huì )根據圖形和紙張大小選擇不同的打印比例，如1：1、1:100、1:200。 無論圖形的單位和比例如何設置，“線寬”的單位始終是不變的，要么是毫米，要么是英寸。

無論你的圖形單位是什么，尺寸多大，按1:1還是1:100打印，如果打印時線寬設置成0.3，打印出來線條的寬度都是0.3mm。

畫圖的時候是不是必須設置線寬？

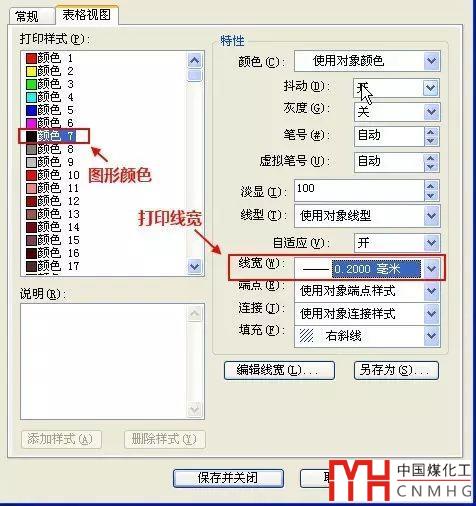

一些簡單的機械圖紙，只分簡單的幾個圖層，會(huì )利用圖層來區分粗細線，在一些復雜的建筑或地形圖中一般很少設置線寬，通常不同圖層設置成不同顏色，在打印輸出時直接利用打印樣式表（CTB）文件按顏色來設置輸出線寬。

因此，在畫圖是否設置線寬取決于你計劃用什么方式來控制打印，并不是必須設置的。

在圖形窗口中顯示的線寬是否與最終打印的線寬一致？

在狀態欄有一個“線寬”顯示開關，可以再圖形窗口中顯示線寬效果，但圖形窗口中顯示的線寬只是示意性質，并不是精確顯示。

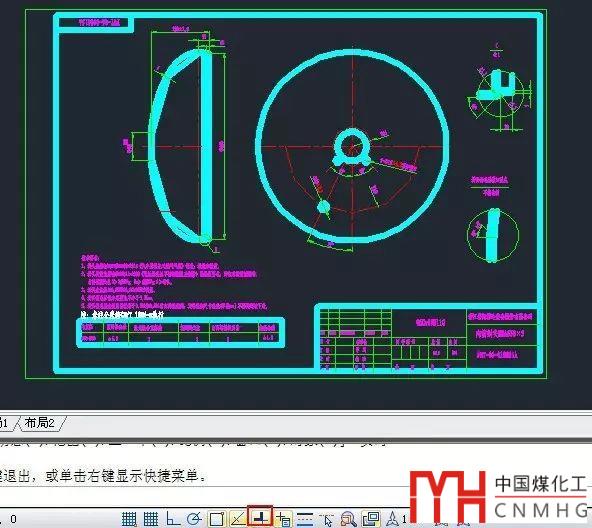

由于圖形尺寸不同，有的圖紙在1:1的情況下只能打滿A4紙張，有的圖紙在1:1000的情況下還需要打印成A0加長的圖紙，在視圖中顯示的線寬是無法準確表現最終打印時的線寬效果的，如下圖所示。

很顯然CAD圖形窗口中顯示的線寬是示意性質的，只是讓大家可以區分線的粗細，檢查一下線寬的設置。

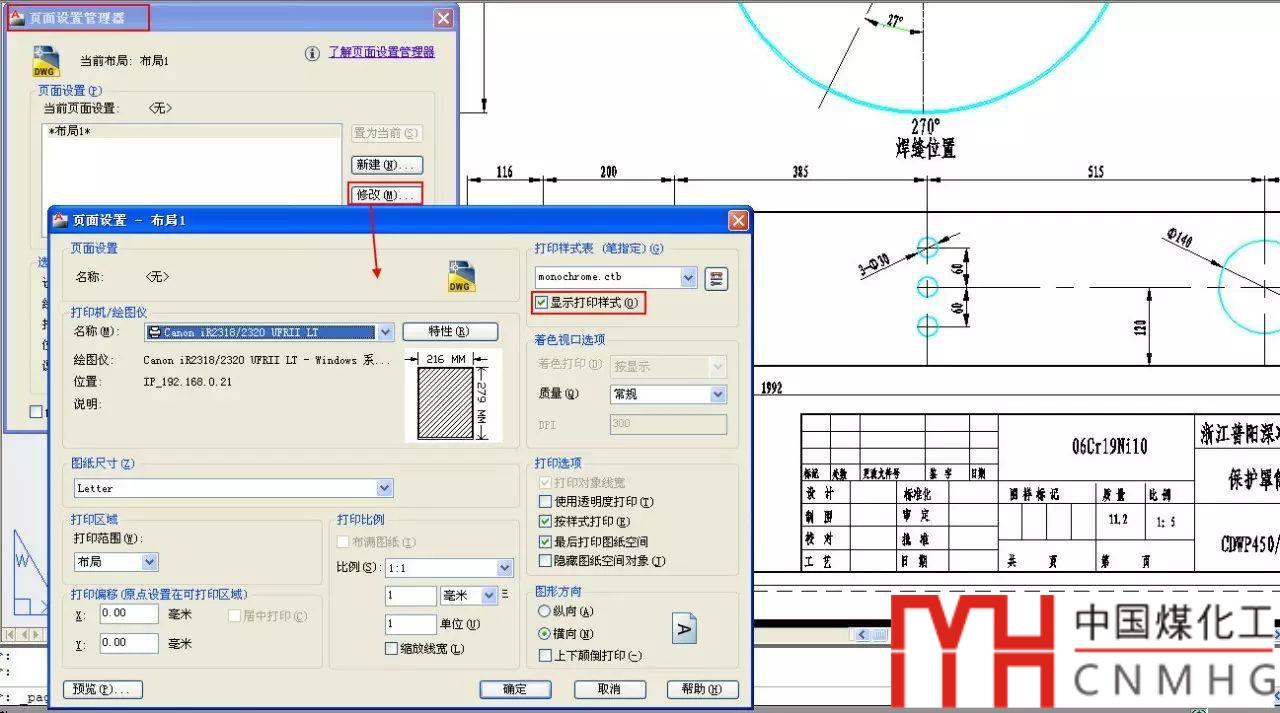

在布局空間設置好頁面設置并勾選了顯示打印效果后，顯示的顏色雖然與最終打印效果是一致的，線寬跟最終效果比較接近的，但也不保證與最終效果完全一致的，如下圖所示。

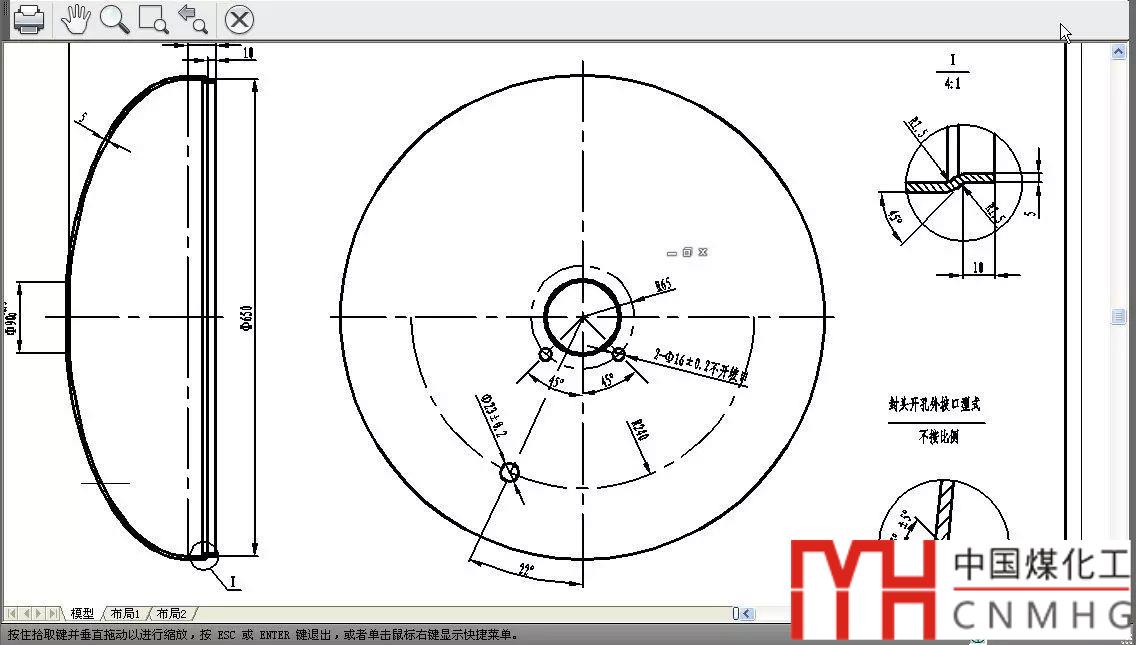

在打印預覽的時候顯示的線寬是比較精確的，如果對線寬設置不放心的話，可以在打印預覽的時候局部放大看一下，如下圖所示。

對象線寬和多段線的寬度有什么不同？

而多段線的線寬是一個幾何屬性，與繪圖比例、打印比例是有關系的。例如我們要將多段線打印成0.3mm,繪圖比例是1:1，打印比例是1:100，那在繪制多段線的時候寬度就要設置成0.3X100=30。

線寬的設置方法之前已經介紹過，可參看文章：CAD中如何控制圖形的打印線寬?

以上技巧適用于A(yíng)UTOCAD、浩辰CAD等類似的CAD軟件。
